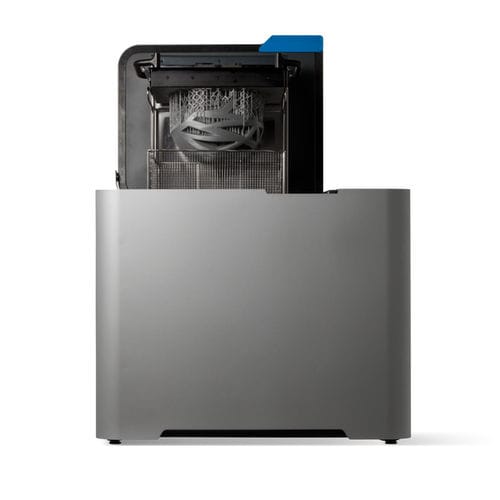

Reinigungsstation für 3D-Druck Form Wash L V2

automatisiertmit TrockensystemChargen

Übersicht
Form Wash L und Form Cure L bieten einen automatisierten Wasch- und Nachhärte‑Workflow für SLA‑Druckteile. Der Ablauf entfernt nicht ausgehärtetes Harz, ermöglicht kontrolliertes Trocknen an der Luft und vervollständigt das Nachhärten zur Stabilisierung der Materialeigenschaften und Oberflächenqualität.

Reinigung

• Automatisierte Rührbad-Reinigung zur Entfernung von Harzresten an komplexen Geometrien.
• Automatisches Herausheben nach voreingestelltem Zyklus für Lufttrocknung und Vermeidung von Überdurchtränkung oder Verzug.
• Integrierte Lösungsmittelüberwachung zur Anzeige des Wechselbedarfs.
• Anpassbare Plattformhalterung zur Aufnahme verschiedener Plattformgrößen und -orientierungen.
• Regelung des Lösungsmittelvolumens je nach Bauteilgröße und Stückzahl.
• Empfohlene Lösungsmittel: IPA (Isopropylalkohol); kompatibel: TPM und Formlabs Resin Washing Solution.

Nachhärtung

• 405-nm-LED‑Array kombiniert mit konvektiver Heizung zur vollendeten Vernetzung und Optimierung der Materialeigenschaften.
• 48‑LED‑Konfiguration und gleichmäßige Bestrahlungsstärke (~14,5 mW/cm²) für reproduzierbare Ergebnisse.
• Schnelles Vorheizen (z. B. 60 s bis 60 °C) und konvektive Erwärmung bis ~100 °C für technische Harze.
• Plattendurchmesser: Form Cure = 235 mm, Form Cure L = 404 mm für großformatige Teile.
• Voreingestellte und validierte Härtezyklen für Standard‑ und Engineering‑Harze.

Workflow & Richtwerte

• Referenz‑Workflow (General Purpose resin): 5 Min. Waschen + automatisches Herausheben und ~5 Min. Lufttrocknung + 1 Min. Nachhärtung.
• Tatsächliche Zeiten hängen von Harztyp, Geometrie und Losgröße ab; Material‑Presets für reproduzierbare Ergebnisse beachten.

Enthaltene Produkte / Varianten

• Form Wash
• Form Wash L
• Form Cure
• Form Cure L
• Resin Washing Solution

Kompatibilität

• Druckerkompatibilität: Form 3, Form 3+, Form 3L, Form 3B, Form 3B+, Form 3BL, Form 2.
• Der Drehteller des Form Cure L (404 mm) kann in vielen Workflows auch vollformatige Teile von Form 4 / Form 4L aufnehmen.

Technische Daten (beispielhaft)

• LED‑Wellenlänge: 405 nm
• LED‑Array: 48 LEDs
• Irradianz: ~14,5 mW/cm²
• Max. Post‑Cure‑Temperatur: bis ~100 °C
• Aufheizzeit: z. B. 60 s bis 60 °C
• Plattendurchmesser: Form Cure = 235 mm; Form Cure L = 404 mm
• Hinweis Waschmodus: 5–10 Minuten (abhängig von Harz)
• Empfohlenes Lösungsmittel: IPA; kompatibel: TPM, Formlabs Resin Washing Solution
