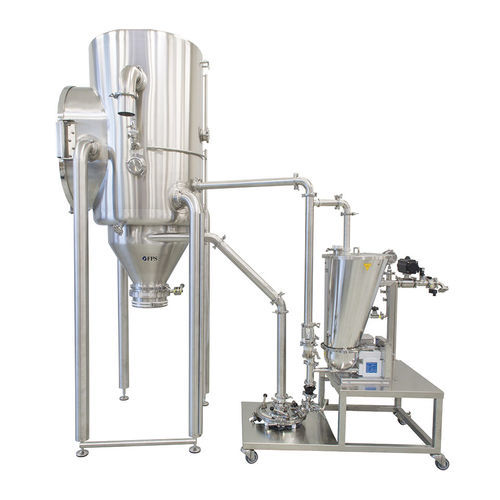

Luftstrahl-Mikronisierungsstation ProMill series

steuerbarfür Produktionsteril

Übersicht
Die ProMill‑Serie umfasst Strahlmühlen (fluid jet mills) für die kontinuierliche Produktion und Hochdurchsatz‑Mikronisierung, von Pilotmengen bis zu großen Produktionschargen. Sie sind auf geringen Prozessgasverbrauch, schnelle Produktwechsel und effiziente Partikelzerkleinerung ausgelegt.

Konstruktion und Konformität
Alle produktberührenden Verbindungen sind cGMP‑gerecht gestaltet, um Montage, Demontage, Reinigung und Validierung zu erleichtern. Die Anzahl der Komponenten wurde minimiert, um Handhabung und Wartung zu beschleunigen. ProMill‑Mühlen lassen sich in Isolatoren integrieren für sterile, toxische oder radioaktive Produkte. Standardoptionen: volumetrischer oder gravimetrischer Zuführer, Stoffbeutelseparator, manuelles Bedienfeld und datalogger konform zu CFR21 Part11. ATEX‑Konfigurationen sowie spezielle Materialien (PTFE‑ oder Keramik‑Einsätze/-Beschichtungen, Hastelloy) sind auf Anfrage verfügbar.

Verfügbare Modelle

• ProMill-8: Produktionsanlage, Mahlkammer 8" — Mikronisierung von 500 g bis 80 kg/h.
• ProMill-12: Produktionsanlage, Mahlkammer 12" — bis 200 kg/h.
• ProMill-16: Produktionsanlage, Mahlkammer 16" — übliche Chargengrößen 20 kg bis 5 000 kg; bis 400 kg/h.
• ProMill-20: Größte Mahlkammer der Serie (20") — höchste Durchsatzkapazität, bis 800 kg/h.

Technische Daten

• Abmessungen: Mahlkammern 8", 12", 16", 20" (ProMill-8 / -12 / -16 / -20)
• Material: AISI316L Standard; optionale PTFE‑ oder Keramik‑Einsätze und Spezialbeschichtungen; Hastelloy auf Anfrage
• Dichtungen: PTFE - FEP / Viton - Silikon
• Oberflächenrauheit: < 0,25 μm (Berührungsflächen); < 0,80 μm (Nicht‑Berührungsflächen)
• Chargengröße (min–max): ProMill-8: 1–1 000 kg; ProMill-12: 5–2 500 kg; ProMill-16: 10–5 000 kg; ProMill-20: 30–10 000 kg
• Produktivität (min–max): ProMill-8: 0,2–80 kg/h; ProMill-12: 1–200 kg/h; ProMill-16: 3–400 kg/h; ProMill-20: 10–800 kg/h
• Gasverbrauch @ 7 barg: 119 / 249 / 444 / 725 Nm3/h (ProMill-8 / -12 / -16 / -20)
• Gasverbrauch @ 12 barg: 205 / 427 / 761 / 1240 Nm3/h
• Gasverbrauch @ 100 psig: 74 / 155 / 277 / 452 SCFM
• Gasverbrauch @ 175 psig: 128 / 266 / 474 / 773 SCFM
• Typischer Ertrag: 99,5% je nach Chargengröße
• Arbeitsdruck: 2–12 barg

Technische Spezifikationen

• Serie: ProMill series
• Geeignete Chargengrößen: von 1 kg bis 10 000 kg je nach Modell
• Produktivitätsbereich: 0,2 kg/h bis 800 kg/h je nach Modell
• Materialien: AISI316L Standard; optionale PTFE‑ oder Keramik‑Einsätze/ Beschichtungen; Hastelloy auf Anfrage
• Oberflächenrauheit: < 0,25 μm (Berührungsflächen); < 0,80 μm (Nicht‑Berührungsflächen)
• Dichtungen: PTFE - FEP / Viton - Silikon
• Zuführungsoptionen: volumetrischer oder gravimetrischer Zuführer
• Trennung: Stoffbeutelseparator
• Steuerung & Daten: manuelles Bedienfeld und Datenlogger konform zu CFR21 Part11
• Gasverbrauchsbeispiele: von 119 Nm3/h (@7 barg) für ProMill-8 bis 1240 Nm3/h (@12 barg) für ProMill-20
• Typischer Ertrag: 99,5% je nach Chargengröße
• Arbeitsdruck: 2–12 barg
• Zertifizierungen / Konfigurationen: ATEX verfügbar; cGMP‑orientiertes Design zur Erleichterung der Validierung
