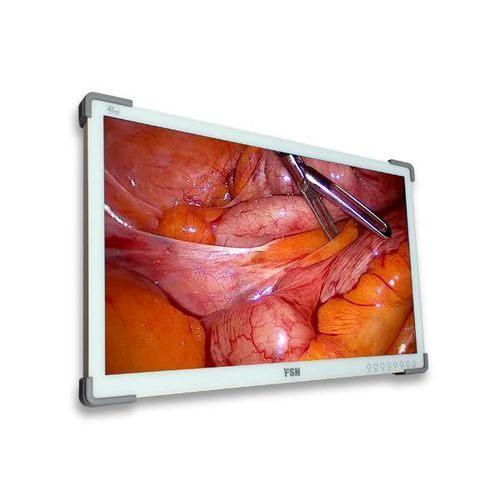

Medizinisch Monitor FM-E3230

für medizinische Bildgebung4K3840 × 2160

Übersicht
Die FM-E3230-Serie unterstützt HDR (breiter Farbraum) für verbesserte Bildqualität. Varianten umfassen FM-E3230D, FM-E3230DG (mit 12G-SDI Ein-/Ausgangsoption) und FM-E3230DN (mit 10G SFP+ Video-over-IP-Unterstützung und DC-Ausgängen). Die Serie bietet Multi-Window-Layouts, Speicherung/Abruf von Presets und eine intelligente Eingangserkennung, die auf eine sekundäre Quelle umschaltet, wenn das Hauptsignal ausfällt.

Merkmale

• Unterstützt HDR für verbesserte Bildqualität.
• Optionen für 12G-SDI (FM-E3230DG) oder 10G SFP+ (FM-E3230DN).
• Webbasiertes Netzwerksteuerungssystem für Fernverwaltung.
• DC-Ausgänge 12V/2A und 5V/2A zum Speisen externer Geräte (jeweils eine 12V/2A- und 5V/2A-Ausgang).
• Multi-Window-Layouts mit Speicherung und Abruf von Voreinstellungen.
• Intelligente Eingangserkennung, die automatisch auf eine festgelegte Zweitquelle umschaltet, wenn das Hauptsignal nicht verfügbar ist.

Spezifikation (wichtige Punkte)
Panel: 32 Zoll TFT LCD (LED)
Auflösung: 3840 x 2160 Pixel
Aktive Fläche: 708,48 (B) mm x 398,82 (H) mm
Pixelpitch (mm): 0,1845 x 0,1845
Reaktionszeit (typisch): 18 ms
Anzahl Farben: 1,07 Milliarden
Helligkeit (typisch): 800 cd/m2
Farbraum: BT.709 (100%), BT.2020 (DCI-P3 95%)
Kontrastverhältnis (typisch): 1500 : 1
Oberflächenbehandlung: Entspiegelt, Fingerabdruckresistent
Sichtwinkel (CR>10): R/L 178°, U/D 178°
Videosignaleingang: FM-E3230D - 2 x HDMI, 1 x DP; FM-E3230DG - 2 x HDMI, 1 x DP, 2 x SDI (12G); FM-E3230DN - 3 x HDMI, 1 x DP, 1 x 10G SFP+(Rx)
Videoausgang: FM-E3230D - 1 x HDMI; FM-E3230DG - 1 x HDMI, 2 x SDI (12G); FM-E3230DN - 1 x HDMI, 1 x 10G SFP+(Tx)
DC-Ausgänge: 12V/2A x 1, 5V/2A x 1
Externe Steuerung: RS-232, Ethernet
GPIO-Port: Quellwechsel, Single/PBP/PIP Auswahl, Aufnahmeanzeige
Netzteil: AC/DC Adapter (AC 100~240V, DC 24V/8.3A)
Leistungsaufnahme: FM-E3230D - 150W max; FM-E3230DG - 160W max; FM-E3230DN - 155W max
Im Lieferumfang: Bedienungsanleitung, AC-DC Adapter, Netzkabel AC, DP-Kabel, HDMI-Kabel, BNC-Kabel (FM-E3230DG), Schraube BH M4 x 14
Geräteabmessungen: 773 (B) x 478 (H) x 75,2 (T) mm (30,43 x 18,82 x 2,96 Zoll)
Verpackungsabmessungen: 905 (B) x 744 (H) x 230 (T) mm (35,6 x 29,3 x 9 Zoll)
IP-Schutzart: IP33 insgesamt
Gewichte: FM-E3230D - 10,5 kg (Monitor mit Abdeckung); FM-E3230DG - 10,7 kg; FM-E3230DN - 10,6 kg (Versandgewichte in den Spezifikationen angegeben)
Zertifizierungen: ANSI/AAMI ES60601-1 (UL60601-1), CAN/CSA C22.2 No. 60601-1, FCC Class B, EN60601-1, EN60601-1-2, CE, MDR(EU) 2017/745 Klasse I Medizinprodukt

Technische Spezifikationen

• Bildschirmgröße: 32" 4K UHD (3840 x 2160).
• Helligkeit: 800 cd/m2; Kontrastverhältnis: 1500:1.
• Farben: 1,07 Milliarden Farben; Farbraum: BT.709 100%, DCI-P3 ~95%.
• Ein-/Ausgänge variieren je nach Variante (HDMI, DisplayPort, 12G-SDI für DG, 10G SFP+ für DN).
• Externe Steuerung über RS-232 und Ethernet; GPIO für Quell-/Aufnahme-Steuerung.
• DC-Ausgänge: 12V/2A und 5V/2A für Peripheriegeräte.
• Netzversorgung: AC 100~240V mit beigelegtem AC/DC Adapter; max. Leistungsaufnahme 150–160W je nach Modell.
• Mechanische Abmessungen und Gewichte wie angegeben; IP33-Gesamtschutzklasse; mehrere regulatorische und medizinische Zertifizierungen.
