Blutfluss-Imager LS series

Laser-Speckle-Kontrast

Introduction
Das LS Series Laser‑Speckle-Blutfluss‑Imager ist ein berührungsloses Bildgebungssystem zur Echtzeit‑Vollfeldüberwachung der mikrozyklischen Durchblutung. Auf Basis der Laser Speckle Contrast Imaging (LSCI)‑Methode erfasst das System laserbeleuchtete Gewebe mit CCD/CMOS‑Sensoren und verarbeitet den Speckle‑Kontrast, um zweidimensionale Karten des relativen Blutflusses zu erzeugen. Es ist für die präklinische und klinische Forschung in Neurowissenschaften, Pharmakologie und Kardiologie ausgelegt und ermöglicht zeitaufgelöste Beobachtungen der Gewebehemodynamik über ein weites Sichtfeld.

Features

• Hohe räumliche Auflösung: Anzeigeauflösung 2048×1536 zur Darstellung mikrometergenauer Mikrogefäßflusssysteme und relativer Flussänderungen.
• Weitfeld‑ und Zoomanpassung: konfigurierbares Sichtfeld, geeignet für Versuche an Kleintieren und klinische Studien zur Oberflächenperfusion beim Menschen.
• Kontinuierliche Aufnahme: dauerhafte Aufzeichnung bei benutzerdefinierten Bildraten; typische Einzeldatei ~7 MB für effiziente Langzeitaufnahmen.
• Flexible ROI/TOI‑Analyse: Auswahl von Regionen of Interest (ROI) und Time of Interest (TOI); Speicherung der Auswahlen und Online‑/Offline‑Quantifizierung von Flussmittelwerten.

Product Composition

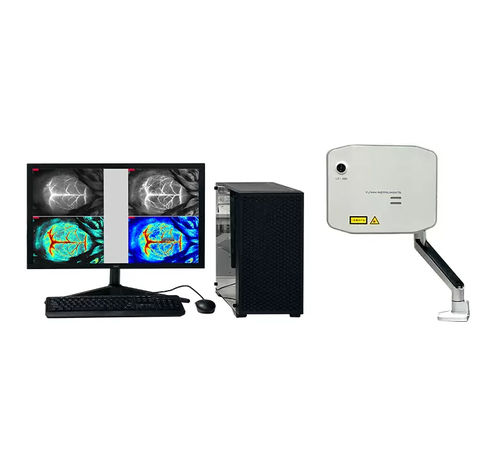

Systembestandteile umfassen Laser‑Beleuchtungsmodul, CCD/CMOS‑Erfassungskamera, Montage‑ und Positionierzubehör sowie Analyse‑Software. Die Produktseite zeigt die Komponentenaufstellung und verfügbare Optionen.

Application field

• Neurowissenschaften: Messung des zerebralen Blutflusses in Schlaganfallmodellen (MCAO), Ischämie/Reperfusionsstudien und neurovaskulärer Forschung.
• Pharmakologie & kardiovaskuläre Forschung: Bewertung von Arzneimittelwirkungen auf Mikro‑Zirkulation und Perfusionsdynamik.
• Gastrointestinale Forschung: Mesenterialgefäß‑Imaging zur Untersuchung akuter mesenterialer Ischämie und intestinaler Perfusion.
• Periphere und kraniale Mikrozirkulation: Fazialnerven‑Elektrophysiologie, Einschätzung von Verbrennungsgraden, Messung des Blutflusses in den unteren Extremitäten und Modelle von Rückenmarksverletzungen.
• Forschung zu komplementären Therapien: Untersuchung von Mechanismen bei Akupunktur, Moxibustion und anderen Interventionen, die die Mikroperfusion beeinflussen.

Technical specifications

• Bildgebungsprinzip: Laser Speckle Flow Imaging (LSFI) basierend auf LSCI; Speckle‑Kontrastanalyse zur Visualisierung der relativen Blutflussverteilung.
• Zeitliche Auflösung: Millisekundenbereich für nahezu Echtzeit‑Monitoring.
• Räumliche Auflösung: Mikrometerbereich (abhängig von Optik und Arbeitsabstand).
• Anzeigeauflösung: 2048×1536.
• Aufzeichnung: kontinuierliche Aufnahme bei konfigurierbaren Bildraten; Einzeldatei ~7 MB (typisch).
• ROI/TOI: flexible Auswahl räumlicher und zeitlicher Intervalle; unterstützt Online‑ und Offline‑Quantifizierung der ROI‑Mittelwerte.
• Erfassungs‑Hardware: CCD‑ oder CMOS‑Kamera zur Aufnahme der laserbeleuchteten Fläche.
• Betriebsmodus: berührungslose Bildgebung; keine kontrastmittel erforderlich.
• Anwendbare Probanden: von Kleintieren (Mäuse, Ratten) bis zu Großtieren (Schweine, Hunde) und humanen Oberflächenperfusionsstudien.
