Multilamellenkollimator für Strahlentherapiesysteme Standard MLC EMM120

für Radiochirurgiesysteme

Übersicht

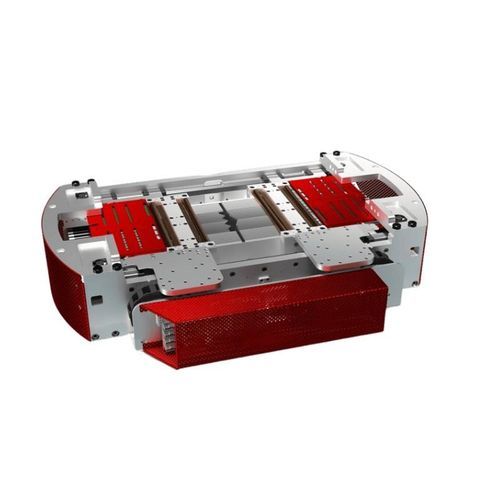

Der EMM120 Standard MLC ist ein OEM-fähiger Multileaf-Kollimator für die Integration in klinische und Forschungs-LINACs. Er liefert ein 40×40 cm Feld mit 120 präzisionsgefertigten Wolframblättern in einem kompakten, wartungsfreundlichen Gehäuse.

Blattkonfiguration

• Standard: 120 Blätter
• Zentrale Blattbreite: 5 mm
• Periphere Blattbreite: 10 mm
• Shuttle-System zur Ermöglichung des vollständigen Überfahrwegs (101%)

Motor- & Antriebssystem

• Branchentypische DC-Motoren mit integrierten Encodern
• Hochgeschwindigkeits-Blattbewegung > 50 mm/s bei 200 Hz Steuerfrequenz
• Microp ositionsgenauigkeit < 0.2 mm
• 40 kHz Doppelkreis-PID-Regelung für reproduzierbare Leistung

Steuerungsintegration

• Unterstützung von TCP/IP- und UDP-Protokollen (Ethernet)
• Echtzeit-Bewegungsverifikation mit geschlossenem Regelkreis
• Optionen für sekundäre Feedback-Encoder zur Redundanz

Materialien & Haltbarkeit

• Blatthöhe: 80 mm, Wolfram (≥95% W)
• Ultrapräzise Bearbeitung mit Zungen- und Nutführung
• Interblatt-Leckage << 1% für optimale Dosis-Konformität

Vorteile

• 120-Blatt 40×40 cm Konfiguration für submillimetergenaue Feldausformung bei IMRT und VMAT
• Wolframblatt-Geometrie reduziert Penumbra und minimiert Leckage
• Offene TCP/IP- und UDP-Schnittstellen für einfache LINAC-Integration
• DC-Antriebe liefern >50 mm/s für dynamische Strahlformung
• Kompaktes, modulares Design für OEM-Einsatz und vereinfachten Service
• CE-dokumentiert; nach ISO 13485 gefertigt und MDR-konform

Präzision & Leistung
Hochauflösende PID-Regelung und integrierte Encoder gewährleisten submillimetergenaue Positionierwiederholbarkeit, erforderlich für stereotaktische Verfahren, VMAT und hochpräzise Radiotherapie.

Anwendungen

• IMRT- und VMAT-Strahlmodulation
• 3D-CRT und konforme Therapie
• SRS und kranielle Behandlungen
• Thorakale und pelvine Feldformung
• Prostata- und Kopf-& Hals-Radiotherapie
• FLASH-Forschung und Prototyp-LINAC-Entwicklung

Fertigung & Konformität
Entwickelt und gefertigt in Deutschland nach ISO 13485. System ist MDR-konform und mit CE-Dokumentation lieferbar; bereitgestellt als OEM-fähiges, herstellerunabhängiges Strahlformungsmodul.

Technische Spezifikationen

• Modell: EMM120 Standard MLC
• Feldgröße: 40 × 40 cm
• Blätter: 120
• Zentrale Blattbreite: 5 mm
• Periphere Blattbreite: 10 mm
• Blatthöhe: 80 mm Wolfram (≥95% W)
• Interblatt-Leckage: << 1%
• Blattgeschwindigkeit: > 50 mm/s
• Steuerfrequenz: 200 Hz (Bewegung), 40 kHz Doppelkreis-PID
• Microp ositionsgenauigkeit: < 0.2 mm
• Überfahrweg: Shuttle-System ermöglicht vollständigen Überfahrweg (101%)
• Steuerschnittstellen: TCP/IP, UDP (Ethernet) mit Echtzeit-Closed-Loop-Feedback
• Integration: OEM-fähig, modulare Montage und offene Protokolle für LINAC-Integration
• Normen: ISO 13485 gefertigt, MDR / CE Dokumentation verfügbar
