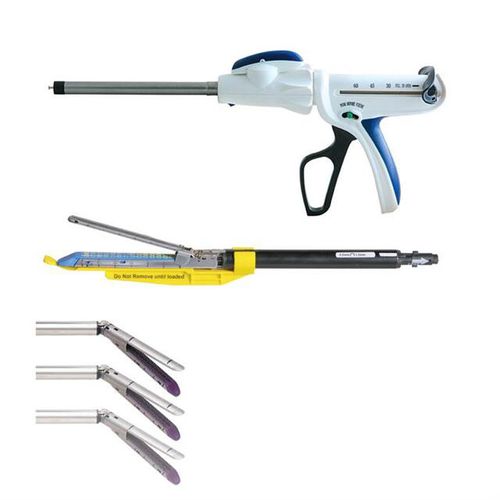

Chirurgisches Klammergerät / für Thorax-Chirurgie

Schneid

Produktübersicht
Einweg-endoskopische Schneide‑Klammernahtgeräte bieten eine sterile Einweg‑Lösung für Resektion, Durchtrennung und klammergestützte Anastomose in der minimalinvasiven Chirurgie. Sie sind ergonomisch gestaltet und mit austauschbaren Einweg‑Klammerpatronen kompatibel, um präzises Gewebemanagement und effiziente Abläufe in laparoskopischen und thorakoskopischen Eingriffen zu unterstützen.

Anwendungsbereich
Geeignet für Resektion, Durchtrennung und Anastomose bei endoskopischen Eingriffen in der abdominalen, gynäkologischen, pädiatrischen und thorakalen Chirurgie. Typische Eingriffe: gastrointestinale Resektionen, bariatrische, kolorektale, thorakale und andere laparoskopische Verfahren.

Hauptmerkmale

• Präzises Gewebemanagement: Ergonomischer Griff und einstellbarer Abzugsmechanismus ermöglichen gleichmäßige Klammerbildung und genaue Schnitte für zuverlässigen Wundverschluss.
• Sicherheitsfunktionen: Verriegelungen verhindern unbeabsichtigtes Abfeuern; enthalten sind eine grüne Sicherung vor dem Abfeuern, ein schwarzer Reset‑Knopf zum Öffnen/Freigeben des Kopfes und ein blauer UNLOAD‑Knopf zum Entfernen der Patrone.
• Komfort durch Einweg‑Patronen: Einweg‑Klammerpatronen entfallen die Nachbereitung und reduzieren das Risiko von Kreuzkontaminationen.
• Vielseitigkeit: Kompatibel mit mehreren Patronenkonfigurationen und in Griffvarianten (L/M/S) erhältlich, um sich an klinischen Zugang und Chirurgenpräferenz anzupassen.

Gebrauchsanweisung

• 1. Sterile Verpackung öffnen und Gerät und Patrone entnehmen, ohne Schutzabdeckungen zu entfernen. Die Markierung am Metallrohrende der Patrone mit dem ↑‑Markierer am Kopf des Geräts ausrichten, drücken und im Uhrzeigersinn drehen, bis der blaue UNLOAD‑Knopf zurücksetzt und die Patrone verriegelt ist. Wenn sich die Patrone leicht gegen den Uhrzeigersinn drehen lässt, ist sie eingerastet.
• Hinweis 1: Bei Schwierigkeiten beim Zusammenbau prüfen, ob der schwarze Reset‑Knopf am Gerät vollständig gedrückt ist und die Schutzabdeckungen korrekt sitzen.
• Hinweis 2: Die Schutzabdeckung der Patrone nicht vor dem Zusammenbau entfernen; vorzeitiges Entfernen kann ein korrektes Zusammenfügen oder das Zurücksetzen des Messers nach dem Abfeuern verhindern und das Öffnen des Kopfes sowie das Entfernen von Gewebe unmöglich machen.
• 2. Schutzabdeckung der Patrone entfernen, den Kopf mithilfe des beweglichen Griffs schließen und das Instrument zur Operationsstelle einführen. Wenn sich der Kopf nicht reibungslos schließen lässt, Abdeckung wieder anbringen und gemäß Anleitung neu montieren; erzwungenes Schließen kann interne Komponenten beschädigen.
• 3. Schwarzen Reset‑Knopf zurückziehen, um den Patronenkopf zu öffnen (bei drehbarem Zusammenbau mit dem Drehknopf anpassen). Das Gewebe gleichmäßig zwischen Patrone und Amboss positionieren, überschüssiges Gewebe vermeiden.
• 4. Gewebe durch Schließen des beweglichen Griffs fixieren, dann Griff lösen, grüne Sicherung drücken und abfeuern. Jeder Schuss bewegt die Schneideaktion um ca. 15 mm vorwärts; nach Betätigung der grünen Sicherung den Schnitt bis zum Ende durchführen, bevor der schwarze Reset‑Knopf gezogen wird. Zur Bestätigung der Position die schwarze Skala in der Nähe des Reset‑Knopfs oder am unteren Teil der Patrone verwenden.
• Hinweis: Immer die grüne Sicherung vor dem Abfeuern drücken, um Schäden am internen Gestänge zu vermeiden.
• 5. Nach Anastomose und Schnitt den schwarzen Reset‑Knopf ziehen, um das Gewebe aus dem Patronenkopf freizugeben. Den Kopf wieder schließen und das Instrument zurückziehen.
• Hinweis: Nach dem Schnitt den schwarzen Reset‑Knopf zurückziehen, ohne den beweglichen Griff zu halten; festes Halten kann das Ziehen des Knopfs verhindern.
• 6. Patronenwechsel: Während der Operation den Patronenkopf öffnen, den blauen UNLOAD‑Knopf zurückziehen und die Patrone gegen den Uhrzeigersinn herausdrehen. Eine neue Patrone gemäß Schritt 1 installieren.
• 7. Konfiguration: Das Gerät ist in drei Grifflängen erhältlich: Long (L), Medium/Standard (M) und Short (S). Das Gerät akzeptiert verschiedene Einweg‑Klammerpatronentypen; Patronen sind Einwegartikel.

Tabelle Klammerhöhe (intrakavitärer Schneidklammerpatronenaufbau — Klammerhöhe)
Code | Innere Reihe (mm) | Mittlere Reihe (mm) | Äußere Reihe (mm) | Toleranz
A | 4.8 | 4.8 | 4.8 | ±0.2
B | 3.5 | 3.5 | 3.5 | ±0.2
C | 2.5 | 2.5 | 2.5 | ±0.2
D | 2.0 | 2.0 | 2.0 | ±0.2
E | 42 | 42 | 42 | ±0.2
F | 4.0 | 4.5 | 5.0 | ±0.2
G | 3.0 | 3.5 | 4.0 | ±0.2
H | 2.0 | 2.5 | 3.0 | ±0.2

Zusätzliche Informationen
Produktkomponenten: Gerät (Gehäuse, wiederverwendbar für denselben Eingriff) und Einweg‑Klammerpatronen. Die Patronen sind Einwegartikel und in mehreren Konfigurationen erhältlich, um klinische Anforderungen abzudecken. Ergonomisches Design und Sicherheitsverriegelungen sind integriert, um sicheres Handling und einen reibungslosen Ablauf zu unterstützen.

Technische Spezifikationen

• Produktname: Einweg‑endoskopisches Schneide‑Klammernahtgerät
• Verwendungszweck: Resektion, Durchtrennung und Anastomose in endoskopischen/laparoskopischen Operationen (abdominal, gynäkologisch, pädiatrisch, thorakal)
• Verfahrensarten: Gastrointestinale, thorakale und andere endoskopische Eingriffe
• Gerätekonfiguration: Gerät in Griffvarianten Long (L), Medium/Standard (M), Short (S) erhältlich
• Verbrauchsmaterialien: Einweg‑Klammerpatronen (Einmalgebrauch)
• Codes und Werte der Klammerhöhe: A=4.8 mm; B=3.5 mm; C=2.5 mm; D=2.0 mm; E=42; F=4.0/4.5/5.0 mm (innen/mittig/außen); G=3.0/3.5/4.0 mm; H=2.0/2.5/3.0 mm; Toleranz ±0.2 mm
• Wesentliche Sicherheitsfunktionen: Grüne Sicherung vor dem Abfeuern, schwarzer Reset‑Knopf zum Öffnen/Freigeben, blauer UNLOAD‑Knopf zum Entfernen der Patrone
• Einweg‑Elemente: Patronen sind Einweg, um Sterilität zu gewährleisten und Aufbereitung zu vermeiden
