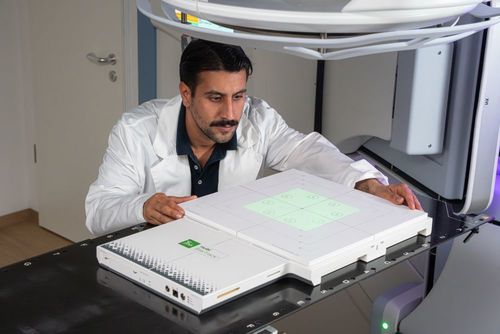

Röntgenstrahlen-Testdosimeter myQA StarTrack³

Übersicht
myQA StarTrack³ ist ein hochauflösendes 2D‑Detektorarray für die Machine QA von Linearbeschleunigern. Es bietet eine Ein‑Aufbau‑Lösung zur Erfassung umfassender Photon‑ und Elektronenstrahl‑Daten über eine aktive Fläche von 34 × 34 cm für Inbetriebnahme sowie monatliche und jährliche QA‑Aufgaben, ohne Aufwärmzeit oder komplexe Infrastruktur.

Hauptvorteile

• Präzision: Hochauflösendes Ionisationskammer‑Array mit wasserbadvergleichbarer Genauigkeit (±0,5 %) für Output‑ und Profilmessungen.
• Abdeckung: Vollständige Feldabdeckung (≥30×30 cm inkl. Ränder) für Echtzeit‑Beam‑Steering, schnelle Prüfungen und Trendanalysen.
• Effizienz: Eine schnelle Einzelmessung erfasst Output, Strahlqualität (TPR20,10 / R50), Flachheit, Symmetrie, Feldgröße und Penumbra — monatliche QA in wenigen Minuten einschließlich Aufbau.

Funktionen

• Einzelaufbau des Detektors: vom Aufstellen bis zur verifizierten Messung in unter fünf Minuten.
• Datenübertragung per Funk für kabelarme Workflows; optionale Ethernet‑LAN‑Verbindung verfügbar.
• Wiederaufladbare Batterie mit Ladegerät enthalten; 9V‑Netzteil als Option.
• Laser‑Markierungen zur genauen und reproduzierbaren Ausrichtung.
• Integrierte Energieprüfplatten für Photonen (TPR20,10) und Elektronen (R50) in unter einer Minute.
• Hohe räumliche Auflösung: 2,5 mm an Feldrändern; 5,0 mm Zentrum‑zu‑Zentrum auf Hauptachsen; 7,1 mm auf Diagonalen für präzise Profil‑ und Penumbra‑Messungen.

Auf einen Blick — hervorgehobene Funktionen

• Aussparungen für sichere Handhabung und Transport.
• Lichtfeld‑Prüfung mit quantitativen Ergebnissen in der Software.
• Drahtlose Datenübertragung; optional Ethernet für sichere kabelgebundene Übertragung.
• Wiederaufladbare Batterie für schnelle Aufbauten zwischen Geräten.
• Laser‑Markierungen für einfache Ausrichtungsprozeduren.
• Messfläche bis zu 34 × 34 cm²; integrierte Energieprüfkammern für Photonen und Elektronen.
• Hochauflösende Erfassung: 509 Ionisationskammern (9 zentrale Kammern); 5 mm c‑c auf Hauptachsen; 7.1 mm auf Diagonalen.
• myQA StarTrack³ webbasierte Anwendung: zentrales Repository für trendfähige QA‑Daten mit integrierten Machine‑QA‑Tests (automatische Energievalidierung, Licht-/Strahlungsfeld‑Koinzidenz, Output‑Konstanz, Profil‑Konstanz). Unterstützt relative, Zähl‑ oder absolute Analyse‑Modi.
• Energieprüfung über dedizierte Photonen‑ und Elektronenplatten (TPR20,10 und R50) zur Sicherstellung der Messkonsistenz.

Detektorarray — technische Daten (Tabelle)
Feldgröße / aktive Messfläche (cm): 34 x 34
Anzahl Ionisationskammern: 509
Auflösung (Mitte‑Mitte Abstand) (mm): 5.0 (Hauptachsen); 2.5 (Feldränder); 7.1 (Diagonalen)
Detektor / Sensortyp: Belüftete Parallelplatten‑Ionisationskammer
Detektorgröße / Kammergröße (mm): 3.2 × 2.0
Gesamtkammervolumen (mm³): 16.08
Außenmaße [LxBxH] [mm]: 666 x 430 x 40
Array‑Gewicht (kg): 9.8 (inkl. Batterie)
Unterstützte Energien: Photonen (FF/FFF) [MV]: 6/6 FFF, 10/10 FFF, 15, 18; Elektronen (MeV): 6, 9, 12, 15, 18
Stromversorgung: Wiederaufladbare Batterie inkl. Ladegerät; 9V Netzteiloption
Datenübertragung: Drahtlos oder Ethernet

myQA StarTrack³ web‑basierte Anwendung — technische Daten (Tabelle)
Serverinstallation (empfohlen): Bereitstellung auf physischen oder virtuellen Servern
Unterstützte Server‑OS: Windows Server 2022
HW‑Ressourcen (Server): CPU: 4 Kerne / 2 GHz empfohlen
Empfohlenes Client‑OS: Windows 11; PC‑Installation: Windows 11, CPU: 2 Kerne / 2 GHz empfohlen
Mindesthardwareanforderungen: Festplattenspeicher: 0.5 MB/Messung (200 GB empfohlen typisch); RAM: 16 GB empfohlen; MSSQL Server 2022 erforderlich; Netzwerk: 10/100/1000 Base T
Unterstützte Browser (Anwendungszugriff): Microsoft Edge (v140+), Google Chrome (v140+), Mozilla Firefox (v143+); Empfohlenes Display: 1920×1080, 100% Skalierung

Hinweise
Technische Daten können ohne Vorankündigung geändert werden. Abgebildete Produktbilder und Spezifikationen können vom tatsächlichen Lieferumfang abweichen.

Technische Spezifikationen

• Model: myQA StarTrack³
• Aktive Messfläche: 34 x 34 cm
• Anzahl Ionisationskammern: 509
• Detektorauflösung: 5.0 mm (Hauptachsen), 2.5 mm (Feldränder), 7.1 mm (Diagonalen)
• Detektortyp: Belüftete Parallelplatten‑Ionisationskammern
• Kammerabmessungen: 3.2 × 2.0 mm; Gesamtvolumen pro Kammer 16.08 mm³
• Array‑Abmessungen: 666 × 430 × 40 mm; Gewicht 9.8 kg (inkl. Batterie)
• Unterstützte Photonenenergien: 6/6 FFF, 10/10 FFF, 15, 18 MV; Elektronenenergien: 6, 9, 12, 15, 18 MeV
• Stromversorgung: Wiederaufladbare Batterie mit Ladegerät; 9V Netzteiloption
• Datenübertragung: Drahtlos (Standard) oder Ethernet LAN
• Software: myQA StarTrack³ web‑basierte Anwendung (Server‑ oder PC‑Installation; MSSQL Server 2022 erforderlich)
