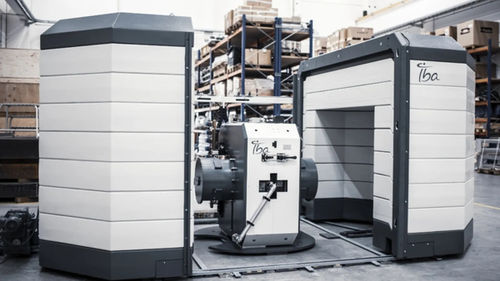

Labor-Zyklotron / für PET Cyclone® KEY

kompakt

Übersicht
Cyclone® KEY ist ein kompakter, vollautomatischer klinischer Zyklotron, der Protonen auf 9,2 MeV beschleunigt und eine effiziente Produktion mehrerer PET‑Radioisotope ermöglicht. Sein geringer Platzbedarf und die flexiblen Installationsoptionen machen ihn geeignet für kleine und mittlere Krankenhäuser sowie kompakte Radiopharmacies.

Wesentliche Produktinformationen
Cyclone® KEY unterstützt die Produktion von 18F, 13N und gasförmigem 11C und ist mit flüssigen und gasförmigen Targets kompatibel. Das System ist auf zuverlässigen Betrieb, vereinfachte Arbeitsabläufe und leichte Wartung ausgelegt. Die kompakte Bauweise kann die (c)GMP‑Fläche einer Radiopharmacy auf etwa 80 m² reduzieren.

Vorteile

• Sehr kleine Stellfläche im Vergleich zu klinischen Zyklotronen mit ähnlicher Leistung.
• Vollautomatischer Betrieb zur Vereinfachung der Isotopenproduktionsabläufe und Reduzierung manueller Eingriffe.
• Unterstützt mehrere Targettypen (Flüssig und Gas) und bis zu drei Targets über einen einzelnen Ausgang.
• Hohe Produktionskapazität mit bis zu 100 µA Strahlstrom für signifikante Radiotracer‑Ausbeuten.
• Flexible Installationsoptionen: konventioneller Betonschacht oder selbstabschirmende Konfiguration.
• Für die Produktion von PET‑Radiotracern in Onkologie, Neurologie und Kardiologie ausgelegt.

Leistungsdaten

• Protonenenergie: 9,2 MeV.
• Produktionsstrom (Strahl): bis zu 100 µA.
• Ausgänge: 1 Ausgang (unterstützt bis zu 3 Targets).
• Produktionsleistung: Beispiel bis zu 3 Ci in 2 Stunden (Basis 18F).
• FDG‑Dosen: bis zu ~23 FDG‑Dosen pro Lauf aus 3 Ci (111 GBq) End of Beam bei 70 % Chemieausbeute; höhere Dosen (z. B. ~30 Dosen in 2 Stunden) mit optimierten Synthera®‑Chemiekonfigurationen möglich.

Installation & Platzbedarf
Der Cyclone® KEY bietet Abmessungen und Installationsoptionen, die für beengte Umgebungen und kompakte GMP‑Radiopharmacies geeignet sind.

Bunkerdimensionen
3.15 x 3.15 x 2.2 m

Zyklotron‑Abmessungen
1.5 x 1.4 x 1.35 m

Anwendungen & Zuverlässigkeit
Cyclone® KEY ermöglicht die Eigenproduktion von PET‑Radioisotopen in kleinen und mittleren Krankenhäusern und Radiopharmacies und unterstützt die klinische Bildgebung in Onkologie, Neurologie und Kardiologie. Das Produkt nutzt die Erfahrung von IBA RadioPharma Solutions für Wartungsfreundlichkeit und konstante Leistung.

Zusätzliche Hinweise
Das System ist kompatibel mit Synthera®‑Radiochemieplattformen für eine integrierte End‑to‑End‑Produktion von Radiopharmazeutika und kann in kompakte GMP‑Radiopharmacy‑Layouts integriert werden, um Investitionskosten zu minimieren.

Technische Daten

• Handelsbezeichnung: Cyclone® KEY
• Brand: IBA RadioPharma Solutions
• Protonenenergie: 9,2 MeV
• Produktionsstrom (Strahl): bis zu 100 µA
• Unterstützte Targets: Flüssig, Gas
• Ausgänge: 1 Ausgang (bis zu 3 Targets)
• Produktionsleistung: Bis zu 3 Ci in 2 Stunden (Beispiel für 18F)
• FDG‑Dosen pro Lauf: Bis zu ~23 Dosen (basierend auf 3 Ci End of Beam und 70 % Chemieausbeute); bis zu ~30 Dosen mit optimierter Chemie in 2 Stunden
• Bunkermaße: 3.15 x 3.15 x 2.2 m
• Zyklotron‑Maße: 1.5 x 1.4 x 1.35 m
• Installationsoptionen: konventioneller Betonschacht oder selbstabschirmende Konfiguration
• Vorgesehene Anwendungen: PET‑Radiotracer für Onkologie, Neurologie, Kardiologie
