Medizinisches Gasversorgungssystem / für Labor

Übersicht

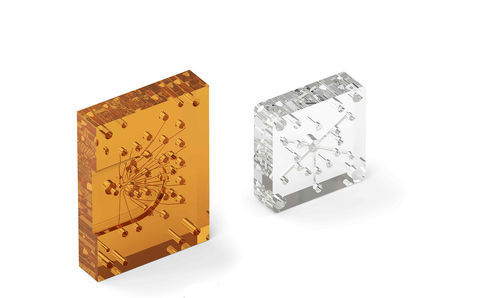

IDEX Health & Science bietet kundenspezifische diffusiongebundene Verteilerlösungen für In-vitro-Diagnostik (IVD), analytische Wissenschaften und Life-Science-Instrumente. Ein diffusiongebundener Verteiler fasst mehrere Strömungspfade zu einer monolithischen Einheit zusammen, vereinfacht die Instrumentenmontage und erhöht die Servicefreundlichkeit, während Variabilität durch Kanalverformung oder Delamination reduziert wird.

Hauptvorteile

• Engineering-Unterstützung für kundenspezifische Designs entsprechend den Instrumentanforderungen
• Fertigung mit konstanten Kanal-Toleranzen zur Beseitigung von Druckunterschieden zwischen Verteilern
• Kompatibel mit einer breiten Palette fluidischer Bauteile und Montageoptionen
• Unterstützt komplexe fluidische Leitungen, einschließlich 3D-gebogener Pfade
• Optimiert den Fluidverbrauch durch kurze, kompakte Strömungswege
• Optionale Fluid-Simulation und computergestützte Strömungsdynamik (CFD)

Merkmale des diffusiongebundenen Verteilers

• Materialauswahl: Acryl (PMMA), Ultem™ (PEI)
• Mindestspurbreite: > 0,020” (0,508 mm)
• Maximaler Lochdurchmesser: < 0,118” (3 mm)
• Sporenkonfigurationen: 3D-gebogen und gerade
• Querschnitte: Quadratisch, Rund und D-förmig
• Oberflächenbearbeitung: Dampf, Flamme und Diamant-Flachschliff
• Interne Kanalpolitur für optische Klarheit und konsistente Strömungsdynamik
• Montage und Prüfung mit internen und Drittanbieter-Komponenten

Integrierbare Komponenten

• Ventile: Magnetventile und rotierende Scherventile
• Pumpen
• Sensoren: Druck, Temperatur, Leitfähigkeit
• Anschlüsse: Sonden, Tubing, Fittings
• Entgaser: Multiplex-Entgasungslösungen

Mehrere Querschnitte verfügbar; D-förmige Bahnen werden für eine optimale Fertigungsleistung empfohlen.

Eigenschaften / Technische Spezifikationen

• Materialien: Acryl (PMMA); Ultem™ (PEI)
• Mindestkanal-/Spurbreite: > 0,020” (0,508 mm)
• Maximaler Lochdurchmesser: < 0,118” (3 mm)
• Unterstützte Spurkonfigurationen: 3D-gebogen, gerade
• Unterstützte Querschnitte: Quadratisch, Rund, D-förmig
• Oberflächenbearbeitungsoptionen: Dampf, Flamme, Diamant-Flachschliff
• Interne Kanalpolitur: Ja (für optische Klarheit und Strömungsdynamik)
• Prüfung & Montage: Montage und Inspektion mit internen und Drittanbieter-Komponenten
• Optionale Dienstleistungen: Fluid-Simulation / CFD
• Konstruktionsziel: Minimierung fluidischer Variabilität, Senkung der Gesamtkosten und Unterstützung kompakter, optimierter Strömungswege
