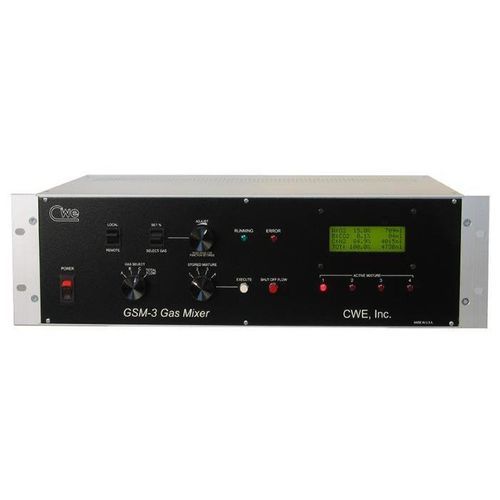

CO2-Gasmischer GSM-3

SauerstoffDistickstoffelektronisch

Erstellen Sie benutzerdefinierte Mischungen aus drei Gasen Der programmierbare Gasmischer GSM-3 nimmt bis zu drei Eingasströme auf und erzeugt benutzerdefinierte Mischungen mit diesen Gasen. Bis zu vier verschiedene Mischprogramme können jederzeit definiert und gespeichert werden. Diese Mischungen werden im nichtflüchtigen Speicher gespeichert, sodass sie beim nächsten Gebrauch des Geräts nicht erneut eingegeben werden müssen. Der GSM-3 verwendet hochpräzise Massendurchflussregler (MFCs), um den Durchfluss für jeden Gaskanal einzustellen. Jede Mischung wird durch einen Gesamtdurchfluss und den prozentualen Anteil jedes Gases in der Mischung definiert. Der resultierende Durchfluss für jedes Gas, in ml/min, wird berechnet und auf dem LCD-Display angezeigt. Jedes der vier gespeicherten Mischprogramme kann durch Drücken eines Knopfes ausgewählt und ausgeführt (oder gestoppt) werden. Obwohl der GSM-3 ausschließlich mit den Bedienelementen an der Frontplatte betrieben werden kann, wird er am effizientesten mit der mitgelieferten GSM-Comm-Software gesteuert. Da der GSM-3 für eine breite Palette von Anwendungen geeignet ist, wird jede Einheit mit den am besten geeigneten Durchflussreglern für die vorgesehene Anwendung angepasst. Rückseite des GSM-3, die die drei Gaseingänge und einen Ausgang zeigt. Alle Gasanschlüsse sind One-Touch-Steckverbindungen zur Verwendung mit 1/4″ OD Pneumatikschläuchen. Darüber hinaus stehen analoge Ausgänge zur Verfügung, die dem tatsächlichen Durchfluss jedes Gases entsprechen. Diese Ausgänge sind praktisch für die Überwachung in einem Datenerfassungssystem, wo sie tatsächliche Mischungsänderungen anzeigen. GSM-Comm-Software Eine leistungsstarke Fernsteuerungssoftware wird mit dem GSM-3-Gasmischer geliefert. Diese Software läuft auf jeder Windows-Version und ermöglicht die Erstellung benutzerdefinierter zeitgesteuerter Sequenzen. Diese Sequenzen wechseln automatisch zwischen einem der vier vorprogrammierten Mischungen in festgelegten Intervallen. Diese Sequenzen können einmal ausgeführt und gestoppt oder unbegrenzt wiederholt werden. Diese Fähigkeit eliminiert die Notwendigkeit, Gasgemische manuell zu wechseln, um einem bestimmten experimentellen Protokoll zu folgen. Diese zeitgesteuerten Sequenzen können nach Bedarf benannt, gespeichert und wiederholt werden. Die Sequenzereinrichtung wird im Bild unten gezeigt. Jeder Schritt in der Sequenz wird mit einer ZEIT (in Sekunden) und einer FUNKTION programmiert, die aus einem Dropdown-Menü ausgewählt wird (Mix 1, Mix 2, Mix 3, Mix 4, REPEAT, STOP oder NONE). Der Hauptbildschirm von GSM-Comm ermöglicht die Definition der Mischungsparameter genau so, wie sie von den Bedienelementen an der Frontplatte des GSM-3 vorgenommen würden. Jede Mischung (MIX 1 – MIX 4) hat ein ausgewähltes Gas, einen Gesamtdurchfluss und individuelle Gaskonzentrationen. Fehlerprüfung und -berichterstattung verhindern, dass der Benutzer versucht, eine ungültige Mischung einzurichten. Jede programmierte Mischung kann benannt, gespeichert und für die spätere Verwendung abgerufen werden. Die meisten Anwendungen verwenden ein oder zwei aktive Gase (z. B. O2 oder CO2) und ein Hintergrundgas (normalerweise N2). Dieses Hintergrund- oder Füllgas wird vom Benutzer ausgewählt und automatisch berechnet, um das Gleichgewicht der Gasgemisch zu vervollständigen. Wenn der Benutzer beispielsweise die Mischung auf 20,9% O2 und 5,0% CO2 einstellt, wird das Füllgas automatisch auf 74,1% eingestellt. Dies stellt sicher, dass die Mischung immer 100% beträgt. Technische Spezifikationen / Merkmale - Programmierbarer Gasmischer für bis zu drei Eingasströme - Benutzerdefinierte Mischungen mit bis zu vier gespeicherten Programmen - Nichtflüchtiger Speicher für die Speicherung von Mischungen - Hochpräzise Massendurchflussregler (MFCs) für jeden Gaskanal - LCD-Display zeigt den berechneten Durchfluss für jedes Gas in ml/min an - Bedienelemente an der Frontplatte und Fernsteuerung über GSM-Comm-Software - Anpassbare Durchflussregler für anwendungsspezifische Bedürfnisse - One-Touch-Steckverbindungen für 1/4″ OD Pneumatikschläuche - Analoge Ausgänge zur Überwachung der tatsächlichen Gasflüsse - GSM-Comm-Software für Windows mit programmierbaren zeitgesteuerten Sequenzen - Fehlerprüfung und -berichterstattung für die Einrichtung von Mischungen - Automatische Berechnung des Füllgases zur Sicherstellung einer 100% Mischung
