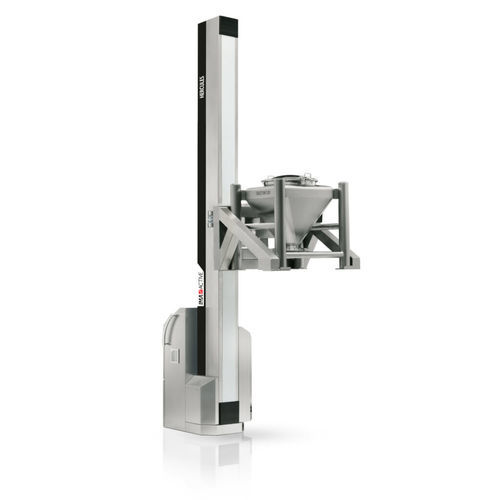

Hubsäule für schwere Lasten HERCULES series

Produktübersicht
Die HERCULES Hubsäulen sind für das Handling von Fässern, Containern und IBCs/Bins sowie zum Heben oder Mischen kleiner Maschinen wie pneumatische Förderer, Mühlen und Kalibrierer ausgelegt. Jede Einheit verfügt über das zertifizierte Blocstop™-System, das den Hubarm bei einem Ausfall stoppt. Erhältlich in den Varianten mini, midi und maxi; die Mix-Version kombiniert Hebe- und Mischfunktionen.

Highlights

• Wartungsfreundlich: Hauptmotor am Sockel für vereinfachten Zugang.
• Hohe Sicherheit: zertifiziertes Blocstop™ stoppt den Hubarm bei Ausfall.
• Überlastschutz: optionales Wägesystem mit Kraftaufnehmer zur Vermeidung von Überlast.
• Leichte Reinigung: präzise Oberflächen für einfache Reinigungsarbeiten.

Invert. Blend. Adapt.
Ausgestattet mit speziellen Haltesystemen kann der HERCULES-Arm Fässer mit dem Aries-System invertieren und IBCs/Bins mit dem Trigon-System mischen. Manuelle oder automatische Drehung des Säulenkörpers ist optional erhältlich.

Technische Daten (Tabelle)
Modell | HERCULES mini | HERCULES midi | HERCULES maxi
Max. Tragfähigkeit beim Heben (Kg) | 500 | 990 | 2000
Max. Tragfähigkeit beim Mischen (Kg) | – | 500 | 1000
Hub-/Senkgschwindigkeit (m/sec) | 0.09 | 0.08 | 0.015 ÷ 0.05
Stromversorgung | 400 V – 50 Hz – 3 Phasen AC | 400 V – 50 Hz – 3 Phasen AC | 400 V – 50 Hz – 3 Phasen AC
Installierte Leistung – Heben (kW) | 1.5 | 3 | 4
Installierte Leistung – Mischen (kW) | – | 5.5 | 11
Installierte Leistung – Armrotation (kW) | 0.55 | 0.75 | 1.5
Installierte Leistung – Säulenkörperrotation (kW) | 0.18 | 0.18 | 0.12
Mischgeschwindigkeit (rpm) | – | 4 – 12 | 4 – 12
Leergewicht Maschine (Kg) | 750 | 1600 | 2600
Vollastgewicht Maschine (Kg) | 1250 | 2600 | 4600

Spezifikationen

• Produkt: HERCULES Hubsäulen (mini, midi, maxi; Mix-Version verfügbar).
• Anwendungen: Handling von Fässern, Containern, IBCs/Bins; Heben und Mischen kleiner Maschinen (pneumatische Förderer, Mühlen, Kalibrierer).
• Sicherheitssystem: Blocstop™ zertifiziert zum Stoppen des Hubarms bei Ausfall.
• Optionale Sicherheit/Steuerung: Wägesystem mit Kraftaufnehmer zur Vermeidung von Überlast.
• Antrieb und Leistung: 400 V – 50 Hz – 3 Phasen AC für alle Modelle.
• Hubmotorsleistung: mini 1.5 kW; midi 3 kW; maxi 4 kW.
• Mischleistung (falls zutreffend): midi 5.5 kW; maxi 11 kW.
• Armrotationsleistung: mini 0.55 kW; midi 0.75 kW; maxi 1.5 kW.
• Säulenkörperrotationsleistung: mini 0.18 kW; midi 0.18 kW; maxi 0.12 kW.
• Mischgeschwindigkeit (rpm): midi und maxi 4–12 rpm.
• Gewichte: Leer / Voll (Kg) – mini 750 / 1250; midi 1600 / 2600; maxi 2600 / 4600.
• Abmessungen (A x B x C mm): siehe Abmessungstabelle; C optional 300–700 mm.
• Optionen: Aries-System zur Fassumkehr; Trigon-System zum Mischen von IBC/Bin; manuelle oder automatische Säulenkörperdrehung.
