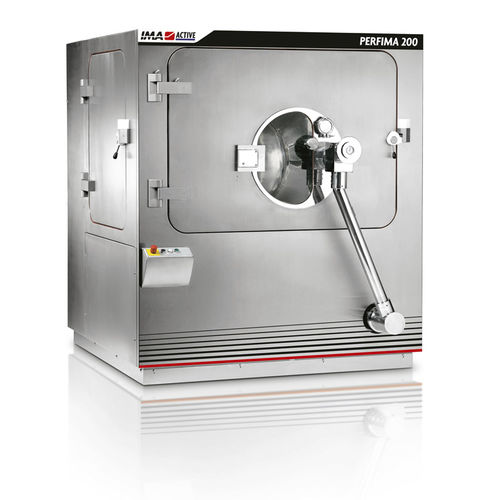

Drehbares Beschichtungssystem PERFIMA

FilmLaborfür die Pharmaindustrie

Überblick
PERFIMA ist eine perforierte Coating-Trommel für Tablettenfilm- und Zuckercoating. Die Trommelgeometrie kombiniert mit den Mischblechen im Zentrum gewährleistet gleichmäßiges Mischen über einen großen Füllbereich, von Laborchargen bis zur vollen Produktion. Für automatische Beschichtungsprozesse entwickelt, eignet sich PERFIMA für Containment-Installationen zur Reduzierung der Exposition von Bedienpersonal gegenüber hochaktiven Wirkstoffen (HAPI).

Hauptmerkmale

• Optimierter Luftstrom: Position und Abmessung des Abluftkanals für gleichmäßiges Trocknen und Energieeinsparung.
• Automatisierte Handhabung: Optionen für automatisches Laden und Entladen zur Minimierung manueller Eingriffe.
• Vollständiges Containment: Isolierung aller produktberührenden Teile für Hygiene, Bedienersicherheit und Kreuzkontaminationsschutz (geeignet für Containment).
• Gute Zugänglichkeit: Front- und Seitentüren für schnelle Inspektion und Wartung.
• Platzsparende Installation: Through-the-wall-Konfiguration zur Optimierung der Anlagenfläche möglich.
• Intuitives HMI: MAX HMI für konsistente Bedienung und Prozessüberwachung.
• Wasserumlaufsystem: reduziert Frischwasserverbrauch und Abwassermengen.
• AHU mit Wärmerückgewinnung: Nutzung der behandelten Luft zur Konditionierung der Zuluft und Steigerung der Energieeffizienz.
• Validiertes automatisches CIP-System (in Zusammenarbeit mit der Universität Parma) für schnelle, reproduzierbare Reinigung und reduzierte Stillstandszeiten.

Maschinenvarianten

• Perfima Echo: geschweißte Mischbleche für Film- und Zuckercoating; wirkt effizient bei 25 %–100 % Trommelkapazität.
• Perfima Extra: abnehmbare Mischbleche für erhöhte Flexibilität; bearbeitet 10 %–100 % der Kapazität und verschiedene Produktkonfigurationen.
• Perfima Edge: Wedge-Wire-Sieb-Trommel für schonende Behandlung von Pellets, Minitabletten und Tabletten; halbkonisches Design für einfache Restentfernung und effiziente Reinigung.
• Perfima Lab: Labor-Coater mit Produktionstechnologie; bedienerfreundliche Steuerung, effektive Reinigung und austauschbare Trommeln (3–70 L) für F&E und Scale-up.

Betrieb & Sicherheit
Optionen zur vollständigen Maschinenisolation zur Unterstützung des Containments und Verringerung der Bedienerexposition gegenüber hochpotenten APIs (HAPI). Front- und Seitentüren ermöglichen schnelle Sichtkontrolle; automatische Lade-/Entladesysteme reduzieren manuelle Handhabung; validiertes CIP gewährleistet Hygiene und Compliance.

Technische Daten
Model | Lab* | 200 (120) | 200 | 500 (360) | 500 | 800
Min/Max Kapazität (Liter) | Lab-Austauschtrommeln | 6 (1,5–6) / 10 (3–10) / 30 (8–30) / 70 (18–70) | 30–120 (12–120)** | 60–250 (25–250)** | 90–360 (30–360)** | 140–550 (55–550)** | 240–950 (95–950)**
Trommeldurchmesser (mm) | Lab-Trommeln: 715/765/865/985 | 1.200 | 1.360 | 1.516 | 1.716 | 1.985
Trommelöffnung Durchmesser (mm) | 474 | 540 | 540 | 580 | 580 | 732
Trommelmotor Leistung (kW) | 1,5 | 4 | 4 | 5,5 | 5,5 | 7,5
Prozessluftvolumen (m³/h) | 1.100 | 2.500 | 4.000 | 5.000 | 6.000 | 8.000
Hinweis: * austauschbare Trommel. ** In der EXTRA-Trommel mit abnehmbaren Blechen verfügbar.

Abmessungen (mm)
DIMENSION | LAB | 200 | 500 | 800
A (mm) | 1.895 | 2.824 | 3.833 | 4.624
B (mm) | 1.594 | 1.824 | 2.300 | 2.831
C (mm) | 1.250 | 1.801 | 2.201 | 2.635
D (mm) | 2.840 | 3.775 | 4.896 | 6.047
E (mm) | 928 | 852 | 947 | 1.012
F (mm) | 2.532 | 2.671 | 2.961 | 3.257
G (mm) | 1.997 | 2.082 | 2.370 | 2.670
H (mm) | 1.400 | 1.340 | 1.435 | 1.600

Zusätzliche Informationen

• Anwendung: Tablettenfilmcoating, Zuckercoating; EDGE für Pellets/Minitabletten; LAB für F&E und Scale-up.
• Konstruktionsoptionen: geschweißte oder abnehmbare Mischbleche, Wedge-Wire-Siebe entsprechend Produktanforderungen.
• Ressourceneffizienz: AHU-Luftrückgewinnung und Wasserumlauf zur Reduzierung von Energie- und Wasserverbrauch.
• Brand: IMA Active / IMA Group.
