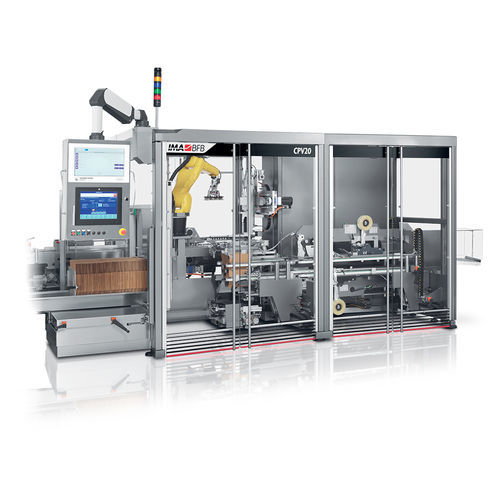

Automatisches Verpackungssystem CPV20 Series

automatisierthorizontalmodular

Produktübersicht
Modularer Top-Loading-Kartonierer, konzipiert für lose oder gebündelte Produkte. Die CPV20 bietet hohe Flexibilität bei mittelhoher Leistung und ist für einfache Reinigung, ergonomische Bedienung und gute Zugänglichkeit ausgelegt. Sie verarbeitet verschiedene Flaschenformen, Kartons, Beutel und Tuben und lässt sich zur verbesserten Genauigkeit und Kontrolle mit Track-&-Trace-Systemen integrieren. Verarbeitungskapazität bis zu 20 Kartons/min.

Highlights

• Top-Loading-Kartonierer für lose oder gebündelte Produkte.
• Cantilever-/ergonomisches Design für vollständige Zugänglichkeit und einfache Reinigung.
• Modulares Konzept ermöglicht die Integration spezieller Module, ohne den Produktladebereich zu beeinträchtigen (Beilegerzuführer, Inspektionskameras usw.).
• Automatischer Formatwechsel verfügbar für schnellen und zuverlässigen Teilewechsel und -einstellung.
• Horizontales Kartonmagazin mit tiefer Positionierung für höhere Autonomie.
• Kartonzuführung durch unten angetriebene Zahnriemen für zuverlässigen Transfer zum Greifbereich.
• Schichteinführung über eine angetriebene, bewegliche Trichtervorrichtung, die der Produktauflagung in der Kiste folgt.
• Kartonverschluss mit Heißleim oder Klebeband; Rollen sind für schnellen Wechsel positioniert.
• Kann mit Palettierern integriert werden (RP2 — zwei Palettenstationen; RP4 — vier Palettenstationen) für automatische Palettenhandhabung und erhöhte Autonomie.

Optionen & Module

• Beilegerzuführer als Option.
• Inspektionskamerasysteme und andere Vision-/Inspektionsmodule.
• Integration von Track-&-Trace-Systemen.
• Automatischer Formatwechsel (optional).
• Palettierer-Integration (CPV20-RP2 und CPV20-RP4 Versionen).

Technische Daten (Tabelle)
CPV20 TECHNISCHE DATEN
Produktabmessungen (A / B / C): Min (mm) 150 / 140 / 90
Produktabmessungen (A / B / C): Max (mm) 520 / 400 / 300
Max. Geschwindigkeit: 20 Kartons/min.

Technische Spezifikationen

• Produktabmessungen (A x B x C) — Min: 150 x 140 x 90 mm; Max: 520 x 400 x 300 mm.
• Maximale Geschwindigkeit: 20 Kartons/min.
• Maschinentyp: modularer Top-Loading-Kartonierer für lose oder gebündelte Produkte.
• Produktförderung: lose oder gebündelte Flaschen, Einzelkartons, Beutel und Tuben (große Formenvielfalt).
• Kartonmagazin: horizontales Magazin mit tiefer Position für größere Autonomie; unten angetriebene Zahnriemen für Kartonzuführung.
• Schichteinführung: angetriebene, bewegliche Trichtervorrichtung, die der Produktauflage in der Kiste folgt.
• Kartonverschluss: Heißleim oder Klebeband (Rollen in leicht zugänglichem Bereich für schnellen Wechsel).
• Automatischer Formatwechsel: verfügbar für schnellen und zuverlässigen Teilewechsel und -einstellung.
• Modularität: kann Baugruppen (Beilegerzuführer, Inspektionskameras) als separate Module aufnehmen, um Interferenzen mit dem Ladebereich zu vermeiden.
• Palettierer-Integration: CPV20-RP2 (zwei Palettenstationen mit automatischem Austausch voller Paletten) und CPV20-RP4 (vier Stationen für größere Autonomie).
• Konstruiert für Ergonomie des Bedieners, einfache Reinigung und Zugänglichkeit.
• Hauptzielbranchen: Pharma- und Kosmetikindustrie.
• Produktionswerk auf der Seite referenziert: IMA BFB.
