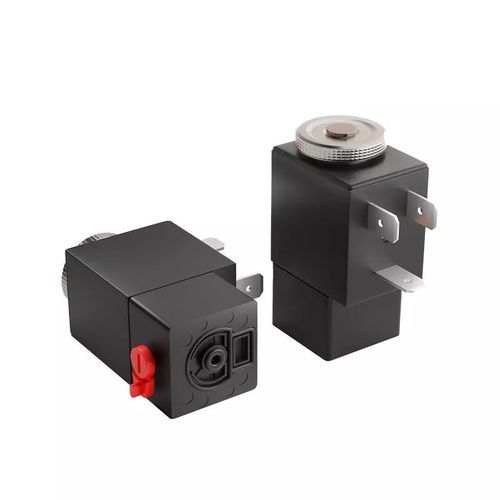

Medizinische Ventil INTERSOL

manuell

Die Baureihe 22 mm INTERSOL ist eine kompakte Ventilfamilie für Gase und kompatible Flüssigkeiten, mit Sammelplattenmontage und seitlich angeordneten Anschlüssen für eine vereinfachte Integration. Sie ist für sehr hohe Schaltfrequenzen und lange Lebensdauer ausgelegt.

Hauptmerkmale

• 2/2- und 3/2-Ventilkonfigurationen mit Sammelplattenmontage
• Kompaktes Gehäuse, 22 mm
• Alle Anschlüsse auf derselben Seite für einfache Integration
• Lange Lebensdauer: > 25 Millionen Zyklen
• Hohe Geschwindigkeit: bis zu 2.000 Zyklen pro Minute
• Orifiziengrößen bis zu 1,8 mm verfügbar

Verfügbare Varianten

• 09-211I-01830+AQF — Orifiziendurchmesser: 1,8 mm; Kv: 1 l/min; Druck (max): 8 Bar; Ventilfunktion: 2/2NC
• 09-211I-02-30+AQF — Orifiziendurchmesser: 1,2 mm; Kv: 0,6 l/min; Druck (max): 15 Bar; Ventilfunktion: 2/2NC
• 09-211I-03-30+AQF — Orifiziendurchmesser: 1,6 mm; Kv: 0,8 l/min; Druck (max): 10 Bar; Ventilfunktion: 2/2NC
• 09-221I-01830+AQF — Orifiziendurchmesser: 1,8 mm; Kv: 0,75 l/min; Druck (max): 12 Bar; Ventilfunktion: 2/2NO
• 09-311I-01430+AQF — Orifiziendurchmesser: 1,4 mm; Kv: 0,7 l/min; Druck (max): 12 Bar; Ventilfunktion: 3/2NC
• 09-311I-01830+AQF — Orifiziendurchmesser: 1,8 mm; Kv: 1 l/min; Druck (max): 8 Bar; Ventilfunktion: 3/2NC
• 09-311I-02-30+AQF — Orifiziendurchmesser: 1,2 mm; Kv: 0,6 l/min; Druck (max): 15 Bar; Ventilfunktion: 3/2NC
• 09-311I-03-30+AQF — Orifiziendurchmesser: 1,6 mm; Kv: 0,8 l/min; Druck (max): 10 Bar; Ventilfunktion: 3/2NC
• 09-321I-01430+AQF — Orifiziendurchmesser: 1,4 mm; Kv: 0,75 l/min; Druck (max): 7 Bar; Ventilfunktion: 3/2NO
• 09-321I-01830+AQF — Orifiziendurchmesser: 1,8 mm; Kv: 0,85 l/min; Druck (max): 6 Bar; Ventilfunktion: 3/2NO

Technische Daten

• Abmessung (Footprint): 22 mm
• Medien: Luft, neutrale Gase und kompatible Flüssigkeiten
• Betriebsart: Direktwirkende 2-Wege- und 3-Wege-Ventile; normalerweise geschlossen und normalerweise offen; universal mit manueller Betätigung
• Betriebsdruck: 0 bis 15 bar
• Lebenserwartung: > 25 Millionen Zyklen
• Ansprechzeit: 8 bis 15 ms (gemessen nach ISO 12238)
• Leistungsaufnahme: 3,8 W
• Montageoption: Flanschmontage (Sammelplatte)
• Anwendungsbereiche: Analytik; Biowissenschaften
• Verfügbare Orifiziogrößen (Beispiele): 1,2 mm, 1,4 mm, 1,6 mm, 1,8 mm
