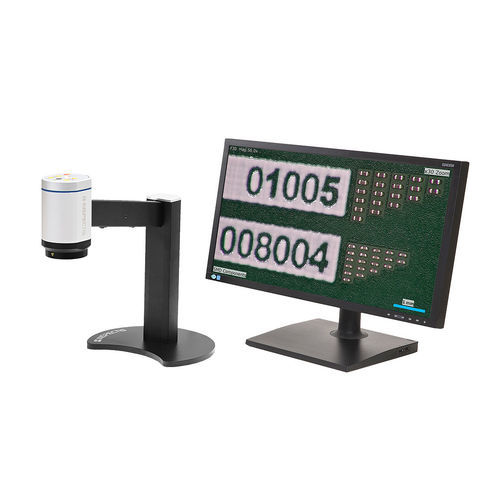

Digitales Videomikroskop F40

InspektionTischLED

Überblick
Das F40 Inspectis ist ein Full HD (FHD) All‑in‑One Digital‑Inspektionsmikroskop, das für ergonomische Arbeitsplatzanwendungen entwickelt wurde. Es kombiniert einen 40× motorisierten Zoom, Autofokus, einstellbare LED‑Beleuchtung und einen integrierten Ständer für stabile Prüfabläufe. Der Arbeitsabstand von 228 mm verringert die Belastung des Bedieners und erhöht die Wiederholbarkeit bei industriellen Inspektionen.

Hauptmerkmale

• Full HD 1080p Live‑Video mit 60 fps, hohe Detailauflösung und präzise Farbwiedergabe
• Motorisierter hochauflösender Zoom (30:1 / 40× Bereich) mit vorkalibrierter Optik, Autofokus und Irissteuerung
• Integrierte LED‑Matrixbeleuchtung mit einstellbarem Einfallswinkel für reflexionsfreies Licht; optionales LED‑Ringlicht verfügbar
• Robustes Aluminiumgehäuse mit integrierter Basis für stabile Positionierung
• On‑Board‑Bedienelemente für Zoom, Iris, Autofokus Ein/Aus, Weißabgleich und Helligkeit
• Optionale Fernbedienungskonsole mit erweiterten Funktionen und Fußschalterunterstützung
• Plug & Play: Direktausgang via HDMI an FHD‑Displays oder USB3.0‑Konverter für PC‑Anschluss
• Autonome Aufnahme: Fotos und FHD‑Video direkt auf USB‑Speicher ohne Host‑Computer

Gelieferte Komponenten (HD-114 Kit)

• Inspectis F40, FHD 1080p Digital‑Inspektionsmikroskop, 40× motorisierter Zoom, All‑in‑One
• Netzteil, HDMI‑Kabel und Bedienungsanleitung

Optionale Zubehörteile (Beispiele)

• Makroobjektiv +1 Dioptrie, 67 mm (Art. Nr. HD-036) — Nahlinse zur Montage auf das Standardobjektiv zur Erhöhung der Vergrößerung (~+23%)
• RingLight UV LED mit Schutzglas (Art. Nr. HD-025-B) — flimmerfreies UV‑Ringlicht 365 nm mit Helligkeitsregelung; Gebrauch mit UV‑Schutzbrille
• Kippplatte (Art. Nr. HD-029) — Kippplatte für sanfte Bewegung von Prüfobjekten bis 30° in alle Richtungen; antistatische Hochreibungs‑Oberfläche und Nuten für Befestigungen

Digitale Steuerung & erweiterte Funktionen
Alle Kamera‑ und Objektivparameter (Zoom, Blende, Helligkeit, Fokus, Farbpegel) lassen sich über die On‑Board‑Tasten steuern. Mit der optionalen Advanced Remote Control Konsole sind weitere Funktionen verfügbar: Zoomfaktoranzeige, Fadenkreuz‑Overlay, Bildrotation/-freeze, Speicher/Schnellauswahl (2 Einstellungen), Picture/Quality Modi und mehr. Ausgewählte Funktionen können einem Fußschalter zugewiesen werden.

Aufnahme & Ausgänge
Live‑Loop‑through HDMI‑Videoausgang (FHD 1080p/60 fps, umschaltbar auf 50p). Direkte Aufnahme auf USB‑Flashspeicher und Einzelbildaufnahme bei 1920×1080. I/O: HDMI‑Videoausgang, 5P MiniDin Netzteil‑Eingang und 8P MiniDin PC‑Kommunikationsanschluss.

Downloads & Dokumentation
Hersteller‑PDF‑Datenblätter, Produktdiagramme und Zubehördokumentation stehen zum Download bereit.

Spezifikationen

• Videoausgang: FHD 1080p/60 fps (umschaltbar auf 1080/50p). HDMI Typ A Anschluss
• Bildsensor: 3.2 MP, 1920×1080 Progressive Scan
• Objektiv: Hochauflösender motorisierter Zoom (30:1) mit Autofokus, Irissteuerung und vorkalibrierter Optik
• Beleuchtung: Integrierte LED‑Matrixbeleuchtung; optionales LED‑Ringlicht
• I/O Anschlüsse: HDMI‑Videoausgang; 5P MiniDin Netzeingang; 8P MiniDin PC‑Kommunikation
• On‑Board Steuerung: Zoom, Iris, Auto Focus on/off, Weißabgleich, Helligkeit
• Fernsteuerung (optional): Zoom, Iris, Helligkeit Manuell/Auto, Fokus Manuell/Auto, Weißabgleich, Picture/Quality Modus, Fadenkreuz, Bild drehen/einfrieren, Speicher/Schnellauswahl (2), Fußschalterunterstützung
• Softwaresteuerung (optional): Zoom, Iris, Belichtungszeit, Helligkeit (manuell/auto), Fokus (manuell/auto), Kontrast, Weißabgleich, Clarity, NIR‑Modus, Flip H/V
• Lagerungsumgebung: -20° bis +65°C, 20–95% rF ohne Kondensation
• Betriebsumgebung: -5° bis +45°C, 20–95% rF ohne Kondensation
• Größe / Gewicht: 395 × 240 × 360 mm inkl. Metallbasis; ca. 5,1 kg
