Labor-Strahlenschutzbox

Trocknungfür ForschungszweckeGasanalyse

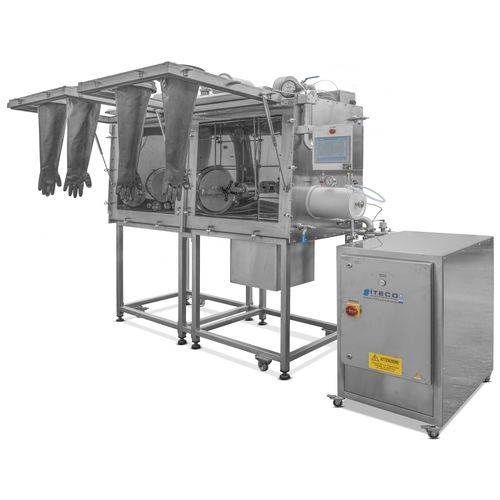

Glove Box Dry System ist eine Glovebox mit kontrollierter Atmosphäre und integriertem Prozessgasreinigungssystem, ausgelegt zur Entfernung von Spurenfeuchte und für Arbeiten in anhydrier Umgebung. Die Einheit ist modular, aus Edelstahl gefertigt und mit einem Touch-Bedienfeld zur Parameterverwaltung, Überwachung und Alarmierung ausgestattet.

Hauptkomponenten und Funktionen

• AISI 316L-Edelstahlstruktur, bestehend aus 2 unabhängigen Modulen; die Module sind über eine kippbare Durchgangsklappe mit nutzbarem Durchmesser 300 mm verbunden.
• Abnehmbare mittlere Verbindungswände und abnehmbare Seitenwände, vorbereitet für Erweiterungsmodule.
• Trägergestell aus AISI 304-Edelstahl.
• Frontplatten jedes Moduls mit 2 Edelstahlflanschen und 2 Handschuhen aus BIIR.
• Innenablage und Gitter zur Instrumentenablage.
• Arbeitsfläche mit Fach für 'dip coater' ausgestattet mit Flüssigkeitsablauf.
• Außenflansch-Schnittstelle für Prozessinstrumentierung mit innerer kippbarer Klappe.
• Vorrüstung für die Installation einer zusätzlichen Filtereinheit.
• Gefiltertes Überdruckventil, zertifiziert.
• Kit zur Lösungsmittelentfernung.
• Interne Temperaturfühler.
• Sauerstoffanalysator zur Messung in ppm innerhalb der Kammern.
• Taupunktmesser (ppmv) zur Messung der Innenluftfeuchte.
• Verfügbare Pakete: Modified Atmosphere Pack und Pressure Control Pack.
• DRY SYSTEM (Prozessgasreinigungssystem) seitlich der Glovebox angeordnet mit Gehäuse in AISI 304 Edelstahl, starren Verbindungen in AISI 316 Edelstahl, KF TC-Anschlüssen und RJ-Anschluss.
• Schwenkbares Bedienfeld mit Simatic Siemens Touch zur Darstellung und Steuerung aller funktionalen Parameter der Arbeitsbereiche, Alarme und des Reinigungssystems.

Eigenschaften / Technische Daten

• Arbeitskammern (LxBxH): mm 900 x 750 x 900 jeweils.
• Trägergestell: mm 1695 x 720 x 910.
• Vorkammer: dia mm 186 x 280 L (wie im Datenblatt angegeben).
• Geschätztes Gesamtgewicht: ca. 350 kg.
• Gehäuse Dry System: mm 530 x 800 x 850; Gewicht ca. 150 kg.
