Deckenmontierter Verteilerarm SX-210

für IntensivpflegeAnästhesiefür Intensivpflege

Produktübersicht

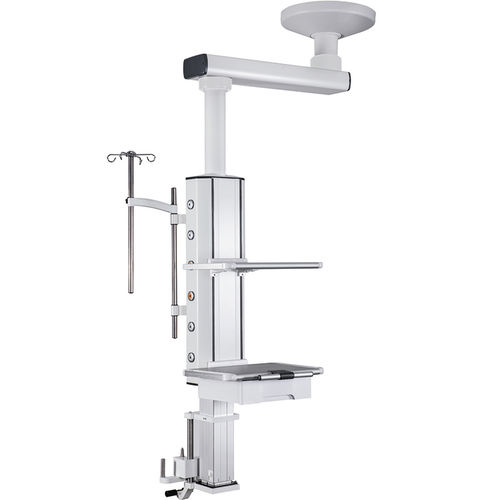

Der SX-210 von Suxin ist eine deckenmontierte einarmige elektrische Anästhesiesäule für Operationssäle und Intensivstationen. Sie vereint medizinische Gasanschlüsse, Steckdosen, Instrumentenplattformen und Zubehörhalter in einer kompakten, verstellbaren Ausführung mit elektrischem Hub und großer horizontaler Drehfreiheit für flexible Positionierung.

Wesentliche Merkmale

• Modell: SX-210; Marke: Suxin.
• Netzversorgung: AC 220 V, 50 Hz.
• Armradius (Halbmesser): 750 mm (konfigurierbar).
• Horizontale Drehung: 0–340° mit Begrenzungs-/Arretierfunktion gegen Driften.
• Nettolastkapazität: ≥120 kg; elektrischer Hubweg: ≥300 mm.
• Instrumentenplattformen: 1–2 Ebenen (konfigurierbar), Ablagen mit abgerundeten Ecken und Normschienen; Last pro Ablage ≥50 kg; typische Abmessung 550 × 400 × 30 mm.
• Standard-Gasanschlüsse: O2, VAC (Vakuum), AIR — typische Konfiguration O2×2, VAC×2, AIR (konfigurierbar); farb-/formdifferenzierung; Ein-/Aussteckzyklen >20.000.
• Elektrik: Standardsteckdosen (typ. 7 × 220 V, 10 A) und 1 × RJ45 (erweiterbar).
• Material & Oberfläche: 6063 Aluminiumlegierungsprofile mit elektrostatischer matter Beschichtung; keine sichtbaren Schrauben, abgerundete Kanten.
• Montage: Deckenmontage für mehr Stabilität und Bodenfreiheit.

Technische Daten

• Betriebsspannung: AC 220 V, 50 Hz.
• Bewegungsbereich Arm (Halbmesser): ≥750 mm (anpassbar).
• Länge der Hängesäule: ≥1000 mm; Drehung 0–340° mit Verriegelungs-/Begrenzungsmechanismus.
• Nettolastkapazität: ≥120 kg; elektrischer Hubweg: ≥300 mm.
• Belastung Instrumententablett: ≥50 kg; typische Tablettgröße 550 × 400 × 30 mm (Höhenverstellbar).
• Gasanschlüsse: Standardkonfiguration O2×2, VAC×2, AIR (konfigurierbar); Bauteile >20.000 Zyklen; Sekundärdichtung mit drei Zuständen (pass, break, pull).
• Netzwerk: 1 × RJ45 (erweiterbar).
• Material: 6063 Aluminiumlegierung; Oberfläche: matte elektrostatische Beschichtung.
• Montage: Decke.

Standardausstattung (Zubehör)

• 1. Sauerstoffanschlüsse — 2 Stk.
• 2. VAC-Anschlüsse — 2 Stk.
• 3. Luftanschlüsse — 1–2 Stk. (konfigurierbar)
• 4. Steckdosen — 7 Stk.
• 5. Netzwerkanschluss (RJ45) — 1 Stk.
• 6. Instrumentenplattform(en) — 1–2 Stk.
• 7. Schublade — 1 Stk.
• 8. Erdungsterminal — 1 Stk.
• 9. Infusionsstangenhalter mit vier Haken (Edelstahl) — 1 Set
• 10. Halter für Spritzenpumpe (Edelstahl) — 1 Set
• 11. Rohrmanagement-Werkzeuge — 2 Sets

Einsatzgebiet und Wartung
Konzipiert für Anästhesiearbeitsplätze in Operationssälen, Aufwachräumen und Intensivstationen. Die Deckenmontage schafft Bodenfreiheit und verbessert die Ergonomie. Regelmäßige Wartung umfasst die Inspektion der Gasanschlüsse, Prüfung elektrischer Verbindungen, Kontrolle der Dreh- und Verriegelungsmechanismen sowie Service des Hebesystems. Für standortspezifische Konfiguration und Inbetriebnahme die klinische Technik oder qualifizierte Techniker hinzuziehen.
