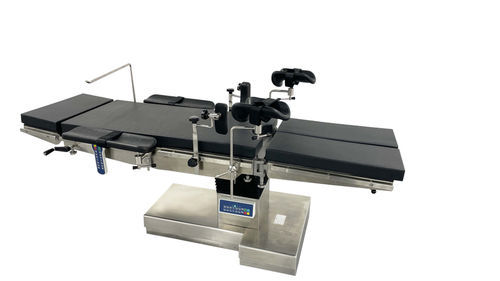

Universeller OP-Tisch SXD8004-B

für Gynäkologiefür Orthopädiefür Ophthalmologie

Übersicht Suxin Operationstisch. SXD8004-B Elektrisch-hydraulischer Mehrzweck-Operationstisch. Für medizinische Einrichtungen zur Unterstützung von Patienten, insbesondere für Geburtshilfe und Gynäkologie. Elektrische Steuerungskomponenten werden verwendet, um eine stabile und zuverlässige Übertragung zu gewährleisten. Die Selbstverriegelung der verschiedenen Positionen nach der Einstellung ist zuverlässig, um die Sicherheit der Operation zu gewährleisten. Der Hauptkörper besteht aus hochfestem Kohlenstoffstahl; große Teile sind aus 0Cr18Ni9 Edelstahl-Zeichenmaterial gefertigt. Die Matratze ist aus fortschrittlichem PU Außen- und Innenkissen, Gummischwamm und Memory-Baumwollmaterial hergestellt. Bettbrett Rohmaterial aseptische Behandlung, feuerfest, antistatische spezielle Platte. Die Linie ist glatt, einfach und klar, stark korrosionsbeständig, leicht zu desinfizieren und zu reinigen. I (Hauptanwendung & Struktur)

• Das Arbeitsbett ist ein elektrisch-hydraulischer Antriebsmechanismus: elektrische Einstellung der Bettfläche heben, zurück und nach hinten lehnen, links und rechts lehnen, Backplane heben, Bremse - fünf Hauptaktionsgruppen.
• Das Arbeitsbett ist mit einer Translationsfunktion ausgestattet, die durch einen unabhängigen Hydraulikzylinder angetrieben wird.
• Ausgestattet mit einem international bekannten Marken-Hochleistungsakku, der den Bedarf von etwa 50 Operationen decken kann; der Akku ist wartungsfrei; der Tisch unterstützt auch die AC-Stromversorgung für die Sicherheit.
• Zwei Sätze unabhängiger Steuersysteme mit konsistenten Funktionen: kabelgebundene Handsteuerung und Säulen-Notfallsteuerung, um einen zuverlässigen Betrieb zu gewährleisten, wenn ein Steuersystem ausfällt.
• Nenntragfähigkeit: 250 kg.
• Rahmen und Säule sind aus hochwertigem Edelstahl gefertigt. Das Untergestell besteht aus Glasfaserstahl: schlagfest, korrosionsbeständig, desinfektionsbeständig, rostet nicht, ist robust und langlebig.
• Der Tisch ermöglicht die Aufnahme von Röntgenbildern; an der Unterseite des Tisches befindet sich eine Führung für den Transport der Röntgenkassette/Box.
• Die Tischplatte besteht aus Kopfplatte, Rückenplatte, Hüftplatte und separater Beinplatte. Kopf- und Beinplatte sind abnehmbar; Beinplatte ist geteilt und klappbar (+20° / -90°) mit Luftfederung; Kopf- und Beinplatte sind austauschbar.
• Unabhängige elektrisch-hydraulische Steuerbremse zum Sichern oder Bewegen des Tisches und zur Gewährleistung der Stabilität.
• Ein-Tasten-Funktionen: eine Taste zur Bildung der Beuge- und Rückbeugeposition und eine Taste zur Rückstellfunktion.

II. Spezifikationen Dimension der Tischplatte： Gesamtlänge: 2060mm Breite: 520mm Tischfläche - Min. Höhe: 950mm Hub: 600mm Bereich der Bewegungen： Trendelenburg: ≥35° Umgekehrte Trendelenburg: ≥35° Seitliche Neigung: ≥25° Verstellung der Abschnitte： Rückenplatte hochklappbar: ≥85° Schieben: ≥340mm Taillenbrett: ≥120 mm Beinplatte: ≥90° Gerätesicherheit: Klasse I Typ B Betriebsspannung: AC/DC 24V Innere Leistung: 200VA Sicherungstyp: 3A 5×20mm III. Aufbau Der elektrische Operationstisch verwendet elektrohydraulische Systeme zur Steuerung aller Bewegungen: Höhenverstellung, Trendelenburg und umgekehrte Trendelenburg, seitliche Neigung, Rückenbewegungen, Vorwärts- und Rückwärtsbewegung und Bremse. Kopfteil, Beinteil und vertikale Drehung der Tischplatte werden manuell bedient. Der Tisch besteht aus fünf Teilen: Kopfteil, Rückenteil, Hüftteil (optional), Sitzteil und Beinteil. Die Vorwärts-/Rückwärtsbewegung und die 180°-Drehung der Tischplatte erleichtern die Perspektive des C-Arms. Die Hauptmaterialien sind Edelstahl, hochintensives Gusseisen und Aluminium. Die runde Abdeckung und der Sockel aus rostfreiem Stahl sind staub- und wasserabweisend. Ausgestattet mit elektrischen Bremsen. Leicht zu transportieren, zu übertragen und zu reinigen. Einfaches Konfigurationsdiagramm 1 - Kopfschiene 2 - Rückenschiene 3 - Nierenbrücke 4 - Podestschiene 5 - Beinschiene 6 - Kopfstütze 7 - Rückenlehne 8 - Podeststütze 9 - Körpersteuerung 10 - Hörersteuerung 11 - Beinstütze 12 - Basis 13 - Vordere Abdeckung der Basis 14 - Rückseitige Abdeckung der Basis IV. Anweisung - Vor der Operation

• Nach dem Drücken der Entriegelungstaste andere Funktionstasten länger als 40 s betätigen; wenn Funktionstasten 30 s lang ununterbrochen betätigt werden, schalten sich die Entriegelungsleuchte und die Tischanzeige ein.
• Die Entriegelungsleuchte und die Tischanzeige müssen vor der Operation hell sein.
• Betätigen Sie während des Betriebs jeweils nur eine Funktionstaste; mehrere gleichzeitig betätigte Tasten können Aktionen verhindern.
• Nach dem Eingriff bringen Sie den Tisch in die ursprüngliche Position zurück.
• Die detaillierten Funktionstasten der Steuerung finden Sie in den Funktionssymbolen der Steuerung.

Positionieren und Bewegen des Operationstisches

• Positionierung: Drücken Sie die "Bettbewegungs-Stopptaste", um den OP-Tisch zu positionieren.
• Bewegung: Drücken Sie die "Bettbewegungs-Starttaste", um den Verriegelungsmechanismus zu lösen und den Tisch zu bewegen.

Positionseinstellung (Beispiele)

• Anheben: drücken Sie die "Anheben-Taste".
• Absenken: drücken Sie die "Absenken-Taste".
• Vorwärtskippen: drücken Sie die "Vorwärtskipptaste".
• Rückwärtskippen: drücken Sie die "Rückwärtskipptaste" (im Rückwärtskippzustand darf die Rückwand nicht gebogen werden).
• Rechtskippen / Linkskippen: drücken Sie die entsprechenden Kipptasten.
• Rückwärts klappen / Rückwand absenken: Drücken Sie die Tasten für das Rückwärtsklappen (vermeiden Sie Biegungen, die das Gerät beschädigen könnten).
• Vorwärts-/Rückwärtsverschiebung: Drücken Sie die Tasten für die Vorwärts- oder Rückwärtsverschiebung; verschieben Sie nicht, während die Rückwand geklappt oder gekippt wird.
• Tisch konvex/konkav: Kombinierte Vorgänge von Kippen und Rückwandklappen erzeugen konvexe/konkave Formen.

V Zubehör (einfache Liste) Zubehörliste (verpackt und installiert; wählbar je nach Benutzeranforderung): 1. Kopfteil - 1 2. Anästhesie-Bildschirm - 1 3. Körperstütze - Groß 1, Klein 1 4. Schulterstütze - 2 5. Armlehne - 2 6. Kniestütze - 2 7. Kissen - 1 8. Körper-Rückhaltegurt - 1 9. Fußplatte - 2 VI. Achtung

• Vor der Benutzung alle Griffe fest verriegeln, um ein Lösen oder Verrutschen zu verhindern.
• Der Tisch kann sechs Bewegungen elektrisch ausführen; diese separat bedienen.
• Nach jeder Benutzung den Tisch reinigen, die Tischplatte waagerecht halten und die Nierenbrücke absenken.
• Handbedienungsgerät sauber und trocken halten; nach der Benutzung wieder an die Schiene hängen.
• Nicht auf Strom- oder Steuerkabel treten, um Schäden zu vermeiden.
• Tisch muss an Erdungsklemme angeschlossen werden; Verwendung auf antistatischer Erde empfohlen.
• Verwendung in Umgebungen mit starken elektrischen Feldern vermeiden.
• Tisch in Innenräumen an einem trockenen Ort lagern, um elektrische Steuerungsteile zu schützen.
• Reparaturen und Überholungen müssen von professionellem Wartungspersonal durchgeführt werden.
• Regelmäßige Wartung jährlich empfohlen; Lebensdauer etwa zehn Jahre - Verwendung innerhalb der Wartungs-/Sicherheitszeit.

VII. Reinigung, Desinfektion und Sterilisation

• Das Spülen des Tisches mit Wasser ist verboten.
• Reinigung mit weichem Tuch, Schwamm, feuchtem Lappen oder Spülmittel. Keine harte Bürste, Stahldrahtbürste, Dekontaminationspulver, Farbe, Äther, starke Säuren/Basen oder andere aggressive Reinigungsmittel verwenden.
• Matratzendesinfektion: Alkohol, Äther, UV-Desinfektion akzeptabel (Hochtemperatursterilisation vermeiden).

VIII. Betriebliche Umweltbedingungen

• Umgebungstemperatur: 5℃ ~ 40℃
• Relative Luftfeuchtigkeit: ≤70%
• Luftdruck: 86.0 kPa ~ 106.0 kPa
• Versorgungsspannung (Lagerungsempfehlung für verpackte Geräte): AC220V ±22V, 50Hz ±1Hz

IX Wartung Das Gerät muss einmal im Jahr gewartet werden. Alle beweglichen Teile müssen vollständig geschmiert sein. Gleitende Teile und Gleitschienen müssen mit Vaseline eingefettet werden. Verbindungsschrauben nachziehen und sicherstellen, dass sie nicht locker sind. X Fehlersuche (ausgewählt) Phänomen: Bedientisch funktioniert nicht - Mögliche Ursachen: Stecker nicht eingesteckt, Strom aus, Sicherung durchgebrannt - Lösung: Strom wieder einstecken/Stecker einstecken, Schalterstatus prüfen, Sicherung ersetzen. Phänomen: Teilfunktionen funktionieren nicht - Mögliche Gründe: Handbedienungsknopf unwirksam, Handbedienungs-/Controller-Stecker locker, Controller defekt - Lösung: Handbedienungsknopf austauschen, Schalterstatus prüfen, bei defektem Controller professionelle Reparatur beauftragen. Phänomen: Beinplatte/Rückenplatte senkt sich automatisch ab - Mögliche Ursachen: Gasfederverriegelungsschalter zu locker oder Gasfeder gebrochen - Lösung: Verriegelungsschalter einstellen oder Gasfeder ersetzen. Phänomen: Tisch kann sich bewegen - Mögliche Gründe: Rollenverriegelung verstellt oder Rolle gebrochen - Lösung: Basisabdeckung öffnen und Verriegelung einstellen oder Rolle austauschen. Phänomen: Batterieausfall - Mögliche Gründe: Batterie leer oder Sicherung am Batterieanschluss defekt - Lösung: Batterie austauschen oder Sicherung ersetzen. Caractéristiques / spécifications techniques

• Modell: SXD8004-B
• Tragfähigkeit: 250 kg
• Gesamtlänge: 2060 mm
• Breite: 520 mm
• Min-Höhe: 950 mm
• Hub: 600 mm
• Schiebeweg: ≥340 mm
• Trendelenburg / Reverse Trendelenburg: ≥35°
• Seitliche Neigung: ≥25°
• Rückenplatte klappbar: ≥85°
• Verschiebung des Taillenbretts: ≥120 mm
• Fußbrett klappbar: ≥90°
• Betriebsspannung: AC/DC 24V
• Leistungsaufnahme: 200 VA
• Sicherung: 3A (5×20 mm)
• Akku: Hochleistungsakku, unterstützt ~50 Operationen (wartungsfrei)
• Materialien: Edelstahl-Hauptrahmen; Glasfaser-Basisschale; PU-Matratze mit Memory-Schaum
• Gerätesicherheitsklasse: Klasse I, Typ B
• Röntgenkompatibel (röntgendurchlässiges Tischplattendesign und Führung für Röntgenkassette)
• Steuerung: kabelgebundenes Handsteuergerät + Säulen-Notbedienfeld (zwei unabhängige Steuersysteme)
• Translation: unabhängige Translation mit Hydraulikzylinderantrieb
