EEG-System / 16 Kanäle EK-8200AX

EEG mit VideoaufzeichnungEEG für die medizinische Forschungmit EEG-Mapping

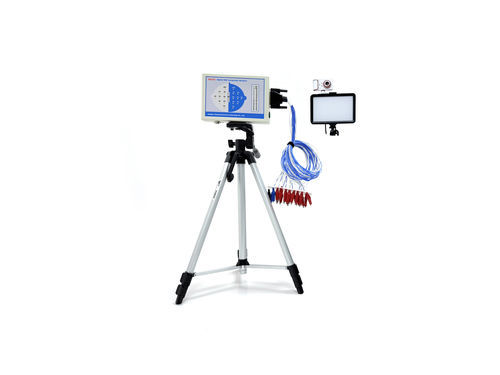

Das EK-8200AX ist ein kompaktes Kit für digitale EEG-Topographie, vorgesehen für klinische und Forschungsanwendungen an einem Standard-PC. Es vereint mehrkanalige EEG-Erfassung, topographische Kartierung und Überwachung in einem tragbaren Set.

Produktübersicht
Das Kit ermöglicht Erfassung, Verarbeitung und Verwaltung von Gehirnsignalen. Analoge EEG-Wellenformen werden über einen ADC in digitale Daten umgewandelt; die Signalverarbeitung (einschließlich FFT) erzeugt Leistungsspektren für topographische Karten und quantitative Analysen.

Funktionsprinzip
EEG-Signale werden von Elektroden an mehreren Kopfpositionen aufgezeichnet. Nach Verstärkung und Filterung werden die Signale durch einen ADC digitalisiert und auf dem Computer gespeichert. Zeitbereichsdaten werden (z. B. mittels FFT) in Frequenzbereichs-Leistungsspektren transformiert, um Topographiekarten zu erstellen und weiter zu analysieren.

Vorteile

• Unterstützung für unipolare, bipolare und benutzerdefinierte Ableitungen.
• Echtzeit-Erfassung mehrerer Kanäle mit dynamischem Scroll-Monitoring.
• Beliebige Datenaufzeichnung und Wiedergabe zur topographischen Analyse über verschiedene Frequenzbänder.
• Fall-Datenbank mit Klassifikation und Unterstützung mehrerer Ereignisbeschreibungen.

Anwendungsgebiete

• Diagnostik funktioneller Störungen: primäre Epilepsie, psychiatrische Störungen, Schädel-Hirn-Trauma und posttraumatische Belastungsfolgen.
• Unterstützung bei Früherkennung und Differenzialdiagnose organischer Hirnerkrankungen (z. B. Tumorbeurteilung).
• Beurteilung von Therapieeffekten und Prognoseüberwachung.
• Unterstützung bei visuellen und auditorischen evozierten Potentialen für Augenheilkunde und HNO.
• Einsatz in Anästhesie, Rehabilitationsmedizin und klinischer Grundlagenforschung.

Lieferumfang (Standardkit)

• Standard EEG-Haube
• EK-8200AX intelligente Analysesoftware
• USB-Stick
• Verschiedene Verbindungsleitungen und Kabel
• EEG-Verstärker
• Transportkoffer Aluminium-Kunststoff

Technische Spezifikationen

• Kernkomponenten (Signalaufnahme, Verstärker, Prozessor) verwenden Industriekomponenten für verbesserte Störfestigkeit und zuverlässigen Dauerbetrieb.
• Hoch abgeschirmte Elektroden und Kabel zur Reduzierung elektromagnetischer Störungen und Signalabschwächung; robuste Schnittstellen zur Vermeidung von Kontaktproblemen nach häufigem Ein-/Ausstecken.
• Echtzeit-Erfassung mit 16 Kanälen und dynamischer Scroll-Anzeige.
• Integrierte Lösung: digitale EEG-Erfassung, topographische Kartierung und Überwachung.
• Anpassbare Ereigniskennzeichnung (Augenöffnen/-schließen, Tiefenatmung, Licht-/Auditiv-/Visuelle Stimulation usw.).
• Scroll-Wiedergabe und beliebige Datenextraktion für multibandige Topographieanalyse; unterstützt absolute/relative Schichtkarten, Histogramme und dynamische Wellenformkarten.
• Mehrere Topographiedarstellungsmodi und schnelle Umwandlung von EEG-Wellenformen in Gehirn-Topographiekarten, einschließlich 3D-Darstellung.
• Wellenformanzeige, Mess- und Verarbeitungsfunktionen; Unterstützung für grafischen Ausdruck.

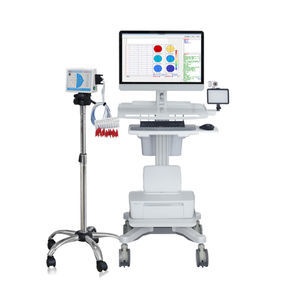

• Integration mit professionellen EEG-Videosystemen, Videoüberwachung und Lichtstimulations-Überwachungsfunktionen möglich.
