Linsenset für Spaltlampen EK-6000AX

Übersicht

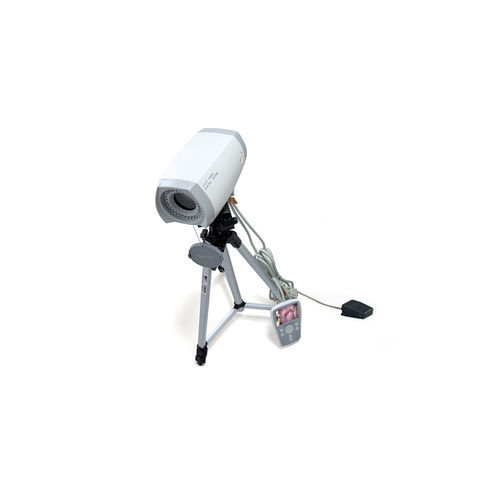

Das High‑Definition Objektivset EK‑6000AX ist für den Einsatz mit digitalen elektronischen Kolposkopen konzipiert und liefert Echtzeit‑Gynäkologiebilder zur Untersuchung und Dokumentation von Zervix‑, Vaginal‑ und Vulvaläsionen. Das Set unterstützt 1080P‑Ausgabe und die Integration in klinische Analyse‑Software zur Unterstützung beim Screening und der Dokumentation von Läsionen.

Kerntechnologien

• HD‑SDI Großbild Digital‑HD‑Videoausgang für externe Monitore und Aufzeichnung
• DSP‑dynamisches Autofokus‑System kombiniert mit HD‑Ultra‑Clear‑Imaging
• AWB automatische interne Belichtungsmessung mit dynamischem Anti‑Shake Fokusausgleich
• 5‑stufig einstellbare Doppelring‑Multipunkt‑LED‑Beleuchtung für gleichmäßige, schattenfreie Ausleuchtung
• Bildflecken‑Subtraktionstechnologie zur Hervorhebung feiner Details und Gefäßmuster
• RCI Kolposkopie‑Bewertung und Analyse zur Erstellung von Zwei‑Krebs‑Screening‑Berichten

Funktionen

• Unterstützt atraumatisches optisches Screening und eine intuitivere, genauere Beurteilung von Zervix‑, Vaginal‑ und Vulvaerkrankungen
• Optische Vergrößerung bis 30× mit zusätzlichem digitalen Fokusbereich 1–8×; systemseitig max. Vergrößerung bis zu 240×
• Hochklare Bildgebung zur Unterstützung der Erkennung von Erosionen, präkanzerösen Läsionen und Karzinomen
• Bildanzeige, Bildstopp, Aufnahme und Review‑Funktionen für klinische Dokumentation und Patientengespräche

Eigenschaften

• Originales HD‑Farbsystemkamera‑Modul mit Unterstützung für 1080P
• Kameramodul: Sony 1/4‑Zoll hochauflösender CCD
• Multi‑Megapixel‑Auflösung mit optischer und digitaler Vergrößerung
• Eingebaute Filter und Acetessig‑Reaktionstimer; PASS/EMR‑Anbindung; RCI‑Analyse
• Elektronisches Antivibrationsdesign und 360° dynamischer Fokusausgleich
• Konzentrische, gleichmäßige Beleuchtung ohne Lichtverlust bei hohen Vergrößerungen

Konfiguration

• High‑Definition Objektivset (EK‑6000AX)
• HD‑SDI Großbild‑Videoausgang
• EK‑6000B intelligente Analysesoftware (RCI‑Bewertung)

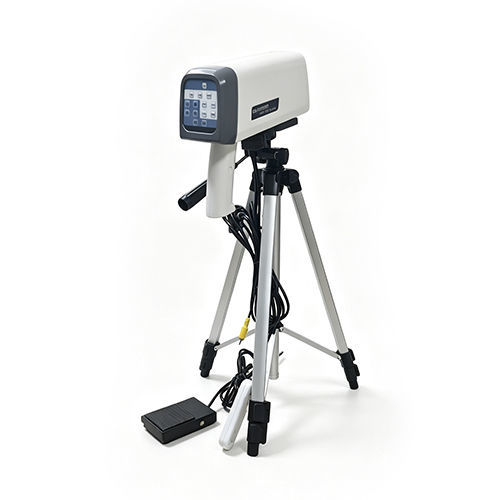

• Tragbares Stativ und Fernbedienung
• Integrierte Workstation
• Transportkoffer aus Aluminium‑Kunststoff

Hauptparameter

• Objektiv/Kamera: Sony HD Farbkameramodul, 1080P Unterstützung
• Auflösung: dokumentierte Werte ≥ 2,8 MP und ≥ 5,8 MP
• Vergrößerung: 30× optisch; digital fokussierbar 1–8×; max. systemseitig bis zu 240×
• Fokussierung: DSP dynamisches Autofokus‑System mit manueller Nachführung
• Beleuchtung: einstellbarer Doppelring‑LED‑Ring; Beleuchtungsstärke ≥ 2000 Lux
• Softwarefunktionen: Acetessig/Iod Reaktionstiming und zeitgesteuerte Aufnahme; integrierte Filtermodi
• Bildverarbeitung: Spot‑Subtraktion, kontinuierliche statische Aufnahme, dynamische Aufzeichnung und Bildbibliothek zum Vergleich
• Mechanik: fahrbarer Objektivhalter mit Universallenkrollen, horizontale Rotation, Mehrwinkelneigung, stufenlose Einstellung und Verriegelung

Technische Spezifikationen

• Modell: EK‑6000AX (High‑Definition Objektivset für digitales elektronisches Kolposkop)
• Kamerasensor: Sony 1/4‑Zoll hochauflösender CCD
• Videoausgang: HD‑SDI Großbild Digital‑HD
• Anzeigeunterstützung: 1080P HD
• Auflösung (berichtigt): ≥ 2,8 MP / ≥ 5,8 MP
• Optische Vergrößerung: 30×; digitaler Zoom/Fokus: 1–8×; max. berichtigt bis zu 240×
• Autofokus: DSP dynamischer Autofokus + manuell
• Beleuchtungstechnik: 5‑stufig einstellbare Doppelring‑LED; Beleuchtungsstärke ≥ 2000 Lux
• Software: EK‑6000B intelligente Analysesoftware mit RCI‑Bewertung und PASS/EMR‑Anbindung
• Zubehör: tragbares Stativ, Fernbedienung, integrierte Workstation, Transportkoffer
