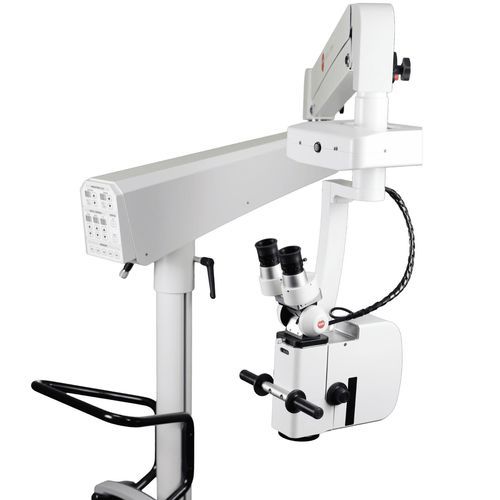

Ophthalmischer Operationsmikroskop SOM4Opht

Kurzübersicht
Ihr Workflow. Gespeichert auf Knopfdruck.

Hauptmerkmale

• LED-Technologie
• Memory-Funktion
• Workflow-Effizienz

Separate LED-Rotreflex-Beleuchtung
Das SOM4Opht verwendet zwei unabhängige LED-Lichtquellen: eine koaxiale Sehfeld-Beleuchtung für gleichmäßige Ausleuchtung des Operationsfeldes und eine dedizierte Rotreflex-Beleuchtung zur Sichtbarmachung von Linsentrübungen und Gewebestrukturen. Beide LED-Systeme sind langlebig, energieeffizient und halten eine konstante Farbtemperatur.

Zwei Lichtquellen, unabhängige Steuerung
Beide Lichtquellen lassen sich separat ein-/ausschalten und über das Touchpad individuell in der Helligkeit einstellen. So lässt sich die Beleuchtung an Operationsphasen anpassen, die unterschiedliche Anteile an Rotreflex und Feldbeleuchtung erfordern.

Umfassendes Filtersystem
Drei einschwenkbare Filter können in den Strahlengang integriert werden: Grünfilter (rotfrei) zur Verbesserung des Gefäßkontrasts, Orangefilter (Blue-Blocking) zur Reduktion der Blaulichtbelastung und Blaufilter zur Unterstützung bei Fluoreszenzdiagnostik.

Vorteile der LED
Keine Aufwärmzeiten, keine Lampenwechsel während Eingriffen, keine Farbverschiebungen über die Lebensdauer. LEDs liefern über Tausende von Betriebsstunden konstante Beleuchtung.

Intelligentes Touchpad mit Memory-Funktion
Das Touchpad speichert komplette Einstellungsprofile (Zoom-Position, Fokus-Einstellung, XY-Koordinaten, Lichtintensität beider LEDs) und ruft sie über fünf Speicherplätze (M1–M5) ab. Separate Geschwindigkeitsregler für Fokus, Zoom und XY-Bewegung ermöglichen präzises oder schnelles Positionieren. Eine Center-Taste fährt die XY-Kupplung in die Mittelstellung zurück. Die Anordnung platziert Helligkeitsregler oben, Geschwindigkeitsregelung in der Mitte und Memory-Tasten unten für intuitive Bedienung.

Vorteile im klinischen Einsatz

• Für moderne Kataraktchirurgie ausgelegt mit optimierter Beleuchtung und Workflow-Unterstützung
• Fünf Speicherplätze für individuelle Chirurgenprofile — schneller Wechsel zwischen Operateuren oder Verfahren
• Motorischer Zoom (1:6) mit apochromatischer Korrektur für kontrastreiche, farbechte Bilder ohne Farbsäume
• Erweiterte motorische XY-Kupplung (62 x 62 mm) für größeren Bewegungsbereich
• Binokularer Schwenktubus 0–210° für ergonomische Haltung und flexible Arbeitswinkel

Technische Daten

• Apochromatisch korrigierter motorischer Zoom 1:6
• Motorische XY-Kupplung (62 x 62 mm)
• Binokularer Schwenktubus 0–210°, f = 182 mm
• APO-Objektiv f = 200 mm
• Motorische Feinfokussierung 50 mm
• Brillenträgerokulare WF 10x V mit Dioptrieausgleich (12,5x V optional)
• Koaxiale Sehfeld-Beleuchtung (LED)
• Koaxiale Rotreflex-Beleuchtung (LED)
• Einschwenkbare Filter: grün (rotfrei), orange (Blue-Blocking), blau
• Intelligentes Touchpad mit 5 Memory-Speicherplätzen
• Center-Taste zur automatischen Zentrierung (XY)
