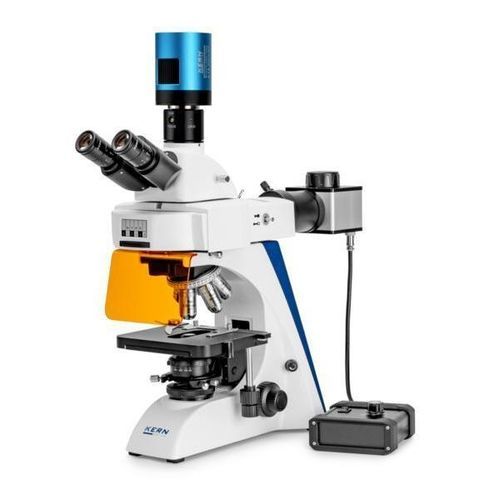

Digitales Mikroskop OBN 142C861

Labortrinokularesplan

Kurzbeschreibung
Fluoreszenz‑Digital‑Set, bestehend aus dem Fluoreszenzmikroskop OBN 142, der Kamera ODC 861 und dem passenden C‑Mount‑Adapter; Produktfamilie: OBN‑S.

OBN 142 (Mikroskop)

• Infinity‑korrigiertes optisches System mit trinokularer Tubusausführung für binokulare Inspektion und Kameraverbindung.
• 3 W LED Durchlichtbeleuchtung (Köhler) und 5 W LED Epi‑Fluoreszenzauflicht.
• Professionelle Köhler‑Beleuchtung mit einstellbarer Leuchtfeldblende und zentrier‑ sowie höhenverstellbarem Abbe‑Kondensor NA 1,25 mit Aperturblende.
• Großer mechanischer Kreuztisch mit ergonomischem, koaxialem Grob‑ und Feintrieb an beiden Seiten für schnelle und präzise Fokussierung.
• 5‑fach Einschraub‑Revolver; Filterrad bis zu 6 Positionen, serienmäßig mit B / G / UV / V‑Filtern.

ODC 861 (Kamera)

• Peltier‑Kühlung für Fluoreszenzanwendungen zur Reduktion von Bildrauschen bei geringer Beleuchtung.
• Sony CMOS Farbsensor, Sensorgröße 1", Auflösung 20 MP, Farbausgabe.
• Echtzeit‑Bildübertragung per integrierter USB 3.0‑Schnittstelle; zusätzlich USB 2.0‑Ports für Bedienung mit der mitgelieferten VIS Pro KERN OXM 902 Software.
• Stromversorgung über externe 12 V‑Einheit; stabile Transport‑/Aufbewahrungsbox im Lieferumfang; Schwarzabgleich möglich.

Technische Daten (Auszug)
Optisches System: Infinity
Tubusart: Trinokular
Okularvergrößerung: 10x
Okularsehfeld: 20 mm
Standardobjektive: 4×, 10×, 20×, 40×, 100×
Objektivqualität: Infinity Plan
Revolver Einschraubplätze: 5
Beleuchtung: Auflicht, Durchlicht
Beleuchtungsstärke Durchlicht: 3 W (LED)
Beleuchtungsstärke Auflicht: 5 W (LED)
Fluoreszenzeinheit: UV, Violett, Blau, Grün (LED)
Kondensor‑Typ: Abbe, Apertur 1,25, zentrierbar
Fokussiermechanik: Koaxialer Grob‑ und Feintrieb; Feintrieb‑Minimum 0,002 mm
Kamera - Sensortyp: Sony CMOS, Sensorgröße: 1"
Kamera - Auflösung: 20 MP
Kamera - Framerate: 5 - 30 fps
Schnittstellen: USB 3.0
Abmessungen (B×T×H): 390×235×620 mm
GTIN / EAN: 4045761490901

Technische Merkmale / Spezifikationen

• Produkt: komplettes Fluoreszenz‑Digital‑Set mit Kamera ODC 861 und C‑Mount‑Adapter.
• Produktfamilie: OBN‑S (OBN 142).
• Infinity korrigiertes optisches System und Infinity Plan‑Objektive (4×–100× geliefert).
• Trinokularer Tubus für binokulare Betrachtung und Kamerabefestigung.
• LED‑Beleuchtung: 3 W Durchlicht (Köhler) und 5 W Auflicht (Epi‑Fluoreszenz).
• Fluoreszenzfilter enthalten: B / G / UV / V; Filterrad bis 6 Positionen.
• Abbe‑Kondensor NA 1,25, zentrierbar, verstellbare Aperturblende.
• Koaxialer Grob‑ und Feintrieb beidseitig; Feintrieb 0,002 mm.
• Kamera: Sony CMOS 1", 20 MP, Farbe, 5–30 fps, Peltier‑Kühlung, USB 3.0.
• Stromversorgung: Kamera über externe 12 V‑Einheit; Mikroskopbeleuchtung über integrierte LED‑Einheiten.
• Abmessungen: 390 × 235 × 620 mm.
