Laborsterilisator HZA-05

für die SterilisierungsabteilungCSSDMikrobiologie

Übersicht

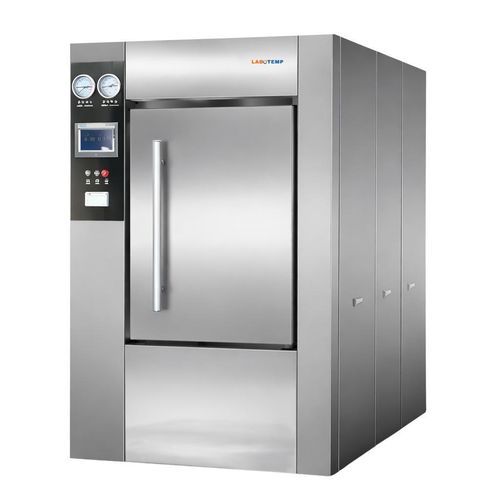

Der Labotemp Horizontale Dampfautoklav HZA-05 ist ein horizontaler Dampfst erilisator, der für die zuverlässige Sterilisation von Laborinstrumenten, chirurgischen Instrumenten, Textilien, Nährmedien, Flüssigkeiten und pharmazeutischen Materialien konzipiert ist. Das Gerät verfügt über eine 360 L Mantelkammer aus SS304‑Edelstahl, ein pneumatisches Dichtungssystem, einen integrierten gesättigten Dampferzeuger und ein HMI‑Touchdisplay mit PLC‑Steuerung für reproduzierbare, nachvollziehbare Sterilisationszyklen in Kliniken, Pharma und Laboren.

Funktionsprinzip & Sicherheit
Der HZA-05 nutzt vakuumunterstützte gesättigte Dampfsterilisation zur verbesserten Luftentfernung und Dampfpenetration. Betriebsbereich: 105°C–138°C, Konstruktions­temperatur 144°C. Ausgelegt mit automatischem doppeltürigem elektrischen Verriegelungssystem, mehrstufigen Schutzmechanismen gegen Übertemperatur und Überdruck, hochpräzisen Temperatur‑ und Drucksensoren, einer geräuscharmen Wasser‑Ring‑Vakuumpumpe und integriertem Drucker für Prozessaufzeichnungen.

Warum HZA-05?

• 360 L Kammervolumen: geeignet für hochvolumige Sterilisationsprozesse
• Vakuumunterstützte Dampfzyklen: effektiv bei porösen Lasten und Flüssigkeiten
• Integriertes HMI‑Touchscreen und PLC: programmierbare Zyklen und nachvollziehbare Protokolle

Hauptmerkmale

• 360 L große Mantelkammer (SS304)
• Horizontale rechteckige Innenkammer mit Mantelstruktur für gleichmäßige Wärmespeicherung und verbessertes Trocknen
• Vollautomatisches Doppel-Tür‑System mit elektrischem Sicherheitsverriegelung
• Pneumatische Türdichtung mit hochtemperaturbeständiger Silikondichtung (bis 250°C)
• SS304 Kammer und Rohrsystem mit hygienischen Anschlüssen
• Integrierter gesättigter Dampferzeuger für stabile Dampfversorgung
• Fortschrittliches HMI‑Touchdisplay zur Programmverwaltung und Parametereinstellung
• Mehrere Sterilisationsprogramme: Textilien, Instrumente, Flüssigkeiten, Bowie‑Dick, Lecktest
• Hochpräzise Temperatur‑ und Drucküberwachung und -aufzeichnung
• Wasser‑Ring‑Vakuumpumpe: geräuscharm, hohe Vakuumeffizienz
• Integrierter Drucker zur Prozessnachverfolgung
• Mehrstufige Schutzfunktionen: Übertemperatur, Überdruck und Betriebsalarme

Anwendungen

• Krankenhaus‑CSSD: Sterilisation chirurgischer Instrumente, Textilien, Verbandsmaterial und Glaswaren
• Pharma‑Produktion und Qualitätssicherung: Sterilisation von Materialien, Medien und Produktionsequipment
• Forschungs‑ und Mikrobiologielabore: Sterilisation von Instrumenten, Medien und kompatiblen Laborabfällen
• Medizinische Ausbildungsstätten: Bedarf an Durchsatzstarken Sterilisationsprozessen
• GMP‑Bereiche: validierbare Zyklen mit Zyklusüberwachung, Druckerausgabe und Nachvollziehbarkeit
• Industrielle Anwendungen: Sterilisation kompatibler Komponenten und Textilien

Standardzubehör

• Drucker
• Ein interner Wagen
• Ein externer Transportwagen

Optionales Zubehör

• Druckluftkompressor
• Wasseraufbereitungsanlage

Technische Daten

• Kapazität: 360 L
• Betriebstemperatur: 105–138°C
• Konstruktionstemperatur: 144°C
• Konstruktionsdruck: -0.1–0.3 MPa
• Nennbetriebsdruck: 0.245 MPa
• Vakuum: -0.086 MPa
• Temperaturgleichheit: ≤ ±2.0°C
• Zykluszeit pro Charge: ca. 40–70 Minuten (abhängig von Programm und Ladung)
• Kammermaterial: SS304
• Innenflächenf finish: 0.4 μm
• Türtyp: automatische Doppeltür
• Dichtung: Hochtemperatur‑Silikon bis 250°C
• Mantelmaterial: SS304
• Luftfilter: ≤ 0.22 μm
• Wärmedämmung: Aluminium‑silicat, T = 30 mm
• Sterilisationsgestell: SUS304 Edelstahl
• Außenverkleidung: Stah lblech mit Lackierung
• Spannung: 380 V, 50 Hz
• Leistung: 2 + 24 kW
• Wasserdruck: 0.1–0.2 MPa
• Druck Druckluft: 0.4–0.7 MPa
• Dampfdruck: 0.3–0.7 MPa
• Dampfverbrauch: ≤ 25 kg
• Wasserverbrauch: ≤ 200 kg
• Pumpe: Niedriger Durchfluss, hohe Förderhöhe
• Dampferzeuger: Eingebauter gesättigter Dampferzeuger
• Touchscreen: HMI Programmwahl & Parametereinstellung
• Drucker: Ausgabe des Sterilisationsberichts
• Temperatursensor: hohe Präzision
• Drucksensor: hohe Präzision
• Druckmanometer: Klasse 1.6, Edelstahlscheibe
• Gesamtmaße (L × B × H): 1250 × 1300 × 1900 mm
• Kammergröße (L × B × H): 600 × 600 × 1000 mm
• Nettogewicht: 1080 kg
• Bruttogewicht: 1150 kg
