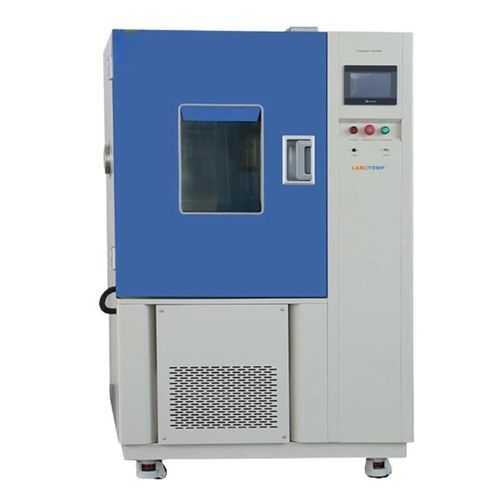

Thermostatischer Testkammer CTC-01

KlimaTemperaturThermoschock

Übersicht
Die Kryokammer Labotemp CTC-01 ist eine präzise Temperaturprüfkammer für Extremtemperaturen von −120°C bis +150°C. Sie wurde für thermische Zyklen, Temperaturschocks und Stabilitätsprüfungen an Elektronikkomponenten, Batterien sowie Luftfahrt- und Fahrzeugteilen entwickelt. Die Anlage bietet eine enge Regelung (±0,5°C), schnelle Rampenraten (Heizung bis 3°C/min, Kühlung 1°C/min) und eine Tecumseh-Kaskadenkältemaschine für zuverlässige Tiefkühlung.

Hauptvorteile

• Großer Temperaturbereich geeignet für kryogene und Umwelttests (−120°C bis +150°C).
• Präzise und gleichmäßige Temperaturregelung: ±0,5°C Schwankung, ±2,0°C Abweichung.
• Effiziente thermische Zyklen durch schnelles Heizen (3°C/min) und kontrolliertes Kühlen (1°C/min).
• Robuste Bauweise mit Innenraum aus SUS304-Edelstahl und lackierter Stahlblechaußenhaut.
• Programmierbarer Farb-LCD-Touchscreen-Controller mit Ethernet/PC Link für Automatisierung und Datenaufzeichnung.

Funktionen

• Tecumseh-Kaskadenkälteeinheit (Kaskadenkompressor) für Tiefkühlung.
• Mechanisches Kompressionskältesystem.
• Heizelement: Nichrome-Heizung.
• Temperatursensor: PTR Platinwiderstand PT100Ω / MV Klasse A.
• Luftzirkulation über Radialgebläse für gleichmäßigen Luftstrom.
• Beobachtungsfenster mit Innenbeleuchtung und doppellagiger, thermo-stabiler Silikondichtung.
• Mehrfache Schutzvorrichtungen: Übertemperatur, Überstrom, hoher Kältemitteldruck, FI-Schutz.
• Hochwertige Wärmeisolierung: Polyurethanschaum und Isolierwatte.
• Standardausführung: 1 Kabeldurchführung (Φ50) mit Verschluss; 2 Regalebenen.

Anwendungen

• Temperaturzyklen und Temperaturschocktests für elektronische Bauteile, Batterien und Baugruppen.
• Zuverlässigkeits- und Stabilitätsprüfungen für Luftfahrt- und Fahrzeugteile.
• Forschungslabore, Qualitätssicherung, Halbleiter, Verteidigung und industrielle Prüfumgebungen.

Spezifikationen (Tabelle)
Temperaturbereich: -120℃ ~ +150℃
Innenvolumen: 100 L
Stromversorgung: 380V 50Hz
Innenmaß (B×T×H): 700×800×900 mm
Gesamtmaß (B×T×H): 1200×1340×2020 mm
Temperaturschwankung: ±0,5°C
Temperaturabweichung: ±2,0°C
Kühlrate: 1°C / min
Heizrate: 3°C / min
Kühlsystem: Mechanisches Kompressionskältesystem
Kältemittelaggregat: Kaskadenkompressor (Tecumseh cascade)
Heizelement: Nichrome-Heizung
Controller: Programmierbarer Farb-LCD-Touchscreen-Controller, Ethernet-Anschluss, PC Link
Temperatursensor: PTR Platinwiderstand PT100Ω / MV Klasse A
Luftzirkulation: Radialgebläse
Außenmaterial: Stahlblech mit Schutzbeschichtung
Innenmaterial: SUS304-Edelstahl
Wärmeisolierung: Polyurethanschaum und Isolierwatte
Beobachtungsfenster: Innenbeleuchtung, doppellagige thermo-stabile Silikondichtung
Standardkonfiguration: 1 Kabeldurchführung (Φ50) mit Verschluss; 2 Regalböden
Maximale Geräuschentwicklung: 65 dBA
Sicherheitsvorrichtungen: Übertemperaturschutz; Überstromschutz; Kältemittel Hochdruckschutz; FI-Schutz
Nettogewicht: 480 kg
Bruttogewicht: 578 kg

Standardzubehör / Ersatzteile

• Temperatursensor
• Leistungssteller (Solid-State-Relais)
• Schütz (Contactor)

Technische Daten

• Modell: CTC-01
• Temperaturbereich: -120℃ bis +150℃
• Innenvolumen: 100 L
• Innenmaße (B×T×H): 700 × 800 × 900 mm
• Gesamtmaße (B×T×H): 1200 × 1340 × 2020 mm
• Heizrate: 3°C / min (Durchschnitt, ohne Last)
• Kühlrate: 1°C / min (Durchschnitt, ohne Last)
• Temperaturschwankung: ±0,5°C
• Temperaturabweichung: ±2,0°C
• Controller: Programmierbarer Farb-LCD-Touchscreen mit Ethernet und PC Link
• Refrigeration: Kaskadenkompressor mit mechanischem Kompressionskältesystem (Tecumseh cascade)
• Innenmaterial: SUS304-Edelstahl
• Außenmaterial: Stahlblech mit Schutzbeschichtung
• Wärmeisolierung: Polyurethanschaum und Isolierwatte
• Luftzirkulation: Radialgebläse
• Beobachtungsfenster: Doppellagige thermo-stabile Silikondichtung mit Innenbeleuchtung
• Standardkonfiguration: 1 Kabeldurchführung (Φ50) mit Verschluss; 2 Regalböden
• Geräuschpegel: ≤65 dBA
• Nettogewicht: 480 kg; Bruttogewicht: 578 kg
• Sicherheitsvorrichtungen: Übertemperatur, Überstrom, Kältemittel Hochdruck, FI-Schutz
