Thermostatischer Testkammer SDC-04

KlimaFeuchteTemperatur

Übersicht

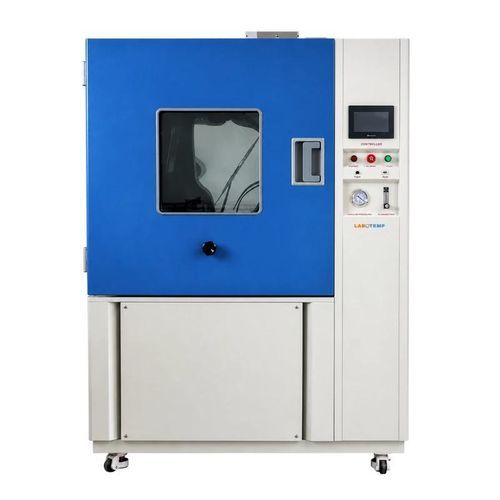

Die Sand- und Staub-Prüfkammer Labotemp SDC-04 bietet eine kontrollierte Umgebung zur Bewertung der Beständigkeit von Produkten gegenüber in der Luft schwebendem Sand und Staub unter simulierten Feldbedingungen. Die Kammer verfügt über ein 1000 L großes Edelstahlarbeitsvolumen, einen Temperaturbereich von Umgebung bis +50°C, eine Luftfeuchte unter 30 % RH sowie programmierbare Blas- und Prüfzeiten bis zu 99 h 59 min. Sie ist für IP5X- und IP6X-Eindringprüfung gemäß IEC 60529 und ISO 20653 ausgelegt und eignet sich für Elektronik, Fahrzeugkomponenten, Beleuchtung, militärische Ausrüstung und industrielle Baugruppen. Ein programmierbarer Farb-LCD-Touchscreen mit Ethernet- und USB-Anschluss sowie eine staubgeschützte Prüfstromsteckdose 16 A ermöglichen eine effiziente Prüfverwaltung.

Betrieb & Konstruktionsdetails
Der SDC-04 kombiniert eine vertikale Luftzirkulation mit einem vibrationsunterstützten Trichter, um eine gleichmäßige Staubaufwirbelung zu gewährleisten und Pulverablagerungen zu vermeiden, sodass reproduzierbare Prüfbedingungen entstehen. Ein Nichrom-Heizsystem hält das zirkulierende Talkumpulver trocken für stabile Leistung. Das integrierte Vakuumsystem mit Manometer, Regler und Luftfilter simuliert präzise reale Staubeindringungsbedingungen. Das Innere besteht aus korrosionsbeständigem SUS304-Edelstahl; das Gehäuse aus A3-Stahl mit Schutzbeschichtung. Mehrere Schutzfunktionen (Überschaltungs-, Überstrom-, Fehlerstrom- und Phasensequenzschutz), ein programmierbarer 7-Zoll-Touchscreen, integrierte LED-Beleuchtung, Sichtfenster und elektromagnetische Türverriegelung vereinfachen die Bedienung und erhöhen die Sicherheit.

Hauptmerkmale

• Gleichmäßige Staubbelastung durch vertikale Zirkulation und vibrationsunterstützten Trichter für reproduzierbare Tests.
• 1000 L Prüfvolumen mit programmierbarem 7-Zoll-Farb-LCD-Touchscreen; Ethernet- und USB-Konnektivität.
• Industrielle Bauweise: SUS304-Innenraum und A3-Stahlgehäuse mit Schutzbeschichtung.
• Programmierbare Blas- und Prüfzeiten bis zu 99 h 59 min für verlängerte Zyklen.
• Integriertes Vakuumsystem mit Manometer, Luftfilter und Regler für kontrollierte Staubeindringungstests.
• Nichrom-Heizsystem zur Trocknung des zirkulierenden Staubs während der Tests.
• 16 A staubgeschützte Prüfstromsteckdose zur Stromversorgung der zu prüfenden Geräte.
• Sichtfenster mit integrierter LED-Beleuchtung und elektromagnetischer Türverriegelung.
• Umfassende Schutzfunktionen: Übertemperatur-, Überstrom-, Fehlerstrom- und Phasensequenzschutz.
• Ausgelegt zur Durchführung von IP5X- und IP6X-Staubprüfungen nach IEC 60529 und ISO 20653.

Anwendungsbereiche

• Elektronik- & Elektrotechnik-Prüfungen
  Bewertung des Staubeintrittsschutzes von Gehäusen, Geräten und Bauteilen.
• Prüfung von Fahrzeugkomponenten
  Durchführung von Sand- und Staubtests an Teilen, Steckverbindern und Baugruppen für staubige Einsatzumgebungen.
• Prüfung von Beleuchtungsausrüstung
  Beurteilung des Staubschutzes von Leuchten, Armaturen und elektrischen Gehäusen.
• Prüfung industrieller Ausrüstung
  Überprüfung des Schutzes von Gehäusen und der Haltbarkeit von Industrieanlagen in staubigen Umgebungen.
• Militär- & Verteidigungsprüfungen
  Unterstützung der Umweltqualifizierung, wenn Widerstand gegen schwebende Partikel erforderlich ist.
• Gehäuse- & IP-Prüfungen
  Geeignet zur Durchführung von IP5X- und IP6X-Staubprüfungen gemäß IEC 60529 und ISO 20653.

Spezifikationen (Tabellenansicht)
Performance & Test — Innenvolumen: 1000 L
Performance & Test — Temperaturbereich: Umgebung bis +50°C
Performance & Test — Luftfeuchtebereich: <30% RH
Performance & Test — Normaler Drahtdurchmesser: 50 μm
Performance & Test — Nomineller Abstand zwischen Drähten: 75 μm
Performance & Test — Flugzeit: 0 ~ 99 h 59 min
Performance & Test — Blaszeit: 0 ~ 99 h 59 min
Performance & Test — Maximaler Geräuschpegel: 65 dBA
Sicherheit & Elektrik — Außenmaterial: A3-Stahlblech mit Schutzbeschichtung
Sicherheit & Elektrik — Innenmaterial: SUS304-Edelstahl
Sicherheit & Elektrik — Stromversorgung: 220V 50/60 Hz
Sicherheit & Elektrik — Umgebungsbedingungen: 5°C bis +35°C, ≤85% RH
Konstruktion & Steuerung — Tür: eine Tür mit einem Sichtfenster
Konstruktion & Steuerung — Sichtfenstergröße: 475 × 475 mm
Konstruktion & Steuerung — Heizelement: Nichrom-Heizer
Konstruktion & Steuerung — Vakuumsystem: Manometer, Luftfilter, Druckregler und Verbindungsrohr
Konstruktion & Steuerung — Prüfstromsteckdose: staubgeschützte Steckdose, 16 A
Konstruktion & Steuerung — Türverriegelung: elektromagnetische Verriegelung
Konstruktion & Steuerung — Innenmaße (B × T × H): 1000 × 1000 × 1000 mm
Konstruktion & Steuerung — Gesamtabmessungen (B × T × H): 1330 × 1450 × 1960 mm
Konstruktion & Steuerung — Nettogewicht: 415 kg
Konstruktion & Steuerung — Bruttogewicht: 559 kg
Konstruktion & Steuerung — Verpackungsmaß: 1590x1550x2250 mm
