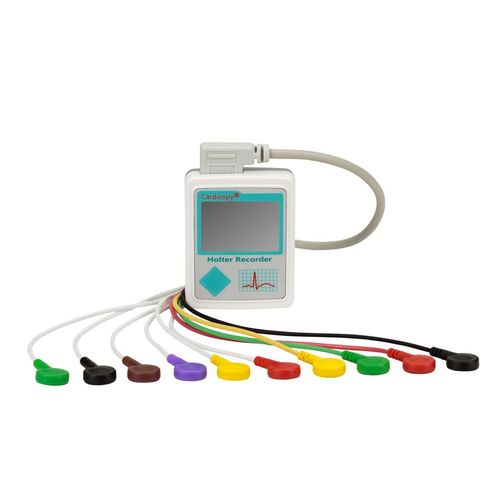

Langzeit-EKG / 12 Kanäle EC-12H

3 Kanäle2 KanäleBluetooth

Kurzbeschreibung
Zwölfkanaliges Full-Disclosure Holter-EKG-System mit Rekorder, Cardiospy-Analyse-Software und USB-Schnittstelle. Je nach Rekordereinstellung und verwendetem Patienten-Kabel kann das EC-12H 1, 2, 3 oder 12 Kanäle aufzeichnen. Geeignet für Langzeit-Ambulanzüberwachung und klinische Holter-Analysen.

Detaillierte Informationen
Cardiospy bietet schnelle automatische Auswertung und Editierung mit nahezu 100% Genauigkeit in Routineabläufen. Analysen umfassen Rhythmus, ST, PQ, QT, Vorhofflimmern und -flattern, Schenkelblock und AV-Block, zeit- und frequenzbasierte HRV sowie Berechnung von HRT- und microV‑TWA-Parametern. Die Software verfügt über flexible Berichtsbearbeitung und Druckoptionen, Netzwerkunterstützung, mehrsprachige Oberfläche und PC-Überwachung per Bluetooth.

Das System besteht aus
1 Stk. EC-12H Holter-Rekorder + Cardiospy-Analyse-Software + USB-02/B Schnittstelle + Zubehör.

Basisausstattung

• USB Card Installationssoftware — ACC-0SWCD-02
• USB-02/B Schnittstelle — DEV-0USBB-02
• Rekorder-Tasche (EC-2-3-12H V5/V6) — BAG-0012H-01
• Rekorder-Tasche (EC-2-3-12H V5/V6) — BAG-0012H-04
• 1,2 V Akkus (AAA) — BAT-00000-01
• Batterieladegerät MINI — CHA-0002X-01
• 12 CH Standard-Patientenkabel (HDMI‑Snap) — CAB-00L12-05
• NEHB Patientenkabel (HDMI‑Snap, 45 cm) — CAB-00LNE-06
• Datenübertragungskabel (USB A – HDMI) — CAB-00REC-06
• Verlängerungskabel für USB-02 — CAB-00USB-01
• Gehäuse für Systeme – New — CAS-00000-03
• Einweg-EKG-Elektroden — ELE-00000-01
• Installations- und Update-Anleitung — USR-00000-01
• Benutzerhandbuch für Holter-Rekorder — USR-00000-02

Wählbares Zubehör

• 2 CH bipolares Patientenkabel (HDMI‑Snap, 45 cm) — CAB-00L02-06
• 2 CH bipolares Patientenkabel (HDMI‑Snap, 80 cm) — CAB-00L02-05
• 3 CH bipolares Patientenkabel (HDMI‑Snap, 45 cm) — CAB-00L03-06
• 3 CH bipolares Patientenkabel (HDMI‑Snap, 80 cm) — CAB-00L03-05
• NEHB Patientenkabel (HDMI‑Snap, 80 cm) — CAB-00LNE-07
• Kabelklemme — ACC-CLAMP-01

Technische Daten

• Produkt: EC-12H
• Bipolare EKG-Kanäle: 1, 2, 3, 12
• Weitere EKG-Kanäle: +PM, NEHB, Standard 12 CH
• Atemerfassung: Ja
• Unterstützte Patienten-Kabel: 1, 2, 3 und 12 Kanäle
• Anzahl Snap‑Leads: 3, 4, 5, 7, 10
• Maximale Aufzeichnungsdauer (ohne Batteriewechsel): 24 h
• Batteriewechsel während der Aufzeichnung: Ja
• Maximale Aufzeichnungsdauer (mit Batteriewechsel): 336 h
• Dynamischer Bereich: ±18 mV
• DC-Offset-Bereich: ±600 mV
• Frequenzgang: 0,05 Hz – 150 Hz
• Abtastrate (pro Ableitung): 125, 250, 500, 1000 Hz
• Aufzeichnungsrate: 125, 250, 500, 1000 Hz
• Gleichtaktunterdrückung: 120 dB
• A/D-Auflösung: 16 bit
• Eingangswiderstand: >100 MΩ
• Stromversorgung: 1 × 1,2 V AAA NiMH (oder 1 × 1,5 V AAA Alkaline)
• Batterielebensdauer: min. 24 h, bis zu 48 h mit Hochkapazitätsbatterie
• Speicherkartenkapazität: integrierte 8 GB (microSD)
• Interne Spannung (max): 3,3 V
• Anzeige: LCD (Graustufen 160 × 100 Pixel)
• Bewegungserkennung 3D: Ja
• Patienten-Ereignistaste: Ja
• EKG-Überwachung: per Bluetooth am PC und auf dem LCD
• Datenauslese: per USB-Kabel
• Schutzart gegen Wasser: IP22
• Größe: 53 × 67,5 × 18,5 mm
• Gewicht: ~50 g
