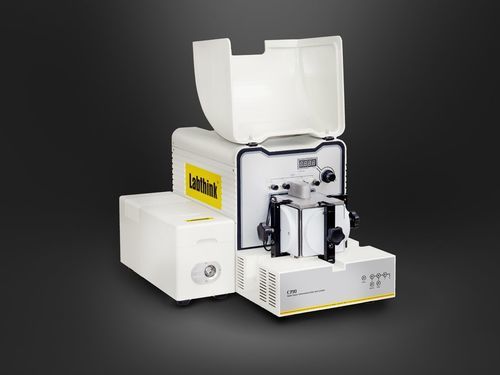

Durchflusstester C390M

FeuchtigkeitTemperaturWasserdampf-Durchlässigkeit

Das C390M-System zur Prüfung der Wasserdampf-Transmissionsrate ist ein Gerät mit Infrarot-Sensormethode, entwickelt zur Messung der Wasserdampfdurchlässigkeit (WVTR) von Barrierematerialien mit hoher, mittlerer und niedriger Feuchtigkeitsbarriere, konform mit ISO 15106-2 und ASTM F1249. Es verfügt über einen integrierten Prüfblock mit 3 Prüfkammern, hochpräzise Sensoren und ein rechnergestütztes System zur Regelung von Temperatur, Luftfeuchte und Gasfluss für empfindliche und reproduzierbare Ergebnisse.

Produktmerkmale

• Innovative Sensortechnologie: Labthink’s Infrarot-Wasserdampf-Analysesensor der neuen Generation, entwickelt von Labthink Global R&D, für hohe Präzision und Stabilität.
• Erprobte Fertigung: 30 Jahre Erfahrung für zuverlässiges Design, Materialauswahl und Produktion.
• Vollständige Produktlinie, die mehrere Prüfstandards und -methoden unterstützt (gravimetrisch, infrarot, elektrolytisch, Feuchte, coulometrisch).
• Integriertes Blockdesign mit 3 Prüfkammern für hohe Prüfeffizienz.
• Präzise Einstellung von Temperatur, Feuchte und Strömungsrate des Prüfgas.
• Kurze Aufwärmzeit; Prüfbedingungen werden schnell erreicht.
• Kein Bedarf an flüssigen Kühlmitteln, Katalysatoren oder speziellen Gasgemischen.
• Professionelle und schnelle Prüfmodi zur Erfüllung unterschiedlicher Anwendungsanforderungen.
• Referenzfolien zur Systemkalibrierung verfügbar.
• Kernesensoren und wichtige Teile verfügen über Selbstschutzfunktionen.
• Ausgestattet mit internem Computer (kein externer PC erforderlich); Netzwerkanschluss und USB-Ports vorhanden.
• Unterstützt Verpackungsprüfungen und intelligente Gaseinsparfunktionen zur Reduzierung des Prüfgasverbrauchs.
• Professionelle, mehrstufige Software mit verschiedenen Berichtformaten; Labthink-exklusives DataShield™ bietet sichere Verwaltung von Prüfdatensätzen/-berichten.
• Optionales Computersystem konform mit China GMP und optionale CFR21 PART11-Unterstützung für regulierte Umgebungen.

Prüfprinzip
Die Probe wird in einer Diffusionszelle montiert, die in eine trockene Kammer und eine feuchtigkeitskontrollierte Kammer geteilt ist. Trockenes Stickstoffgas kehrt die trockene Seite aus; der durch die Probe permeierende Wasserdampf wird vom trockenen Stickstoff zur Infrarot-Sonde getragen, die elektrische Signale erzeugt. Der WVTR wird durch Analyse dieser Signale berechnet. Bei Verpackungsproben erfolgt der trockene Stickstofffluss innerhalb der Probe, während die Außenseite einer Hochfeuchteumgebung ausgesetzt wird.

Prüfstandards

• ISO 15106-2
• ASTM F1249
• GB/T 26253-2010
• TAPPI T557
• JIS K7129
• YBB 00092003-2015

Anwendungen

• Folien: Kunststofffolien, Kunststoffverbundfolien, Papier-Kunststoff-Verbundfolien, Geomembranen, koextrudierte Folien, aluminisierte Folien, Aluminiumfolie/Verbundfolien, Glasfaserpapier-Verbundfolien, etc.
• Platten/Bahnen: PP, PVC, PVDC, Metallfolie, Film und Siliziumwafer.
• Papier und Karton: Tabakverpackungspapier, Papier-Kunststoff-Verbundfolie, etc.
• Verpackungen: Kunststoff-, Gummi-, Papier/Kunststoff-Verbund-, Glas- und Metalverpackungen (z. B. Getränkeflaschen, Ölverpackungen, Tetra Pak-Materialien, Vakuumbeutel, Metalldosen, Kosmetikverpackungen, Zahnpastatuben, Joghurtbecher, etc.).
• Erweiterte Anwendungen: Verpackungsverschlüsse, Solar-Backsheets, LCD-Monitore & -Folien, verschiedene Rohre (z. B. PPR), Blisterverpackungen, aseptische Wundschutzfolien, Gesichtsmasken, Kunststoffgehäuse von Batterien und andere verwandte Verpackungs-/Industriematerialien.

Technische Daten

• Messbereich (Standard): 0.05 ~ 40 g/(m2·d)
• Messbereich (Verpackung): 0.00025 ~ 0.2 g/(pkg·d)
• Auflösung: 0.001 g/(m2·d)
• Wiederholbarkeit: der größere Wert aus ±0.05 und 2%
• Prüftemperatur: 10 ~ 55 °C ±0.2 °C
• Prüf-Luftfeuchte: 5% ~ 90% RH ±1%, 100%
• Prüfkammer: 3 Prüfkammern
• Probengröße: 108 mm × 108 mm
• Probenstärke: ≤ 3 mm
• Standard Prüfbereich: 50 cm²
• Trägergas: 99.999% hochreines Stickstoff (nicht geliefert)
• Druck des Trägergases: ≥ 0.28 MPa / 40.6 psi
• Anschlussgröße: 1/8 Zoll Metallrohr
• Zusatzfunktionen (optional): Verpackungsprüfung (max. 3 L), DataShield™ Datenverwaltung, GMP-konformes Computersystem, CFR21 Part11 Konformität.
