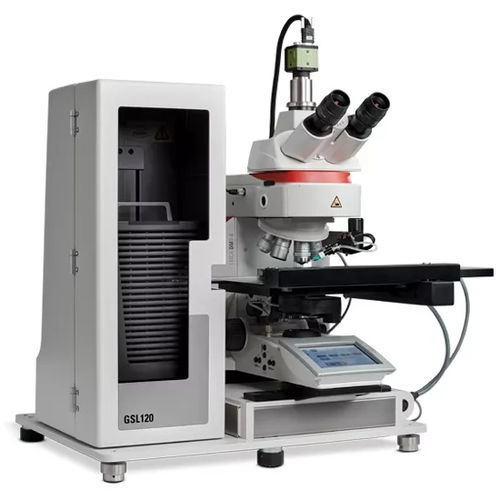

Vollautomatisches Zell-Imaging-System CytoInsight GSL

für Forschungszweckezur Karyotypisierungfür Immunofluoreszenz

Übersicht
Das automatisierte Bildanalyse- und Fallmanagementsystem CytoInsight GSL ist eine umfassende Cytogenomics-Lösung, die Qualität und Durchlaufzeiten von der Bilderfassung bis zur Analyse verbessert und gleichzeitig den manuellen Aufwand in jedem Verfahrensschritt reduziert. Die Plattform unterstützt Hellfeld- und Fluoreszenzbildanalyse, unbegrenztes Scannen für „Walk-away“-Betrieb, erweiterte Systemflexibilität und verbesserte Cybersicherheitsfunktionen.

Wesentliche Funktionen

• Automatisierte Bildanalyse und Fallverwaltung von vorbereiteter Objektträgerfolie bis zum Bericht und zurück
• Unterstützung für Hellfeld- und Fluoreszenzmikroskopie
• Unbegrenzte Scan-Kapazität mit Hot-Swapping der Objektträger-Einsätze für kontinuierliches Scannen
• Gemischtes Batch-Scanning: kombinierte Sitzungen für Karyotypisierung, Interphase-Spot-Auswertung für FISH und Gewebe-FISH-Proben
• Flexible Konfigurationen (Scanning-Stationen, Capture-Stationen, Review-Stationen) zur Anpassung an Anwendungen, Durchsatz und Netzwerk-Anforderungen
• On-Screen-Analyse zur Verbesserung der Ergonomie und zur Eliminierung dunkler Arbeitsräume
• Option für Fernzugriff zur Analyse und Begutachtung, ermöglicht geografische Zusammenarbeit und Direktor-Revision

Produktmerkmale (detailliert)

• Plattform ermöglicht Erweiterung mit vollautomatischem Scannersystem, Capture-Stationen und Review-Stationen
• Gemischtes Batch-Scanning für kombinierte Karyotypisierung, Interphase-Spot-Auswertung (FISH) und Gewebe-FISH
• Unbegrenzte Scan-Kapazität mit Hot-Swap-Funktion; Pause des aktuellen Batches und Austausch einzelner Objektträger-Einsätze
• Flexible Konfigurationen mit steigenden Automatisierungsstufen zur Optimierung technischer Ressourcen
• Benutzerdefinierte Einstellungen für Break-apart-, Enumerations- und Fusion-Assays
• Module für Scannen, Erfassen, Analysieren und Berichten für Hellfeld und FISH, einschließlich: Karyotypisierung; automatisierte/manuelle Spot-Zählung für zelluläre FISH; Gewebe-FISH; flexibles Karyotyping (nicht-menschliche Spezies); Karyotype CGH; M-FISH; Multi-Session-Scoring; integrierte flexible Berichterstattung; Fernzugriff
• 12 Megapixel CMOS-Kamera für hochauflösende Bilder und schnelle Bildverarbeitung
• Robuster Hochgeschwindigkeits-Datentransfer mittels Solid State Drive (SSD)
• Integration des motorisierten Leica DM6 B-Mikroskops für flexible, intelligente Automatisierung
• Fallverfolgung und Statistiken: automatische Verfolgung analysierter Zellen, digitale Aufzeichnung von Zählungen/Ergebnissen, Fortschrittsverfolgung pro Klasse, Fallstatistiken für Arbeitslast- und Qualitätsmanagement
• Bildexportfunktion zur Verwendung mit automatisierter Karyotypisierung; Chromosomenzählung/-nummerierung, Zentromeridentifikation, Segmentierung und Klassifikation in ein Karyogramm

Software und Cybersicherheit

• Kompatibilität mit Windows 11 für erhöhte Cybersicherheit
• Benutzerkonfiguration und Protokollierungsfunktionen
• Administrator-gesteuerter Zugriff für ausgewählte Benutzer und Funktionen
• Fernzugriffslösung für Hellfeld- und Fluoreszenzanalysefälle verfügbar, zur Unterstützung verteilter Reviews und Zusammenarbeit

Reagenzien / Verbrauchsmaterialien
Kreatech FISH-Sonden: Durch die Kombination der REPEAT-FREE-Technologie mit der proprietären ULS-Markierungsmethode von Kreatech Diagnostics liefern Kreatech-Sonden verbesserte FISH-Leistung. Die REPEAT-FREE-Technologie entfernt repetitive Elemente durch subtraktive Hybridisierung, um spezifische Bindungskinetiken zu verbessern und den Bedarf an Blocker-DNA zu eliminieren. Die ULS-Markierung liefert eine homogene und konsistente Kennzeichnung der fluoreszenten Farbstoffe.

Produktspezifikation
Spezifikation — Beschreibung
GSL 120 Kapazität — Chargenkapazität 120 Objektträger
GSL 10 Kapazität — Chargenkapazität 10 Objektträger
Kameraport — Feste 1x C-Mount ohne Optik
Nenn-Eingangsspannung — 120V / 230V AC (Auto-Sensing)
Netzversorgung — +/- 10% Nennspannung
Eingangsfrequenz — 50 Hz +/- 3 Hz (Auto-Sensing)
Geräuschemission — <60 dBA im Normalbetrieb
Lagerbedingungen — Temperatur: -15° bis 45°C (5° bis 113°F)
Lagerbedingungen — Luftfeuchte: 20-90% nicht kondensierend (38,7°C)
Betrieb (Allgemein) — Innengebrauch
Betrieb (Allgemein) — Umgebungstemperatur: 15° bis 35°C (59° bis 95°F)
Betrieb (Allgemein) — Luftfeuchte: 20-70% nicht kondensierend; Maximale relative Feuchte: 70% bei Temperaturen bis 36°C (96,8°F)
Betrieb (GSL-Scanning) — Optimale Temperatur: 20° bis 25°C (68° bis 77°F).

Konfigurationen (Zusammenfassung)

• Scanning-Station mit GSL120 automatischem Slide-Loader: CytoInsight GSL Workstation (Software und Schutzschlüssel), Computer mit Windows OS, Monitor, USV, 12 MP CMOS-Kamera, Leica DM6 B automatisiertes Mikroskop mit motorisiertem XY-Tisch und automatischem Öler, Barcode-Reader, GSL 120 automatischer Slide-Loader (120 Objektträger)
• Scanning-Station mit GSL10 automatischem Slide-Loader: gleiche Workstation-Komponenten mit GSL 10 Loader (10 Objektträger)
• Capture-Station mit Leica DM6 B Mikroskop: Workstation, 12 MP Kamera, Leica DM6 B mit mechanischem XY-Tisch, Xylis LED-Lampe für FISH-Station
• Capture-Station (ohne Mikroskop): Workstation, 12 MP Kamera, optionale Xylis LED-Lampe
• Review-Station: CytoInsight GSL Software und Schutzschlüssel, Computer mit Windows OS, Monitor, USV

Haftungsausschluss
Nur für Forschungszwecke. Nicht für diagnostische Verfahren geeignet.

Spezifikationen / Technische Daten

• Modell / Serie: CytoInsight GSL
• GSL 120 Chargenkapazität: 120 Objektträger
• GSL 10 Chargenkapazität: 10 Objektträger
• Kamera: 12 Megapixel CMOS-Kamera (hochauflösend)
• Kameraport: Feste 1x C-Mount (ohne Optik)
• Mikroskop: Kompatibel mit Leica DM6 B (motorisierter XY-Tisch für Scanning-Stationen; mechanisches XY für Capture)
• Automatisierte Funktionen: automatischer Öler, automatischer Slide-Loader (GSL 10 oder GSL 120), Barcode-Reader, Hot-Swap-Fähigkeit der Einsätze
• Lager-Temperaturbereich: -15° bis 45°C (5° bis 113°F)
• Betriebstemperaturbereich: 15° bis 35°C (allgemein); optimal 20° bis 25°C für GSL-Scanning
• Feuchte: Lagerung 20-90% nicht kondensierend; Betrieb 20-70% nicht kondensierend (max 70% bis 36°C)
• Stromversorgung: Nenn-Eingangsspannung 120V / 230V AC (Auto-Sensing); Eingangsfrequenz 50 Hz +/- 3 Hz (Auto-Sensing); Netzspannungstoleranz +/-10%
• Geräuschemission: <60 dBA während Normalbetrieb
• Daten Speicherung/Transfer: SSD für Hochgeschwindigkeitsdatentransfer
• Software: CytoInsight GSL Anwendung mit Softwareschutzschlüssel; Windows OS kompatibel (Windows 11 unterstützt)
