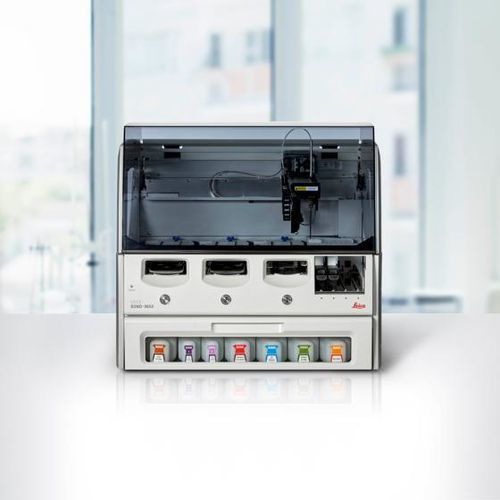

Vollautomatisches Probenvorbereitungsgerät BOND-MAX

ImmunohistochimieLaborfür in situ Hybridisierung

Overview
Der BOND-MAX ist ein kompakter, vollautomatischer IHC/ISH-Färbeautomat für Pathologie- und Forschungslabore, die hohe Durchsätze bei geringer Stellfläche benötigen. Die drei unabhängigen Tabletts gewährleisten eine konstante Laufzeit von 3,5 Stunden. Das Covertile-Reagenzienauftragsystem ermöglicht volumenreduzierte, schonende Applikationen zum Gewebeschutz und zur Reduzierung von Reagenzienverbrauch. Das Gerät bietet umfangreiche Reagenzienoptionen und skalierbare Konnektivität zur Integration in Laborabläufe.

Key Product Features

• Platzsparender Tischautomat für automatisierte IHC/ISH-Färbungen.
• Drehtablett-Architektur mit konstanten 3,5‑Stunden-Laufzeiten für planbare Abläufe.
• Unabhängige Tabletts erlauben das Nachladen von Objektträgern und Zugriff während des Laufs.
• Platz für bis zu 29 Antikörper (mit Detektion geladen) und Hot-Swap-Funktion ohne Unterbrechung der Färbung.
• BOND Covertile-System unterstützt 100 µL und 150 µL Färbevolumen für schonende, reagenzsparende Applikation.
• Transparente Reagenzflaschen zur visuellen Füllstandskontrolle und durchgängigen Verfügbarkeit von Kits, Antikörpern und Sonden.
• Aufgabenorientierte, visuelle Benutzeroberfläche zur Optimierung des Bedienablaufs.
• BOND Liquid Level Sensor misst Reagenzienvolumen vor der Abgabe, um vollständige Zyklen sicherzustellen.
• Skalierbare Integration mit BOND-ADVANCE und LIS für netzwerkbasierte Instrumentenverwaltung und konfigurierbare Arbeitszellen.

Notes on Usage
Entwickelt, um die Objektträgerleistung zu steigern und gleichzeitig die Stellfläche zu minimieren. Die Volumenreduktion durch Covertile verringert den Reagenzienverbrauch und erhält die Gewebemorphologie. Die Drehtablett-Architektur unterstützt gemischte Workflows (Batch und On‑Demand) und bietet operative Flexibilität für diagnostische und Forschungsanwendungen.

Available Documentation (selected)

• Broschüre - BOND-MAX (PDF)
• Konformitätserklärung für BOND-MAX (IVDR, PDF)

Videos (selected)

• Covertile System – Virtuelle Demo der Reagenzienapplikation (Video)

Technical specifications

• Abmessungen (B x H x T): 760 mm x 703 mm x 800 mm (29,9 in x 27,6 in x 31,5 in)
• Gewicht (trocken): 120 kg (265 lbs)
• Objektträgerkapazität: 30 (3 Tabletts à 10 Objektträger; Tabletts kontinuierlich austauschbar)
• Anzahl Reagenzienbehälter: 36
• Färbevolumen: 100 µL und 150 µL
• Volumen Reagenzienbehälter: 7 mL und 30 mL
• Kapazität Titrationsbehälter: 6 mL
• Kapazität Bulk-Reagenzbehälter: 1 L oder 2 L
• Kapazität Behälter für gefährliche Abfälle: 2 L
• Kapazität Standard-Abfallbehälter: 9 L
• Betriebsspannung: 90 V bis 264 V (Nennspannung 100 V bis 240 V)
• Leistungsaufnahme: 1000 VA
• Netzfrequenz: 50/60 Hz
• Betriebstemperatur: 5°C bis 35°C (41°F bis 95°F); Färbeleistung: 18–26°C (64–79°F)
• Maximale Heizleistung: 1200W/1000W
• Betriebsfeuchte (nicht kondensierend): 30 bis 80% rF
• Maximale Einsatzhöhe: 0 bis 1600 m (5250 ft)
• Schalldruckpegel (1 m): < 85 dBA maximal; < 65 dBA normaler Betrieb
• Akzeptierte Objektträger: Breite 24,64–26,0 mm; Länge 74,9–76,0 mm; Dicke 0,8–1,3 mm (Glas, ISO 8037/1)
• Beschriftungsbereich Objektträger: Breite 24,64–26,0 mm; Länge 16,9–21,0 mm
• Transport & Lagerung (verpackt): Lagertemperatur -20 bis 55°C; Lagerfeuchte < 80% rF; geeignet für Straßen- und Luftfracht
