Laborautomatisierungssystem für Flüssigkeitenhandling HistoCore SPECTRA

postanalytischfür LaboranalysatorenWorkflow

Produktübersicht

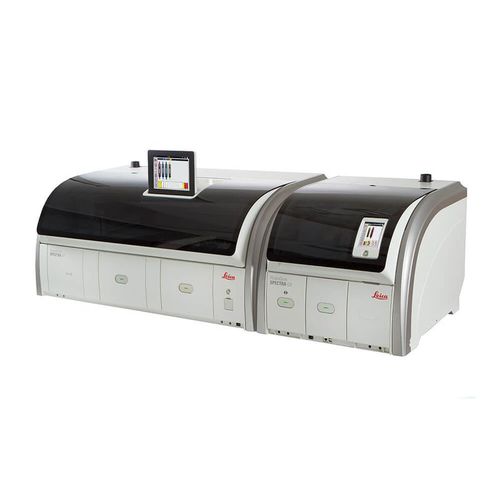

Die HistoCore SPECTRA Workstation kombiniert einen automatisierten H&E- und Spezialfärbeautomaten (ST) mit einem integrierten Hochdurchsatz-Eindeckautomaten (CV) und einem Transfermodul. Sie liefert reproduzierbare diagnostische Färbungen von Slide 1 bis zu 1.600 Slides und ermöglicht schnelles Deckglas-Trocknen (ab ca. 5 Minuten). Duale Roboterarme, farbcodierte Racks, RFID-überwachte Verbrauchsmaterialien und ein integrierter Heißluftofen reduzieren manuelle Schritte und unterstützen kontinuierliche Workflows.

Wesentliche Vorteile

• Reproduzierbare Ergebnisse: validierte Protokolle und Verbrauchsmaterialien für konsistente H&E- und Spezialfärbungen bis zu 1.600 Slides pro Kit.
• Optimierter Durchsatz: bis zu 360 H&E-Slides/Stunde (ST) und bis zu 570 Slides/Stunde getrocknet und eingebettet (CV) mit dualen Deckglaslinien für kontinuierliches Laden.
• Kürzere Durchlaufzeiten: integrierter Heißluftofen ermöglicht Deckglas-Trocknung in ca. 5 Minuten.
• Geringerer manueller Aufwand: farbcodierte Racks mit Auto-Start, RFID-Consumable-Tracking und softwaregestützte Badlayouts reduzieren Bedienereingriffe.
• Nachvollziehbarkeit: optionaler Barcodeleser und Verbrauchsüberwachung erleichtern Slide-Tracking und LIS-Integration.

Funktionen des Färbeautomaten

• Automatisierte Routine- und Spezialfärbung mit zwei Roboterarmen zur parallelen Verarbeitung von H&E- und Spezialfärbungen.
• Bis zu 36 Reagenz-Küvettenstationen und 6 Wasser-Flow-Stationen; Einzel-Slide-Zählung und RFID-gesteuerte Reagenzienverwaltung für Kostenkontrolle.
• Integriertes Baking/Drying per Heißluftofen; mehrere Racks können gleichzeitig getrocknet werden, externer Ofen wird überflüssig.
• Farbkodierte Rack-Technologie für automatischen Protokollstart und Verringerung von Bedienfehlern; intuitive Software zur Minimierung der Hands-on-Zeit.

Funktionen des Eindeckautomaten

• Dual unabhängige Deckglaslinien für hohen, durchgängigen Durchsatz und manuelle Nachladung.
• Integrierte Heißlufttrocknung mit sehr kurzen Trocknungszeiten (~5 Minuten) zur Beschleunigung des weiteren Prozesses.
• Zuverlässiger Auflage- und Push-Handling-Mechanismus mit validierten Ready-to-Use-Verbrauchsmaterialien; Glassensor erkennt gebrochene Deckgläser und entfernt diese automatisch.
• Große Ausgabekapazität (9-Rack-Schublade = 270 Slides) und Unterstützung verschiedener Etikettenarten.

Verbrauchsmaterialien und Färbesysteme

• Validierte HistoCore SPECTRA H&E Komponenten (Hemalast, Hämatoxylin, Differentiator, Bluing agent, Eosin) ausgelegt für bis zu 1.600 Slides pro Kit; Flaschenvolumen 380 mL.
• HistoCore SPECTRA CV X1 Einbettmedium: xilolbasierte, schnell trocknende Formulierung mit Antioxidans zur Verringerung von Ausbleichen; löslich in Xylol/Toluol und gängigen Ersatzstoffen.
• HistoCore SPECTRA CV Deckglas-Cartridges (Ready-to-Use) zur Reduzierung von Bruch und Fingerabdrücken; Cartridges verringern Feuchtigkeitsexposition.

Ressourcen und Medien
Produktbroschüren, technische Datenblätter, IFU und SDS stehen als Downloads zur Verfügung. Videos und 3D-Modelle veranschaulichen Workflow und optionalen Barcodeleser.

Technische Spezifikationen

• Stainer (HistoCore SPECTRA ST) Abmessungen (Haube geschlossen B x T x H): 135,4 x 78,5 x 61,5 cm; offen: 135,4 x 78,5 x 106 cm.
• Leergewicht ST: 165 kg; Gewicht mit Reagenzien ca. 215 kg. Nennversorgungsspannung: 100–240 V. Zertifizierungen: CE, c-CSA-us.
• Durchsatz ST: bis zu 360 H&E-Slides/Stunde. Rack-Kapazität: 30 (5-Slide-Rack für Spezialfärbungen). Küvettenstationen: 36; Volumen Küvetten: 380 mL; Wasserstationen: 6.
• Coverslipper (HistoCore SPECTRA CV) Abmessungen (Haube geschlossen B x T x H): 69 x 78,5 x 61,5 cm; offen: 69 x 78,5 x 106 cm. Leergewicht CV: 115 kg. Nennversorgung CV: 100–240 V AC +10%.
• Durchsatz CV: bis zu 570 Slides/Stunde. Unterstützte Objektträger: DIN ISO 8037/1 (76 x 26 mm). Deckglas pro Magazin: 300; Deckglasgröße: 24 x 50 mm. Ausgabe: 9 Racks = 270 Slides.
• H&E Systemkapazität: bis zu 1.600 Slides pro validiertem Kit. Haltbarkeit auf Gerät (Reagenzien): 7 Tage (produktabhängig). Detaillierte Verbrauchs- und Verpackungsdaten in der Produktdokumentation.
