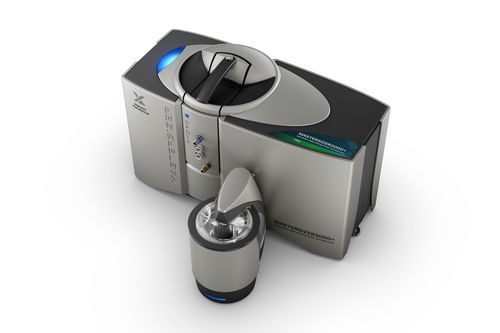

Laserbeugungs-Partikelmessgerät Mastersizer 3000+ Ultra

optischLaserLaserbeugung

Übersicht
Der Mastersizer 3000+ Ultra ist ein kompakter Laserbeugungs-Partikelgrößenanalysator, der Messungen von 0,01 bis 3500 µm durchführt. Er vereint einen einzelnen optischen Messweg, Dual-Wellenlängen-Erfassung und Softwaretools zur Methodenentwicklung, Routineprüfung und für regulierte Workflows.

Hauptmerkmale

• Partikelgrößenmessung mittels Laserbeugung mit Mie- und Fraunhofer-Analyse
• Messbereich: 0,01–3500 µm (einziger optischer Weg)
• Size Sure Messmodus (Patentanmeldung, KI-unterstützt)
• Mastersizer Xplorer Software mit Data Quality Guidance und SOP Architect
• Austauschbare automatisierte Nass- und Trockendispersions-Zubehörteile
• Smart Manager Konnektivität und OmniTrust-Kompatibilität für regulierte Umgebungen

Funktionsweise
Ein Laserstrahl passiert eine dispergierte Probe und ein Detektorarray misst die Intensität des gestreuten Lichts über einen großen Winkelbereich. Die Streumuster werden (Mie/Fraunhofer) analysiert, um Partikelgrößenverteilungen zu berechnen. Das System kombiniert optische Bank, Dispersionsmodule und Software für reproduzierbare Ergebnisse.

Optische Bank und Messfähigkeiten
Einzelner optischer Messweg mit Reverse-Fourier-Linsenanordnung und logarithmisch verteilt angeordnetem Detektorarray. Dual-Wellenlängen-Erfassung (rot He–Ne und blau LED) deckt den gesamten Größenbereich ab. Automatische Ausrichtung und hohe Messraten ermöglichen schnelle, wiederholbare Messungen.

Proben-Dispersionsmodule
Mehrere Nassdispersions-Zubehörteile (klein bis groß) und ein dediziertes Trockendispersionssystem gewährleisten Konzentrationskontrolle und stabile Dispersionszustände für Pulver, Suspensionen und Emulsionen. Zubehör ist leicht austauschbar für unterschiedliche Workflows.

Mastersizer Software
Mastersizer Xplorer steuert das System, analysiert Streudaten zur Erstellung von Größenverteilungen und führt Anwender durch Methodenauswahl, Routinemessungen und Reporting. Eingebaute Hinweise reduzieren Schulungsaufwand und unterstützen die Leistungsüberwachung von Methoden.

Wesentliche Anwendungen

• Analyse von Pulverflussverhalten und Packungsdichte
• Bewertung der Stabilität von Suspensionen und Emulsionen
• Charakterisierung von Viskosität und Fließeigenschaften von Schlämmungen
• Kontrolle spezifischer Oberfläche und Lösungsgeschwindigkeit (Pharma, Agrochemie, Reinigungsmittel)
• OINDP / Inhalations-Partikelgrößenmessung
• Kontrolle der Reaktionsgeschwindigkeit in Feststoffen (Zement, Katalysatoren, Batteriematerialien)
• Kontrolle optischer Eigenschaften und Beschichtungen (Lacke, Pigmente)
• Lebensmitteltextur und Mahlgrad (Schokolade, Kaffee)

Industrieanwendungen
Verwendet in Pharmazie (F&E, QC, Produktion), Advanced Materials (Batterien, Katalysatoren, Halbleiter), Beschichtungen und Folien, Pulvern für 3D-Druck, Pulvermetallurgie und verwandten Industrieanwendungen.

Zubehör (Beispiele)

• Hydro Insight
• Hydro SV (kleines Volumen)
• Hydro MV (mittel, automatisiert)
• Hydro LV (großes Volumen)
• Hydro EV (flexibles Volumen)
• Hydro SM (Einstieg, kleines Volumen)
• Aero S (Trockendispersion von Pulvern)
• Aero Funnel Sample Feeder
• Mastersizer 3000 Chocosizer
• Size Sure Modus
• Data Quality Guidance (Software)
• SOP Architect (Software)

Handbücher und Software
Dokumentation umfasst Benutzerhandbücher, Methodenentwicklungsressourcen und Mastersizer Xplorer Software-Updates zur Unterstützung von Installation, Betrieb und Compliance.

Technische Daten

• Partikeltypen: Suspensionen, Emulsionen, trockene Pulver
• Technologie: Laserlichtstreuung
• Analysemethoden: Mie und Fraunhofer
• Messbereich: 0,01–3500 µm
• Datenabtastrate: 10 kHz
• Typische Messzeit: <10 s
• Anzahl der Größengruppen: 100 (einstellbar)
• Genauigkeit: <0,6% (monomodale Latex-Standards; probeabhängig)
• Präzision / Wiederholbarkeit: <0,5% Variation (probeabhängig)
• Reproduzierbarkeit: <1% Variation (probeabhängig)
• Optik: Rote Quelle max. 4 mW He–Ne 632,8 nm; Blaue Quelle max. 10 mW LED 470 nm; Reverse-Fourier-Linse; effektive Brennweite 300 mm
• Detektor: Log-gespannter Array; Winkelbereich 0,015–144°; automatische Ausrichtung
• Abmessungen (B × T × H): 690 × 300 × 450 mm
• Gewicht: 30 kg
• Leistung: 100–240 V, 50/60 Hz; 50 W (ohne Dispersionsmodule) bis 200 W (mit zwei Modulen)
• Betriebstemperatur: +5 °C bis +40 °C
• Feuchte: 80% max bis 31 °C, linear abnehmend auf 50% bei 40 °C; nicht kondensierend
• Lagerungstemperatur: -20 °C bis +50 °C
• Lasersicherheit: Klasse 1 (IEC60825-1 und anwendbare CDRH-Standards)
• Regulatorisch: RoHS, WEEE, CE, FCC; erfüllt die Anforderungen der europäischen Niederspannungsrichtlinie
• Patente: Optisches System geschützt (WO2013038161, WO2013038160, WO2013038159)
• Hinweise: Leistung abhängig von Probe und Probenvorbereitung; Genauigkeit definiert anhand von Latex-Standards
