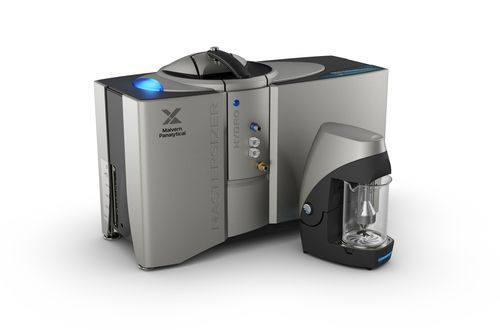

Laserbeugungs-Partikelmessgerät Mastersizer 3000+ Lab

optischLaserfür die Pharmaindustrie

Overview

• Kosteneffizientes Einstiegsgerät zur Partikelgrößenanalyse mittels Laserbeugung, aufrüstbar auf leistungsfähigere Konfigurationen.
• Messbereich: 0,1 bis 1000 µm.
• Enthält die Basissoftware Mastersizer Xplorer (nur Updates und Fehlerbehebungen).
• Konzipiert für die Verwendung mit manuellen Dispergiereinheiten (Zubehör für Nass- und Trockenapplikationen verfügbar).

How it works
Der Mastersizer 3000+ Lab misst Partikelgrößen mittels Laserbeugung, indem die Intensität des gestreuten Lichts erfasst wird, wenn ein Laserstrahl eine dispergierte Partikelprobe durchdringt. Das Beugungsmuster wird analysiert, um die Partikelgrößenverteilung zu berechnen.

Typical system elements

• Optische Bank: Messbereich, in dem ein Laserstrahl Partikel beleuchtet und ein Detektorarray das gestreute Licht über einen weiten Winkelbereich misst.
• Proben-Dispergiereinheiten (Zubehör): Nass- und Trockeneinheiten führen Partikel in korrekter Konzentration und Dispersionszustand zur optischen Bank.
• Gerätesoftware: Mastersizer Xplorer steuert Messungen und wertet Streudaten zur Erstellung von Partikelgrößenverteilungen aus.

Key applications

• Fließfähigkeit von Pulvern: Partikelgröße und -verteilung zur Vorhersage von Packungsverhalten und Fließeigenschaften, relevant für Fertigungseffizienz und Pulverbettschichtqualität in der additiven Fertigung.
• Packungsdichte: Die Partikelgrößenverteilung beeinflusst Packeffizienz, Hohlraumanteil und Feststoffgehalt in Suspensionen, wichtig für Beschichtungen, Keramik und gesinterte Produkte.
• Stabilität: Partikelgrößenanalyse zur Kontrolle der Dispersionsstabilität (Flockung/Agglomeration) und der Widerstandsfähigkeit gegen Schwerkraftabscheidung in Suspensionen und Emulsionen.
• Viskosität und Fließverhalten: Größe und Verteilung beeinflussen Viskosität und Fließeigenschaften von Suspensionen, relevant für Lacke, Kosmetika und Batterieelektrodenherstellung.
• Auflösungsraten: Die spezifische Oberfläche, abhängig von der Partikelgröße, beeinflusst die Auflösungsgeschwindigkeit in Pharma, Agrarchemie und Reinigungsmitteln.
• Einfache Inhalation: Partikelgröße ist entscheidend zur Kontrolle des Inhalationsrisikos und zur Optimierung der Ablagerung bei inhalativen Produkten.
• Reaktionsraten: Feinere Partikel vergrößern die Oberfläche und können Reaktionen in Zement, Katalysatoren und Batteriematerialien beschleunigen.
• Optische Eigenschaften: Partikelgröße beeinflusst Lichtstreuung, Farbton, Farbdeckung und Glanz in Pigmenten und Beschichtungen.
• Verbraucherwahrnehmung: Partikelgröße beeinflusst Textur und Geschmacksempfinden bei Lebensmitteln.
• Aushärtungseigenschaften: Die Partikelgrößenverteilung beeinflusst Aushärtung und Druckfestigkeit von zementären Werkstoffen.

Technical specifications

• Messbare Probentypen: Suspensionen, Emulsionen, Trockenpulver
• Partikelgrößenbereich: 0,1 - 1000 µm
• Technologie: Laserlichtstreuung (Laserbeugung)
• Analyseverfahren: Mie- und Fraunhofer-Streuung
• Datenerfassungsrate: 10 kHz
• Typische Messzeit: <10 s
• Anzahl Größeneinteilungen: 100 (benutzeranpassbar)
• Genauigkeit: besser als 0,6% (für monomodale Latex-Standards; abhängig von Probe und Vorbereitung)
• Präzision / Wiederholbarkeit: <0,5% Variation (proben- und vorbereitungsabhängig)
• Reproduzierbarkeit: <1% Variation (proben- und vorbereitungsabhängig)
• Optik (rote Lichtquelle): Max. 4 mW He-Ne, 632,8 nm
• Blaue Lichtquelle: keine
• Linsenanordnung: Reverse Fourier (konvergenter Strahl)
• Effektive Brennweite: 300 mm
• Detektor-Anordnung: logarithmisch gestaffeltes Array
• Detektor-Winkelbereich: 0,032 - 60 Grad
• Ausrichtung: automatisch
• Abmessungen (B x T x H): 690 mm x 300 mm x 450 mm
• Gewicht: 30 kg
• Netzanschluss: 100/240 V, 50/60 Hz; 50 W (ohne Dispergiereinheit); bis zu 200 W max. (mit 2 Dispergiereinheiten)
• Betriebsfeuchte: bis 80% bei Temperaturen bis 31 °C, linear abnehmend auf 50% bei 40 °C (ohne Kondensation)
• Betriebstemperatur: +5 °C bis +40 °C
• Lagerungstemperatur: -20 °C bis +50 °C
• Lasersicherheit: Klasse 1 (IEC60825-1:2007 und einschlägige Vorschriften)
• Konformität: RoHS, WEEE; CE / FCC; erfüllt Anforderungen der europäischen Niederspannungsrichtlinie
• Patente: Optische Bank geschützt durch WO2013038161, WO2013038160, WO2013038159
• Hinweis: Einige Spezifikationen sind abhängig von Probe und Probenvorbereitung; Genauigkeitsangabe bezieht sich auf monomodale Latex-Standards.
