Analysegerät für Oberflächeninspektion TriStar II Plus

Tisch

Übersicht

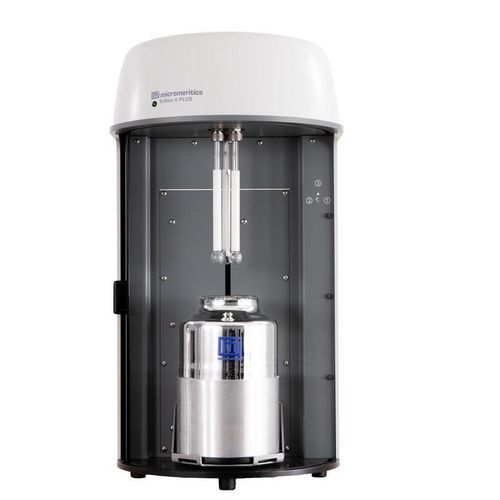

Der TriStar II Plus (Micromeritics) ist ein vollautomatischer BET-Oberflächenanalysator, entwickelt für schnelle, hochdurchsatzfähige Analysen mit hoher Messgenauigkeit. Drei unabhängige Analyseports ermöglichen simultane Messungen zur Erhöhung des Labor-Durchsatzes bei gleichzeitiger Beibehaltung der für Forschung und Routine‑Qualitätskontrolle erforderlichen Datenreduktionsfunktionen.

Hauptmerkmale

• Drei Analyseports arbeiten gleichzeitig und unabhängig; drei BET‑Flächenmessungen können in weniger als 20 Minuten durchgeführt werden.
• Einzigartige Analyse‑Manifold für präzises Gasmanagement.
• Dedizierter kontinuierlicher Po‑Port (Sättigungsdruck) serienmäßig; Po kann manuell eingegeben, kontinuierlich gemessen oder über der Probe erfasst werden.
• Isotherme Mäntel gewährleisten ein konstantes Temperaturprofil entlang der Proben- und Po‑Leitungen.
• Dewar‑Konstruktion bietet bis zu 40 Stunden kontinuierliche Temperaturkontrolle.
• Flexible Adsorbatoptionen: Stickstoff, Argon, CO2, leichte Kohlenwasserstoffe; Sauerstoff mit geeigneter Pumpe.
• Micromeritics MicroActive‑Software für interaktive Datenreduktion, Steuerung und verschiedene Modellierungsoptionen (BET, t‑Plot, Langmuir, DFT, NLDFT).

Anwendungen

• Generative Fertigung: spezifische Oberfläche und Porosität zur Untersuchung von Sinterschwindung und Produkteigenschaften.
• Ruß/Carbon Black: spezifische Oberfläche im Zusammenhang mit Leistungs- und Verschleißeigenschaften.
• Adsorbentien: spezifische Oberfläche, Gesamtporenvolumen und Porengrößenverteilung für Qualitätskontrolle und Prozessentwicklung.
• Katalysatoren: aktive Oberfläche und Porenstruktur beeinflussen Reaktionsgeschwindigkeiten und Selektivität.
• Nanoröhren: Oberfläche und Mikroporosität zur Abschätzung der Speicherkapazität.
• Aktivkohle: Optimierung für Dampf-/Lösungsmittelrückgewinnung und Emissionskontrolle.
• Keramik: Einfluss von Oberfläche und Porosität auf Aushärtung, Verklebung und Endprodukteigenschaften.
• Lacke und Beschichtungen: Oberfläche von Pigmenten/Füllstoffen beeinflusst Glanz, Struktur und Haftung.
• Batterien und Brennstoffzellen: Optimierung von Oberfläche und Porosität für Speicherung und Energieerzeugung.
• Geowissenschaften: Porosität in Verbindung mit Fluidspeicherung und Förderbarkeit.
• Pharmazeutik: Oberfläche und Porosität beeinflussen Reinigung, Formulierung, Lösung und Bioverfügbarkeit.

Software und erweiterte Analyse
Die Micromeritics MicroActive‑Software bietet interaktive Datenreduktion, Instrumentensteuerung und Modellierungswerkzeuge. Funktionen umfassen wählbare Datenbereiche, interaktive Isothermenplots, BET-, t‑Plot‑, Langmuir‑ und DFT‑Berechnungen, NLDFT‑Modelle für erweiterte Porenanalyse sowie Überlagerung mit Quecksilberporosimetrie‑Daten.

Zubehör und Probenvorbereitung

• Empfohlene Probenvorbereitungssysteme zur Optimierung des Durchsatzes (Beispiele: FlowPrep, VacPrep, Smart VacPrep, LN2‑Transfersysteme).
• Mehrere unabhängige Stationssysteme verhindern, dass die Vorbereitung den analytischen Durchsatz begrenzt.

Handbücher und Dokumentation

• TriStar II Quick Start Guide
• TriStar II Plus Operator Manual
• MicroActive Software Quick Start Guide
• Software‑ und Firmware‑Updates (z. B. MicroActive‑Versionen)

Technische Daten

• Druckmessung — Absolut: Bereich 0 bis 950 mmHg; Auflösung innerhalb 0,05 mmHg; Genauigkeit innerhalb 0,1% des Messbereichs; Linearität < ±0,1% des Bereichs.
• Druckmessung — Relativ: P/P0 Bereich 0 bis 1,0; Auflösung < 1×10⁻4.
• Analyse: Spezifische Oberfläche ab 0,01 m²/g (N2) und ab 0,001 m²/g (Kr). Gesamte Oberfläche ab 0,1 m² (N2) und ab 0,01 m² (Kr). Porenvolumen ab 4 × 10⁻6 cm³/g. Dewar‑Dauer bis zu 40 Stunden. Gasverbrauch bis zu 300 cm³ STP pro Port.
• Adsorptionsgase: Stickstoff‑Einheit unterstützt N2, Ar, CO2 und andere nicht korrosive Gase sowie leichte Kohlenwasserstoffdämpfe; Sauerstoff nur mit geeigneter Vakuumpumpe. Krypton‑Einheit unterstützt dieselben Gase plus Krypton‑Analysen bei niedrigeren Drücken.
• Manifold‑Temperatur: Genauigkeit ±0,25 °C; Auflösung innerhalb 0,1 °C.
• Vakuumsystem: Stickstoff‑Einheit: ~20 × 10⁻3 mmHg oder besser (ölbasierte oder ölfreie Pumpe); Krypton‑Einheit: 1 × 10⁻3 mmHg (ölfreie Pumpe erforderlich).
• Betriebsumgebung: Betriebstemperatur 10 bis 35 °C; Lagerung 0 bis 50 °C. Luftfeuchtigkeit 20 bis 80% rel., nicht kondensierend. Nur Innenbereich; Höhe bis 2000 m; Verschmutzungsgrad 2.
• Physikalisch: Höhe 74 cm; Breite 40 cm; Tiefe 51 cm; Gewicht 37 kg.
• Elektrisch: Netzspannung 100–240 V~; Leistung 150 VA max.; Frequenz 50/60 Hz; Überspannungskategorie II.
• Software: Micromeritics MicroActive für interaktive Datenreduktion und erweiterte Modellierung (NLDFT, Überlagerungen).
