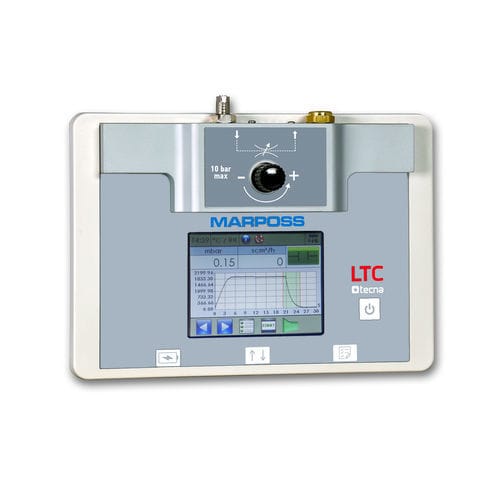

Lecksimulator-Kalibrator TECNA LTC

für Luer-AnschlüsseLaborfür Sack

Produktübersicht
Leak Tester Control (LTC) ist ein Gerät zur periodischen Prüfung und Kalibrierung von Leck- und Durchflussprüfungen. Der integrierte Lecksimulator ermöglicht die präzise Überprüfung der Erkennungs- und Ausschussfunktion der Prüfanlage.

Leistung
Das LTC wird in Ableitung zwischen Prüfausrüstung und Prüfobjekt mit dem mitgelieferten Staubli® Schnellkupplungs-T-Stück angeschlossen. Der Bediener regelt den Leckfluss mittels manuellem Nadelventil oder aktiviert/deaktiviert das simulierte Leck über das 3,5" Touchscreen-Display. Interne Druck- und Durchflusssensoren messen Leitungsdruck und tatsächlichen Leckfluss; beide Werte werden gleichzeitig zur direkten Gegenüberstellung angezeigt.

Anschlüsse
USB-Anschluss zur Verbindung mit einem PC und Unterstützung von USB-Sticks zur Datenerfassung und für Software-Updates.

Anwendungsnutzen

• Druck bis zu 40 bar
• Volumenstrom bis zu 950 cm3/min
• Vakuombereiche verfügbar
• Messauflösung bis 1 Pa und 0,01 cm3/min (Durchfluss)
• 3,5" Farb-TFT mit Touchscreen für Einstellungen und Anzeige
• Hochpräzises Mikroventil zur Lecksimulation und Nadelventil zur Grobregelung
• Speicherung der Messdaten auf USB-Stick

Mitgeliefertes Zubehör

• Transportkoffer
• Universelles Netzgerät mit USB-Ausgang
• USB-Kabel (Typ A zu Micro-USB)
• USB-Stick mit Updateprogramm
• Stäubli Schnellkupplung RBE03
• T-Stück mit Stäubli-Anschluss

Anwendung
Das LTC wird zwischen Lecktester und Prüfteil installiert. Der Bediener stellt Lecks ein oder simuliert diese, um Erkennungsgrenzen und Prüfprogramme zu überprüfen. Das Gerät liefert direkte Druck- und Durchflussanzeigen und unterstützt periodische Kalibrierungs- und Prüfverfahren für Rückverfolgbarkeit.

Technische Daten

• Maximaler Prüfdruck: bis zu 40 bar
• Vakuumbereich: bis zu -900 mbar (verfügbare Bereiche)
• Volumenstrom (F.S.): bis zu 950 cm3/min
• Druckauflösung: bis zu 1 Pa
• Durchflussauflösung: bis zu 0,01 cm3/min
• Anzeige: 3,5" Farb-TFT mit Touchscreen
• Lecksimulation: hochpräzises Mikroventil und Nadelventil
• Sensoren: interner Drucksensor und Durchflusssensor
• Schnellkupplung: Staubli® T-Anschluss RBE03 geliefert
• Datenaufzeichnung: USB-Anschluss und USB-Stick-Unterstützung
• Einsatzbereich: periodische Prüfung, Kalibrierung und Zertifizierung von Prüfgeräten; unterstützt ISO 9001 Dokumentation
