Optisches Inspektionssystem VISIQUICK™

automatisiertPC-steuerbarcomputergesteuert

Produktübersicht

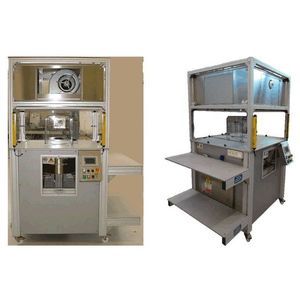

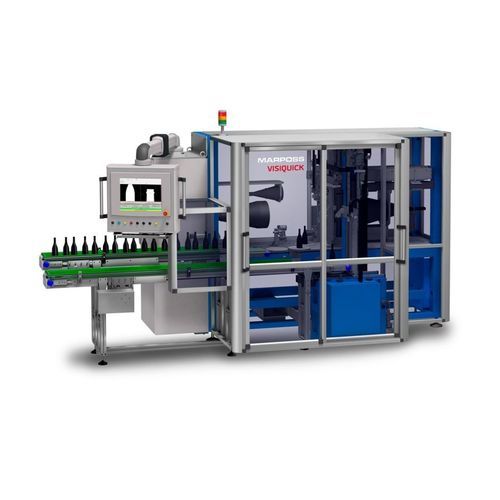

VisiQuick™ ist ein flexibles Prüfsystem zur dimensions- und geometriebezogenen Inspektion auf Stichprobenbasis für eine große Bandbreite an Glasbehältern unterschiedlicher Größe, Form und Farbe. Es kann im Labor oder in der Nähe der Produktionslinie (cold end) installiert werden.

Beschreibung

• VisiQuick™ besteht aus einer oder mehreren modularen Messstationen, die an die Anwendung anpassbar sind.
• Messstation für Außenmaße: eine oder zwei hochauflösende Kameras mit telezentrischem Objektiv und kollimiertem Beleuchter zur Messung äußerer Merkmale wie Gesamthöhe, Senkrechtstellung, gekrümmter Hals, Parallelität des Flaschenhalses, Körperparameter (Durchmesser, lange/kurze Seiten und Diagonale bei nicht-runden Behältern, Höhe bei einem gegebenen Durchmesser usw.) sowie Finish-Parameter bei jedem Verschluss-/Finish-Typ (Durchmesser, Höhen, Winkel, Radien etc.).
• Messstation für Innendurchmesser und Profil: rotierend/translationeller Innenmesskopf zur dynamischen Messung des Innen-Durchmessers und Profils der Öffnung.
• Wäge- und Push-up-Station: industrielle Waage und integrierter Ultraschallsensor in einer Station.
• Wandstärkenmessstation: basierend auf chromatischer konfokaler Technologie zur lokalen Wandstärkenmessung.
• Station zur Messung des Profilbereichs für Etikettierzone (Patentanmeldung läuft): optisches System zur Erkennung und Messung von Einsenkungen und Wölbungen in der Etikettierzone.

Vorteile

• Robuste mechanische Struktur: Stahlrahmen (keine Aluminiumprofile) für Messstabilität und Wiederholgenauigkeit.
• Flexibilität: kein Umbau von Fördern, Pick & Place oder Messstationen erforderlich beim Wechsel des Behältertyps.
• Modularität und Upgrade-Fähigkeit: zusätzliche Messstationen können nachgerüstet werden.
• Anpassbare Lösungen: Anpassungsgrade entsprechend Kundenanforderungen möglich.
• Umfangreiche Messalgorithmus-Bibliothek: vorhandene Algorithmen und Möglichkeit zur Entwicklung kundenspezifischer Algorithmen.
• Industry 4.0-fähig: vollständige Kompatibilität mit Produktionsüberwachungs- und Datensystemen.
• Intuitive HMI: Software auf einem Industrie-PC bietet eine klare und benutzerfreundliche Bedienoberfläche.

Merkmale / Technische Spezifikationen

• Messbare Behälterabmessungen: Gesamthöhe ≤ 435 mm; Körperdurchmesser oder Diagonale ≤ 190 mm.
• Innendurchmesser: von 13 bis 50 mm (Messbereichstiefe bis 100 mm ab Oberkante). Andere Bereiche auf Anfrage.
• Push-up: ≤ 60 mm.
• Gewicht: ≤ 2 Kg.
• Wandstärke: ≤ 8 mm.
• Profil Etikettierbereich: Inspektion Höhe ≤ 200 mm.
• Durchsatz: abhängig vom Maschinentyp und Stationskonfiguration; bis zu 120 Behälter/Stunde.
• Wiederholgenauigkeit auf Referenz: < 0,01 mm.
• Genauigkeit: < 10% der Toleranz.
