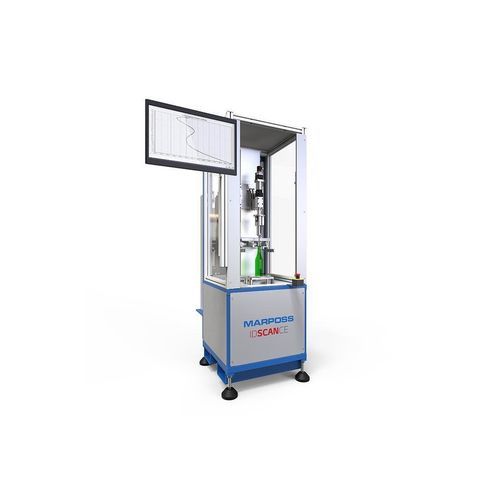

Halbautomatisches Inspektionssystem ID SCAN™

für Flaschenautonom

Produktübersicht
ID SCAN™ ist eine halbautomatische Prüfbank zur automatischen Messung, ohne mechanisches Umrüsten, des Bohrungsdurchmessers und des Innenprofils von Glasflaschen auf Stichprobenbasis.

Versionen

• ID SCAN™ CE: für den Einsatz am Cold-End, im QC-Labor oder in der Produktion.
• ID SCAN™ HE: für den Einsatz am Hot-End vor dem Tempern; beinhaltet zusätzliche Ausstattungen, um Hot-End-Bedingungen zu widerstehen und die Messung nicht gehärteter Glasflaschen zu ermöglichen.

Beschreibung
Die Flasche wird manuell eingelegt; der Messzyklus läuft vollautomatisch. Die Messung erfolgt mittels eines taktilen Einpunkt-Tiefenmessers, montiert auf einer rotierenden Bühne mit vertikaler Verfahrmöglichkeit.

Messbare Merkmale

• Bohrungsdurchmesser in einer oder mehreren programmierbaren Tiefen (keine Begrenzung der Anzahl messbarer Durchmesser).
• Innenprofil in vertikaler Richtung mit grafischer Darstellung.

Vorteile

• Präzise: taktiler Einpunkt-Messfühler für hochgenaue Messungen.
• Umfassend: misst Durchmesser in verschiedenen Tiefen und liefert eine visuelle Darstellung der tatsächlichen Bohrungsform; stellt eine Grafik der Durchmesserabweichung im gescannten Bereich bereit.
• Flexibel: kein mechanisches Umrüsten erforderlich.
• MES-kompatibel: Integration in gängige Manufacturing Execution Systems (z. B. Vertech SIL™ und andere). ID SCAN™ erhält vom MES die Rezeptdaten des Artikels und sendet Messergebnisse zum Werkzeug automatisch zurück; keine Bedienerprogrammierung an ID SCAN™ erforderlich.
• Einfach in der Bedienung.

Technische Daten

• Netzversorgung: 220 - 240 V AC
• Messbare Gesamtabmessungen der Behälter: Höhe 70 - 435 mm; Außen‑Durchmesser des Körpers (oder Diagonale bei nicht-runden Behältern) ≤ 190 mm
• Bereich der messbaren Bohrungsdurchmesser und Profile: 13 - 45 mm (max. Tiefe 70 mm)
• Messwiederholgenauigkeit (evaluated on the master): ≤ ±0,01 mm
• Messzeit: ab 30 s (abhängig von Anzahl der zu messenden Durchmesser und Profile)
• Umgebungstemperatur: ID SCAN™ CE: < 40°C; ID SCAN™ HE: < 50°C
