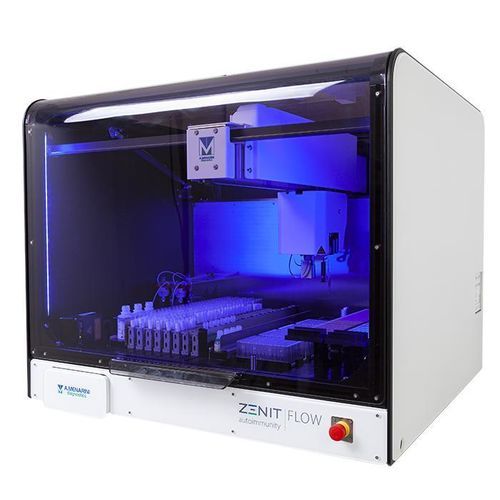

Automatisiertes Probenvorbereitungsgerät Zenit Flow

durch VerdünnungTitrationWasch

ProduktübersichtZenit Flow ist ein automatischer Prozessor für indirekte Immunfluoreszenz (IIF)-Objektträger, entwickelt für Laborabläufe: Probenverdünnung, Dosierung, Waschschritte und Aufbringen von Deckgläsern für fertig montierte Objektträger.

Systemkapazität

• Bis zu 240 Proben: 8 × 30-Röhren-Racks
• Bis zu 30 Objektträger: 2 × 15-Träger-Racks
• Bis zu 384 Vertiefungen für Verdünnung und Titration: 4 × 96-Well-Platten (1,2 mL Volumen)

Skalierbarer Durchsatz

• ~1 h für 5 × 12-Well-Träger
• ~2,5 h für 15 × 12-Well-Träger
• ~5 h für 30 × 12-Well-Träger

Optimierter Workflow

• Automatische Proben-Vordilutionen aus verschiedenen Primärgefäßen innerhalb derselben Analysesitzung
• Drei Sonden: zwei präzise Dispensiernadeln und eine Aspirationsnadel zur Beschleunigung der Trägerpräparation
• Am Ende des Prozesses sind die Objektträger vollständig montiert, einschließlich Zugabe von Medium und Aufsetzen des Deckglases
• Offene Konfiguration zur Einrichtung mehrerer IIF-Assays
• Automatische Berechnung des Reagenzienverbrauchs
• Integrierte 1D- und 2D-Barcode-Leser für vollständige Reagenzien- und Probenrückverfolgbarkeit

Standardisierte Ergebnisse

• Hohe Präzision beim Pipettieren
  • Kapazitiver Pegelsensor für zuverlässige Flüssigkeitserkennung
  • Pipettierbereich: 5 μl – 1000 μl
• Standardisierte Waschphase
  • Getrennte Kanäle für Dosierung und Aspiration
  • Zwei Waschmodi für Zellen und Gewebe: Multi-Drop oder kontinuierlicher Fluss
• Vermeidung von Carry-over
  • Metallnadeln (nicht beschichtet), innen und außen reinigbar

Modularität

• Ein einzelner PC-Arbeitsplatz kann Zenit Flow und Zenit Fast steuern
• Mehrere Zenit-Einheiten können an einen Arbeitsplatz angeschlossen werden für zentrale Steuerung
• ZENIT Hub Middleware für vollständige Rückverfolgbarkeit und bidirektionale LIS-Anbindung
• Durchsatz skalierbar gemäß Laboranforderungen

Zenit Flow + Zenit FastZenit Flow ist für den Parallelbetrieb mit Zenit Fast ausgelegt, um die Produktivität zu erhöhen: Verarbeitung und Scannen der Objektträger können parallel ohne Vorlaufzeit erfolgen, was den Gesamtdurchsatz steigert.

Multimedia

• Produktvideo verfügbar (Video-ID auf der Seite vorhanden)

Technische Daten

• Pumpen: 1 Peristaltikpumpe; 2 Aspirationspumpen; 2 × 1,25 mL Spritzenpumpen
• Rückverfolgbarkeit: Proben — linearer Barcode-Leser mit Fokuseinstellung; Objektträger — Data Matrix, Aztec Code, Han Xin, Micro QR, QR Code
• Trägerkapazität: Bis zu 30 Objektträger (2 × 15-Träger-Racks)
• Probenkapazität: Bis zu 240 Proben (8 × 30-Röhren-Racks)
• Verdünnungsgefäße: 384 (4 × 96-Well-Blöcke, 1,2 mL)
• Sonden: 3 (2 präzise Dispensiernadeln + 1 Aspirationsnadel)
• Trägerwäsche: Kontinuierlicher Fluss oder Multi-Drop
• Flüssigkeitserkennung: Kapazitiver Pegelsensor
• Pipettierbereich: 5 μl – 1000 μl
• Externe Tanks (mit Sensoren): 2 × 5 L Buffer, 1 × 5 L Wash, 1 × 5 L Waste
• Kontrollen: Bis zu 20 Ampullen
• Plätze für Verdünner: Bis zu 10
• Plätze für Reagenzien: Bis zu 17 (Konjugate und Montagemedien)
• Deckgläser-Spender: 2 × bis zu 30 Deckgläser je Spender (24 × 60 × 0,1 mm und 24 × 64 × 0,1 mm)
• Umgebung (Betrieb): Temperatur 15–35 °C; Luftfeuchte 35%–80% nicht kondensierend
• Netzversorgung: AC 100–240 V, 50/60 Hz; Leistungsaufnahme max. 150 VA
• Akustische Emissionen: <63 dB (1 m); <72 dB (Alarm)
• Betriebshöhe: <2000 m
• Geräteabmessungen (B × H × T): 88 cm × 74 cm × 84 cm; Gewicht Gerät: 100 kg
• Verpackungsgröße (B × H × T): 99 cm × 96 cm × 94 cm; Gewicht in Kiste: 160 kg
• Transport/Lagerung: Temperatur 0–55 °C; Luftfeuchte 20%–85% RH (keine Kondensation oder Vereisung)
