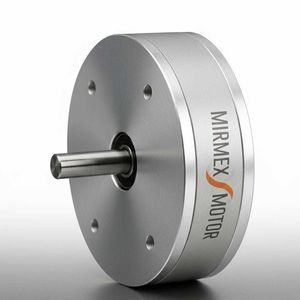

Industrie-Mikromotor BLDC

mit bürstenlosem GleichstrommotorBürstenloser elektrischerHochgeschwindigkeit

Übersicht

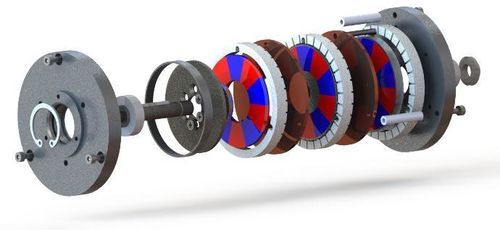

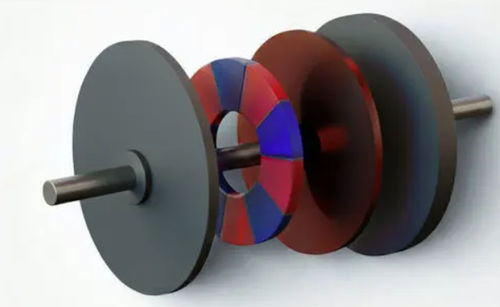

Die Technologie von Mirmex ermöglicht kundenspezifische Axialfluss‑BLDC‑Mikromotoren, indem konventionelle Kupferdrahtwicklungen entfallen. In Kombination mit Modellierungs‑ und Optimierungstools erlaubt dieser Ansatz axiale und radiale Architekturen, fortschrittliche Mehrfachluftspalt‑Topologien und Varianten mit Null‑Rastmoment für spezifische Designanforderungen.

Konstruktion & Technische Highlights

• Keine Kupferdrahtwicklungen: neuartiges Statorwickelverfahren, das die Einschränkungen herkömmlicher Drahtwicklungen eliminiert.
• Patentierte Axialfluss‑Statorwicklungstopologien, die Spulenmuster ermöglichen, die mit Drahtwickelverfahren nicht realisierbar sind.
• Unterstützung für fortschrittliche Architekturen einschließlich Mehrfachluftspalten und Null‑Rastmoment‑Varianten.
• Motorenmodellierung und -optimierung zur Maximierung der elektromagnetischen Leistung für die Zielanwendung.

Leistungsbereiche (Schlüsselkennzahlen)
Durchmesser [mm] : 12 - 300
Dicke [mm] : 4 - 60
Leistung (bis zu) [W] : 3000
Drehmoment (bis zu) [Nm] : 2
Geschwindigkeit (bis zu) [rpm] : 50 000

Vorteile

• Kompakter: bis zu 50 % kleiner bei gleicher Leistung im Vergleich zu konventionellen Lösungen.
• Überlegene Leistungsdichte dank verbessertem Kupferfüllfaktor.
• Maßgeschneidert: volle Gestaltungsfreiheit (Durchmesser, Länge, Drehzahl, Spannung) zur Einhaltung von Anwendungsanforderungen.
• Schnelleres Prototyping und geringere Prototypkosten (angegebene ~10x schnellere Prototypfertigung).
• Geringerer Materialeinsatz und Energiebedarf (bis zu ~45 % weniger Rohstoffe).
• Verbessertes thermisches Verhalten: höherer Füllfaktor und Ausgleich der Verluste reduzieren thermische Verluste.
• Umgebungsbeständig: konzipiert für raue Bedingungen (Temperaturschwankungen, Reinigungsmittel, korrosive Atmosphäre, staubige Umgebungen).

Einzigartige Merkmale

• Einzigartige Wicklungstopologien, die verbesserte elektromagnetische Leistung und Effizienz liefern.
• Fähigkeit, axiale und radiale Motoren zu liefern, Einzel‑ und Mehrfachluftspalt‑Varianten mit Anwendungsempfehlungen.
• Erweiterte Mehrfachluftspalt‑Topologien und Null‑Rastmoment‑Optionen für Präzisionsanforderungen verfügbar.

Anwendungsbeispiele
Raum‑Schwungrad
Durchmesser: 140 mm
Länge: 18 mm
Geschwindigkeit: 1000 rpm
Leistung: 30 W
Drehmoment: 300 mNm
Effizienz: 90%

• Superleichtes Design ermöglicht Gewichtsreduktion des Systems bei gleichbleibender Leistung.
• Optimierte Trägheit und Drehmoment für bessere Anlagenleistung.

Aktive Prothesenarme & -beine
Durchmesser: 40 mm
Länge: 10 mm
Geschwindigkeit: 12.000 rpm
Leistung: 36 W
Drehmoment: 30 mNm
Effizienz: 94%

• Spezifische Wicklungstopologie für fein abgestimmtes dynamisches Verhalten und Effizienz.
• Extrem kompaktes Design zur erleichterten Integration in Prothesensysteme.
• Maßgeschneiderte Optionen zur wirtschaftlichen Einhaltung von Größen‑ und Leistungsparametern.

Projektablauf

• Umfang & Modellierung
• Prototyping
• Testen & Feinabstimmung
• Massenproduktion

Hinweise
Fortschrittliche Topologien (einschließlich Mehrfachluftspalten) können für ausgewählte Varianten mit Null‑Rastmoment realisiert werden. Mirmex unterstützt die Auswahl zwischen radialen und axialen Architekturen, um die optimale Lösung für die Designbeschränkungen zu empfehlen.

Technische Spezifikationen / Merkmale

• Technologie: Axialfluss‑BLDC‑Mikromotoren mit patentierten Statorwicklungstopologien (ohne konventionelle Kupferdrahtwicklungen).
• Durchmesserbereich: 12 - 300 mm.
• Dickenbereich: 4 - 60 mm.
• Max. Leistung: bis zu 3000 W.
• Max. Drehmoment: bis zu 2 Nm.
• Max. Drehzahl: bis zu 50 000 rpm.
• Leistungsangaben: bis zu 50 % kleinere Baugröße vs. Wettbewerber bei gleicher Leistung; überlegener Kupferfüllfaktor; verbessertes thermisches Verhalten.
• Fertigung: kundenspezifische Auslegungen, beschleunigtes Prototyping (angegeben ~10x schneller).
• Haltbarkeit: ausgelegt für raue Umgebungen (Temperaturschwankungen, Reinigungsmittel, korrosive Atmosphären, Staub).
• Topologieoptionen: Einzel‑ und Mehrfachluftspalt‑Designs, Null‑Rastmoment‑Varianten, einzigartige Wicklungstopologien.
