Übersicht
Mirmex entwickelt radialflussige, bürstenlose schlitzlose (slotless) BLDC-Mikromotoren mit gedruckten Wicklungstopologien, die die Einschränkungen herkömmlicher Drahtwicklungen aufheben. Dieses Verfahren ermöglicht nahezu null Cogging, einen höheren Kupferfüllfaktor und kompakte, leistungsstarke Motoren für anspruchsvolle Industrie- und Medizinanwendungen.

Produktkern
Die schlitzlosen BLDC-Mikromotoren von Mirmex bieten konfigurierbare Geometrien und elektrische Parameter (Durchmesser, Länge, Drehzahl, Spannung) und liefern reproduzierbare Leistungen dank gedruckter Kupferfasern und fortschrittlicher thermischer Balance.

Leistungsbereiche
Durchmesser: 1,5 - 85 mm
Länge: 2 - 120 mm
Leistung (max): 1000 W
Drehmoment (max): 500 mNm
Drehzahl (max): 120.000 U/min

Vorteile & Merkmale

• Kompakter Aufbau — bis zu 50 % kleiner bei gleicher Leistung durch höheren Packungsfaktor.
• Hohe Leistungsdichte — verbesserter Kupferfüllfaktor für höhere Leistung pro Volumen.
• Individuell anpassbar — volle Gestaltungsfreiheit bei Durchmesser, Länge, Drehzahl, Spannung und Wicklungstopologie.
• Schnelle Prototypenentwicklung — deutlich reduzierte Entwicklungszeit und -kosten.
• Konstante Leistungen — reproduzierbare Fertigung bis auf Faserlevel.
• Verbessertes thermisches Verhalten — ausgeglichene Verluste und hoher Füllfaktor reduzieren Hotspots.
• Materialeffizienz — geringerer Rohstoffbedarf (bis zu 45 %) und reduzierter Energieverbrauch.
• Einzigartige Wicklungstopologien — gedruckte Wicklungen ermöglichen Geometrien, die mit Drahtwicklungen nicht realisierbar sind.
• Autoklavierfähig — ausgelegt für hunderte Autoklavierzyklen in sterilen oder rauen Umgebungen.

Anwendungsbeispiele

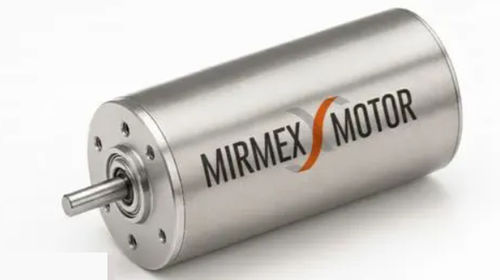

Motorisierung für medizinische Handgeräte
Durchmesser: 18,5 mm
Länge: 37 mm
Drehzahl: 80.000 U/min
Leistung: 75 W
Drehmoment: 10 mNm
Wirkungsgrad: 93 %
Kernmerkmale

• Thermisch optimiert für längere Laufzeiten vor Überhitzung.
• Kompakter und leichter — erleichtert die Integration in Handstücke.
• Höhere Drehmomentdichte für anspruchsvolle Knochenoperationen.

Aktuatoren für Raumfahrttechnik
Durchmesser: 20 mm
Länge: 32 mm
Drehzahl: 10.000 U/min
Leistung: 100 W
Drehmoment: 100 mNm
Kernmerkmale

• Hohe Drehmomentfähigkeit zur Vereinfachung der Getriebekonstruktion und sicheren Funktion.
• Geringes Gewicht zur Reduzierung der Systemmasse.
• Robustheit und Präzision für lange Lebensdauer und hohe Effizienz.

Cobot-Antrieb
Durchmesser: 43 mm
Länge: 30 mm
Drehzahl: 1.500 U/min
Leistung: 30 W
Drehmoment: 190 mNm
Kernmerkmale

• Dynamisches Verhalten zur Verbesserung der Taktzeit und Reaktionsfähigkeit.
• Kleinere Motorabmessungen für einfache Integration in kompakte Systeme.
• Null Cogging und lineare Antriebskennlinie für präzise Bewegungssteuerung.

Entwicklungsablauf Motor

• Scope & Modellierung
• Prototyping
• Tests & Feinabstimmung
• Massenproduktion

Technische Daten

• Technologie: bürstenlose schlitzlose (slotless) radialflussige BLDC-Mikromotoren mit gedruckten Wicklungstopologien.
• Zero cogging (sehr geringes oder kein Cogging-Drehmoment).
• Durchmesserbereich: 1,5 mm bis 85 mm.
• Längenbereich: 2 mm bis 120 mm.
• Leistung: bis zu 1000 W.
• Drehmoment: bis zu 500 mNm.
• Drehzahl: bis zu 120.000 U/min.
• Hoher Kupferfüllfaktor für verbesserte Leistungsdichte.
• Ausgelegt für verbesserte Wärmeführung und reduzierte thermische Verluste.
• Autoklavierfähiger Betrieb möglich (hunderte Zyklen) für sterile/harte Umgebungen.
• Parametrierbar: Durchmesser, Länge, Drehzahl, Spannung und Topologie.
