Motor für chirurgische Instrumente

für medizinische Gerätefür die medizinische Industriebürstenlos

Übersicht

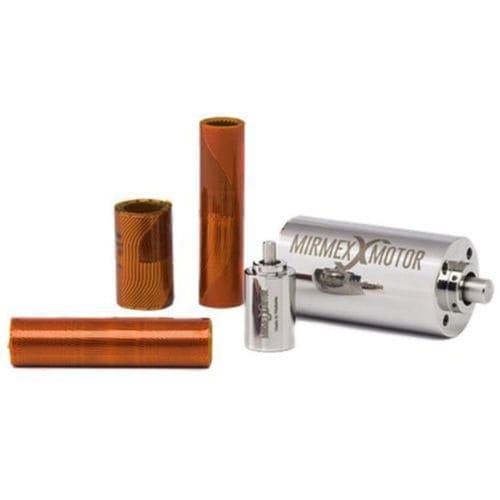

Die Technologie von Mirmex gestaltet Radialfluss-BLDC-Micromotoren neu, indem konventionelle Kupferdrahtwicklungen durch gedruckte, slotless Wicklungstopologien ersetzt werden. Das Ergebnis ist eine kompakte, anpassbare Motorfamilie mit null Cogging und verbesserter thermischer und materialbedingter Effizienz.

Hauptmerkmale

• Slotless bürstenlose Gleichstrom-Micromotoren mit gedruckten Wicklungstopologien (keine konventionellen Drahtwicklungen).
• Null Cogging für lineare Fahrbarkeit und Präzision.
• Bis zu 50 % kleiner bei gleichwertiger Leistung gegenüber Wettbewerbern.
• Höherer Kupferfüllfaktor für bessere Leistungsdichte.
• Verbessertes thermisches Verhalten, Reduktion thermischer Verluste und Wirbelstromverluste.
• Maßanfertigung: Durchmesser, Länge, Drehzahl, Spannung und Topologie vollständig anpassbar.
• Autoklavierbares Design für hunderte Sterilisationszyklen; geeignet für raue Umgebungen.

Leistungsbereich

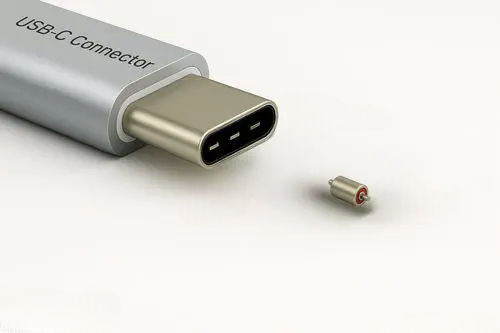

Durchmesser: 1,5 - 85 mm
Länge: 2 - 120 mm
Leistung (bis): 1000 W
Drehmoment (bis): 500 mNm
Drehzahl (bis): 120.000 U/min

Anwendungsbeispiele
Antrieb medizinischer Elektrowerkzeuge
Durchmesser: 18,5 mm
Länge: 37 mm
Drehzahl: 80.000 U/min
Leistung: 75 W
Drehmoment: 10 mNm
Wirkungsgrad: 93%

• Wesentliche Merkmale: thermisch optimiert (längere Laufzeit vor Überhitzung), kompakter und leichter (einfachere Integration in Handstücke), höheres Drehmoment für anspruchsvolle Knochenoperationen.

Aktuatoren für Raumfahrtgeräte
Durchmesser: 20 mm
Länge: 32 mm
Drehzahl: 10.000 U/min
Leistung: 100 W
Drehmoment: 100 mNm

• Wesentliche Merkmale: hohes Drehmoment für sicheren Betrieb und vereinfachte Getriebe, geringeres Gewicht, Robustheit und Präzision für lange Lebensdauer.

Cobot-Aktuator
Durchmesser: 43 mm
Länge: 30 mm
Drehzahl: 1.500 U/min
Leistung: 30 W
Drehmoment: 190 mNm

• Wesentliche Merkmale: erhöhte Dynamik und Reaktivität, kleinere Baugröße für kompakte Integration, null Cogging und lineare Fahrbarkeit für präzise Bewegungen.

Zusätzliche Vorteile

• Einfaches Prototyping und schnellere, kostengünstigere kundenspezifische Fertigung.
• Konstante Leistung und hohe Wiederholbarkeit bis auf jede Kupferfaser.
• Nachhaltigeres Konzept: reduzierter Rohstoffeinsatz (bis zu <45 %) und geringerer Energieverbrauch.
• Einzigartige Spulen-/Wicklungstopologien, die mit konventionellen Drahtwickelverfahren nicht realisierbar sind.

Technische Daten

• Produktfamilie: Radialfluss-BLDC-Micromotoren mit gedruckten/slotless Wicklungen.
• Durchmesserbereich: 1,5 mm bis 85 mm.
• Längenbereich: 2 mm bis 120 mm.
• Maximale Leistung: bis zu 1000 W (je nach Konfiguration).
• Maximales Drehmoment: bis zu 500 mNm (je nach Konfiguration).
• Maximale Drehzahl: bis zu 120.000 U/min (je nach Konfiguration).
• Null-Cogging-Topologie für gleichmäßiges, lineares Drehmoment-/Drehzahlverhalten.
• Verbesserter Kupferfüllfaktor für höhere Leistungsdichte.
• Thermisch optimierte Designs zur Reduktion thermischer und Wirbelstromverluste.
• Autoklavierbar für hunderte Sterilisationszyklen; geeignet für medizinische und raue Umgebungen.
• Vollständig kundenspezifizierbare Abmessungen und elektromechanische Parameter pro Anwendung.
