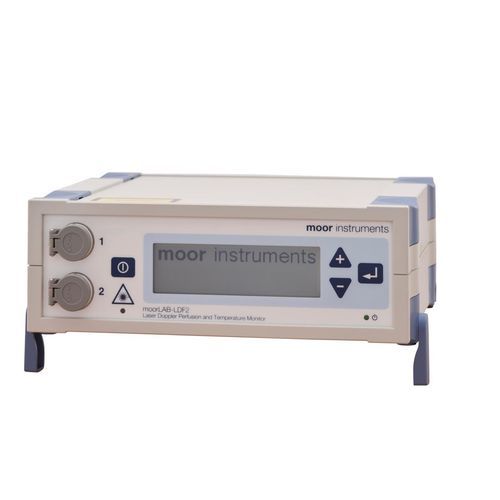

Patientenmonitor mit Laser-Doppler MOORLAB-LDF

TischgerätTEMPBlutfluss

Überblick
Der moorLAB-LDF ist ein Laser-Doppler-Monitor für Blutfluss und Gewebetemperatur, entwickelt für Laborforschung und Lehrzwecke in den Lebenswissenschaften. Er verwendet digitale Signalverarbeitung (DSP) zur zuverlässigen Bestimmung von Fluss- und Konzentrationswerten und unterstützt ein- und zweikanalige Konfigurationen für flexible Versuchsanordnungen.

Hauptvorteile

• Wählbarer Einzel- oder Zwei-Kanal-Betrieb für gezielte oder vergleichende Messungen
• Kompakte Stapelbarkeit zur Multi‑Channel‑Erweiterung und USB-Konnektivität
• Hochkontrast-LCD für klare Datenanzeige vor Ort
• Integration mit moorLAB-PC Software für Erfassung, Speicherung und Analyse

Verwendungszweck
Zur simultanen Messung von mikrovasculärem Blutfluss (Fluss/Konzentration) und Gewebetemperatur in Forschungs- und Lehranwendungen. Nicht als medizinisches Gerät für klinische Diagnostik oder Therapie am Menschen bestimmt.

Signalverarbeitung & Leistung
Fortgeschrittene Fluss- und Konzentrationsverarbeitung mit softwareseitig wählbaren Tiefpassfiltern. Bandbreite 20 Hz–22 kHz; Abtastrate 40 Hz für alle Parameter. Dauerbetrieb; analoge BNC-Ausgänge für externe Aufzeichnung.

Sonden und Anwendungsarten

• Hautsonden: Twin- oder Mehrfaser-Designs; Mehrfaseroptionen für Durchschnittswerte über größere Gewebeareale; Befestigung üblicherweise mit Haltern oder Klebescheiben; kombinierte Doppler-/Temperatursonden verfügbar.
• Nadelsonden: Für Oberflächen-, Intragewebe- oder Einzelgefäßmessungen; geeignet für schwer zugängliche Gewebe und Mikromanipulation; feinere Nadeln (VP4, VP4s) für tiefere Insertion.
• Niedrigprofilsonden: Für enge Zugänge oder Minimierung des Drucks unter Verbänden (z. B. Titan-Disc-Sonde, nahezu flache Silikonsonde).
• Einzelfasersysteme: Master‑Probe plus Einzelfasertips für minimalinvasive Tierversuche; Tips trimmbare oder austauschbar.
• Beispiel‑Sondenkennungen: LP1, LP1/7, LP1T, LP2, LP7A, LP12, LP14-CBF, LP4s, LP10M100ST, usw.

Reinigung und Wartung
Gehäuse: Mit einem in Isopropanol oder Isopropanol/Wasser getränkten Tuch abwischen. Sonden/Stecker: Mit Isopropanol oder Isopropanol/Wasser abwischen. Sondenkopf und Ummantelung (ohne Stecker): unter laufendem Wasser waschbar, Reinigung in warmem Wasser mit neutralem/enzymatischem Reiniger oder Eintauchen in Cidex OPA bis zu 5 Minuten (anschließend spülen); maximal 5 Zyklen. Sonden nicht sterilisationstauglich.

Typische Anwendungen & Referenzen

• Gefäßforschung und Mikrozkirkulationsstudien
• Präklinische Modelle (z. B. zerebraler Blutfluss / MCAO-Modelle)
• Hautperfusion, Lappenüberwachung, diabetische und entzündliche Studien
• Muskel-/Belastungsphysiologie und präklinische Forschung

Hinweise
Der Hersteller kann Spezifikationen ohne Ankündigung ändern. Auswahl von Sonden und Messparametern ist an das experimentelle Protokoll und das untersuchte Gewebe anzupassen.

Technische Daten

• Analoge Ausgänge: 0–5 V; BNC-Anschlüsse; LDF1: 2 Ausgänge; LDF2: 4 Ausgänge
• Abmessungen (B×H×T): 235 × 80 × 200 mm
• Gewicht: 1,5 kg
• Elektrische Sicherheit: Klasse I
• EMV: Entspricht EN 61326-1 (Laborumgebungen)
• Fluss/Konzentrationsverarbeitung: Bandbreite 20 Hz–22 kHz (±0,3 dB); softwarewählbare Tiefpassfilter (Standalone 15 kHz; PC-Optionen 3/15/22 kHz)
• Laserklasse: Klasse 1 (IEC 60825-1:2014)
• Laser: Halbleiterdiode 785 nm ±10 nm; max. Ausgang ≤1,3 mW pro Kanal; Strahlablenkung ≈26°
• Gemessene Parameter: Fluss 0–1000 PU (±10%); DC 0–1000 AU (±10%); Konzentration 0–1000 AU (±10%); Temperatur 5–50 °C (±0,5 °C)
• Abtastrate: 40 Hz (alle Parameter)
• Betriebsmodus: kontinuierlich
• Messkanäle: moorLAB-LDF1: 1×Fluss, 1×DC/Temperatur (wählbar); moorLAB-LDF2: 2×Fluss, 2×DC/Temperatur (wählbar)
• Betriebsumgebung: Laborinneneinsatz, 15–30 °C, 75–106 kPa, Luftfeuchte 0–75% ohne Kondensation, max. Höhe 2000 m
• Stromversorgung: Netz 100–230 V, 50–60 Hz, 20 VA
• Lagerung/Transport: 5–45 °C, 75–106 kPa, 0–75% rel. Luftfeuchte ohne Kondensation
