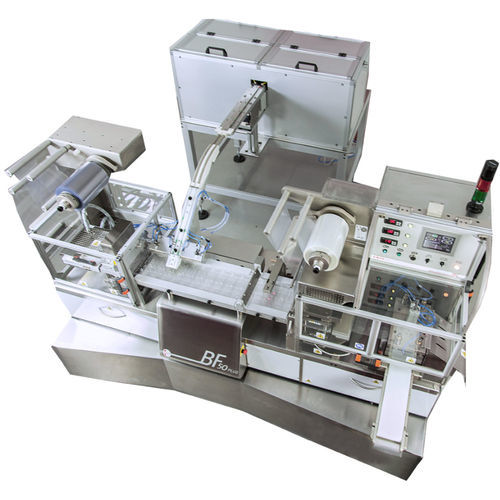

Automatisches Tiefziehgerät BF 50 HT

manuellDruckfür Verpackungen pharmazeutischer Produkte

Produktübersicht
Die BF 50 HT ist eine automatische Thermoformmaschine mit alternierendem Schritt, ausgelegt zur Herstellung von Behältern und Blistern für die Verpackung medizinischer Artikel (Spritzen, Fläschchen, Flaschen, Ampullen) sowie für die Blisterverpackung flüssiger und fester pharmazeutischer, nutraceuticaler und diätetischer Produkte (Kapseln, Tabletten, Dragees). Maximale erreichbare Blister-Box mit abgerundeten Ecken: 180x100x27 mm (Höhe). Die Taschen werden vorgeformt mittels Stanzsystem. Elektrische und elektronische Steuerung über Siemens PLC (CFR21-konform); Schrittregelung durch Brushless-Motor. Hauptanwendungen: Verpackung von Durchstechflaschen, Ampullen und vorbefüllten Spritzen mit manuellen oder automatischen Zuführsystemen.

Hauptmerkmale

• Automatische Thermoformmaschine mit alternierendem Schritt
• Kompakte Abmessungen
• 17 Hübe pro Minute (je nach Blister-Schritt) für 1, 2 oder 3 Blister pro Hub
• Maximale Blister-/Behältergröße: 180x100x27 mm (Höhe)
• Konfigurierbar zur Produktion von ALU-ALU- und Kunststoffblistern
• Pinhole-Erkennungssystem für ALU-ALU-Blister
• Max. Formspulenbreite: 205 mm
• Max. Abdeckmaterialbreite: 204 mm
• Voreinstellung zur Montage einer Vorform-Einheit mit Stanzsystem für spezielle/tiefe Taschen
• Manuelle Beschickung von Ampullen, Durchstechflaschen, Fläschchen und Spritzen (optionale automatische Zuführung)
• Option: Lesung des Aufdrucks auf Aluminiumrollen mit elektronischer automatischer Zentrierung
• Schale aus Edelstahl AISI 316L für manuelle Produktbeschickung
• Alternierendes Schritt-System angetrieben von Brushless-Motor
• Automatische Zuführung von Feststoffprodukten (Tabletten/Kapseln) mit spezieller Bahn
• Beschickungsbreite: 820 mm
• Maschinenrahmen aus AISI 304 Edelstahl auf Drehrädern
• Visionssystem zur Produktpräsenz
• Auswurfsystem für nicht konforme Blister am Linienende
• Vorbereitung eines 'Maschinenstopps' pro Tasche zur Erkennung fehlender Produkte

Produktion

• Bis zu 17 bpm (Hübe pro Minute), abhängig vom Blister-Schritt
• 1 Blister pro Hub: ca. 1.020 Blister/h (Format 180×100 mm oder kleiner)
• 2 Blister pro Hub: ca. 2.040 Blister/h (Format 85×100 mm oder kleiner)
• 3 Blister pro Hub: ca. 3.060 Blister/h (Format 50×100 mm oder kleiner)
• Maximale Taschenhöhe: 27 mm für PVC-Blister
• Maximale Taschenhöhe: 10,5 mm für ALU-ALU-Blister

Technische Daten

• Aufstellmaß Maschine: 2.900 mm x 2.380 mm x 1.620 mm (Höhe) — 750 kg
• Druckluftanschluss: Rohr int Ø 12 mm — ext Ø 14 mm
• Druckluftverbrauch: ca. 24 Liter/Zyklus
• Betriebsdruck: 6–9 BAR
• Netzspannung: 230 V 50/60 Hz
• Leistungsaufnahme: 6,5 kW
• Arbeitstemperaturen Maschine: 30°/200° C
• Betriebsumgebung: 20°/45° C
• Geschlossener Kühlkreislauf mit demineralisiertem Wasser: bei 20° C
