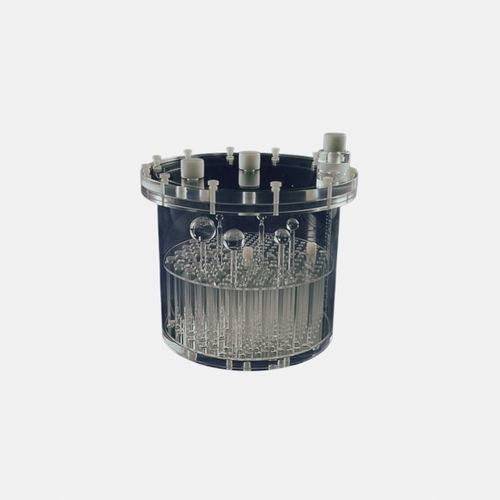

Testphantom für Tomographie JASZCZAK

für nukleare BildgebungMehrzweck

Übersicht
Der JASZCZAK-Phantom für SPECT liefert konsistente Informationen zur Leistung beliebiger SPECT- oder PET-Systeme. Mehrere Leistungsmerkmale von SPECT-Systemen mit Gamma-Kamera werden aus einem einzigen Scan des Phantom bewertet. SPECT-Phantome sind in zwei Modellen erhältlich: das Deluxe-Modell für hochauflösende Kameras und das Standard-Modell für Systeme mit geringerer Auflösung.

Anwendungsbereiche des Phantom

• Bewertung der Systemleistung auf Ebene: Kollimator, Artefakte, Kalibrierung und Rekonstruktionsparameter
• Abnahmetests
• Sehr flexibel und „SCHLAFF“
• Routine-Qualitätssicherung und -kontrolle
• Bewertung des Fehlers des Rotationszentrums
• Bewertung von Nichtgleichmäßigkeitsartefakten
• Bewertung der Auswirkungen von Rotationsradius-Variationen auf die räumliche Auflösung
• Bewertung der Auswirkungen von Rekonstruktionsfiltern auf die räumliche Auflösung
• Bewertung von Schwächung und Streukompensation
• Volumensensitivität für eine einzelne Schicht
• Gesamtsystem-Volumensensitivität
• Nachweisbarkeit von Läsionen

Merkmale

• Innere Systemabmessungen: 21.6 x 18.6 cm
• Zylinderschwandstärke: 3.2 mm
• Volumen: 6.75 L
• Volumen mit Einsätzen: 6.1 L
• Höhe der kalten Stangeneinsätze: 8.8 cm
• Höhe der Kugeln über der Bodenplatte: 12.7 cm

Formate und Modell-Details
ECT/DLX/P Phantom für SPECT, Deluxe-Modell
Durchmesser der kalten Stäbe: 4.8 mm, 6.4 mm, 7.9 mm, 9.5 mm, 11.1 mm, 12.7 mm
Durchmesser der massiven Kugeln: 9.5 mm, 12.7 mm, 15.9 mm, 19.1 mm, 25.4 mm, 31.8 mm

ECT/STD/P Phantom für SPECT, Standard-Modell
Durchmesser der kalten Stäbe: 6.4 mm, 7.9 mm, 9.5 mm, 11.1 mm, 12.7 mm, 16.0 mm
Durchmesser der massiven Kugeln: 12.7 mm, 15.9 mm, 19.1 mm, 25.4 mm, 31.8 mm, 38 mm

Modelle

• ECT/DLX/P Phantom für SPECT, Deluxe-Modell
• ECT/TRI/I Dreifachlinien-Einsatz
• 043-751 Phantom-Einsatz, Hot-Spot
• 043-610 Phantom-Einsatz, Ultra-Deluxe Kaltstab
• 043-763 Phantom-Einsatz, Hohlkugel
• 043-764 Phantom-Einsatz, Hohlmikrokugel
• 043-777 Phantom-Einsatz, Cardiac

Technische Merkmale / Spezifikationen

• Innere Abmessungen: 21.6 x 18.6 cm
• Zylinderschwandstärke: 3.2 mm
• Gesamtvolumen: 6.75 L
• Volumen mit Einsätzen: 6.1 L
• Höhe der kalten Stangeneinsätze: 8.8 cm
• Höhe der Kugeln über der Bodenplatte: 12.7 cm
• Deluxe-Modell (ECT/DLX/P) — Kalte Stäbe: 4.8 mm, 6.4 mm, 7.9 mm, 9.5 mm, 11.1 mm, 12.7 mm; Massive Kugeln: 9.5 mm, 12.7 mm, 15.9 mm, 19.1 mm, 25.4 mm, 31.8 mm
• Standard-Modell (ECT/STD/P) — Kalte Stäbe: 6.4 mm, 7.9 mm, 9.5 mm, 11.1 mm, 12.7 mm, 16.0 mm; Massive Kugeln: 12.7 mm, 15.9 mm, 19.1 mm, 25.4 mm, 31.8 mm, 38 mm
• Verfügbare Zubehörteile / Einsätze: Dreifachlinien-Einsatz, Hot-Spot-Einsatz, Ultra-Deluxe Kaltstab, Hohlkugel, Hohlmikrokugel, Cardiac-Einsatz (technische Referenzen in der Sektion Modelle aufgeführt)
