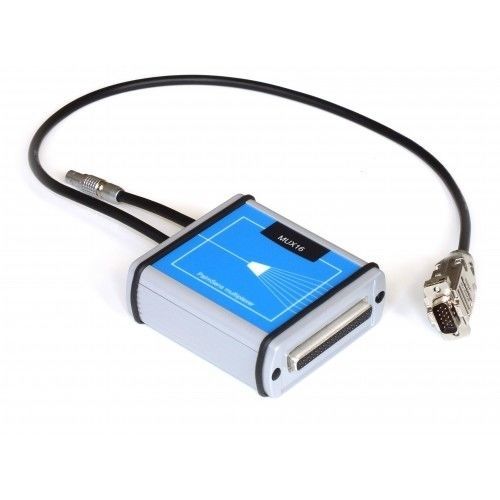

Labor-Monitoringsystem MUX16

Automatisches Umschalten zwischen elektrochemischen Zellen 3 verschiedene Elektroden- oder Sensorkonfigurationen Schaltet bis zu 16 Arbeitselektroden um, CE und RE werden nicht umgeschaltet Beschreibung Dieser Multiplexer ermöglicht die Verwendung eines einzigen PalmSens oder EmStat Blue mit bis zu 16 elektrochemischen Zellen, indem er zwischen den verschiedenen Zellen umschaltet. Eine großartige Möglichkeit zur Steigerung der Effizienz. Ein einzelner PalmSens oder EmStat Blue kann mit Hilfe eines Multiplexers mit mehreren Arbeitselektroden oder einem Sensorarray arbeiten. Der Multiplexer schaltet im Bereich von Millisekunden zwischen den Arbeitselektroden um. Es sind zwei Versionen des Multiplexers erhältlich. MUX8-Multiplexer: ermöglicht die Arbeit mit bis zu acht 2- oder 3-Elektrodensystemen. MUX16-Multiplexer: Ermöglicht die Arbeit mit bis zu sechzehn 2-Elektroden-Systemen. Die 16 Arbeitselektroden können eine gemeinsame Zähler- und Referenzelektrode haben, oder jede Arbeitselektrode ist mit einer eigenen kombinierten Referenz-/Zählerelektrode verbunden. Wenn nur die Arbeitselektroden geschaltet werden, ist eine Referenz- und eine Gegenelektrode, die von allen Arbeitselektroden gemeinsam genutzt werden, eine mögliche Konfiguration. Spezifikationen System anzahl der Kanäle - 2-16 multiplexer - nur 16 x WE, CE und RE werden nicht geschaltet einschaltwiderstand für WE - 2 Ohm typisch ladungsinjektion auf WE - 1 pC typisch ableitstrom - 10 pA typisch bei 25 ºC Andere gehäuse - Aluminium: 89 mm x 35 mm x 85 mm gewicht - +/- 300 g stromversorgung - 5V von PalmSens kommunikation - DSub-15 Kabel zum PalmSens und Standard PalmSens Elektrodenkabel
