Testphantom für nukleare Bildgebung Gamma Probe

für nukleare BildgebungMehrzweckfür Kinder

Übersicht
Dieses intraoperative Prüfphantom für Gammaproben ermöglicht reproduzierbare Inbetriebnahme‑Basisgrößen und routinemäßige Qualitätskontrollen von Gammaproben im OP‑Umfeld. Es ist ausgelegt zur kontrollierten Prüfung von Empfindlichkeit, räumlicher und winkeliger Auflösung sowie Zählratenverhalten in Luft und in einem Streumedium.

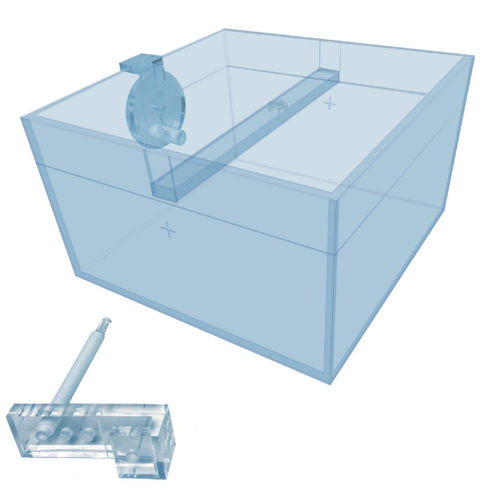

Bestandteile

• Hauptbehälter für Tests in Luft und in einem Streumedium;
• Zwei Halterungen für radioaktive Quellen zur Durchführung von Winkel‑ und Raumauflösungsmessungen, mit Adaptern für versiegelte Stiftquellen und eine optional auffüllbare Kugel für nicht versiegelte Quellen (typ. Tc‑99m);
• Gammaprobe‑Halter mit austauschbaren Einsätzen zur Aufnahme von Sondenenden mit und ohne Kollimatoren.

Unterstützte Tests (nach NEMA NU 3‑2004)

• Empfindlichkeit in Luft;
• Empfindlichkeit in einem Streumedium;
• Räumliche Auflösung in einem Streumedium;
• Volumenempfindlichkeit auf verteilte Aktivität im Streumedium;
• Kurzfristige Empfindlichkeitsstabilität;
• Empfindlichkeit gegenüber Streuung;
• Zählratenfähigkeit in einem Streumedium;
• Winkelauflösung in einem Streumedium.

Spezifikation

• Außenmaße des Hauptbehälters: 360 mm × 360 mm × 210 mm;
• Volumen des Flüssigkeits‑Quellenhalters: 0,2 mL;
• Verfügbare axiale Verschiebungen Quelle‑Sondenende: 10 mm, 30 mm, 50 mm;
• Ausgelegt zur Aufnahme von radioaktiven Stiftquellen <10 mm Durchmesser;
• Winkel‑ und Raumauflösungs‑Rigs enthalten mit klaren Markierungen für axiale und laterale Verschiebungen;
• Adapter für Sonden/Kollimator‑Spitzen für Enden mit 8–20 mm Durchmesser;
• Varianten mit unterschiedlichen Sichtfeldgrößen auf Anfrage erhältlich.

Lieferumfang

• Detailliertes Benutzerhandbuch.

Konformität

• NEMA NU 3‑2004;
• IPEM Report 85 (2022): Radioactive Sample Counting: Principles and Practice (Institute of Physics and Engineering in Medicine).

Technische Daten

• Außenmaße Tank: 360 mm × 360 mm × 210 mm;
• Kapazität Flüssigkeits‑Quellenhalter: 0,2 mL;
• Axiale Verschiebungen zwischen Quelle und Sondenende: 10 mm, 30 mm, 50 mm;
• Unterstützt versiegelte und nicht versiegelte Quellen (inkl. kleine auffüllbare Kugel für Tc‑99m) sowie Stiftquellen (z. B. Co‑57);
• Sondenend‑Adapter für 8–20 mm Durchmesser (mit und ohne Kollimatoren);
• Enthält Winkel‑ und Raumauflösungs‑Rigs mit markierten Verschiebungen;
• Ausgelegt für NEMA NU 3‑2004 Tests einschließlich Empfindlichkeit, räumliche Auflösung, Zählratenfähigkeit und Winkelauflösung in Streuung und Luft.
