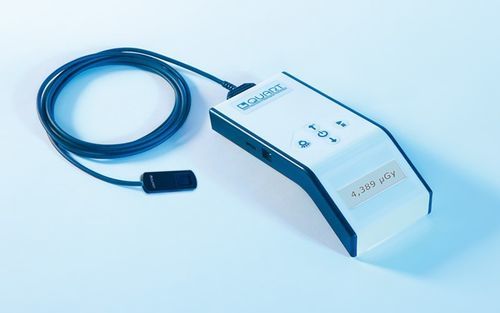

Röntgenstrahlen-Testdosimeter didoEASY MR

Modellkonfigurationen (Tabelle)
QUART didoEASY MR — Art. 11117 — Basisconfiguration
QUART didoEASY+ MR — Art. 11117+ — Zusätzliche kV‑Messung
QUART didoEASY++ MR — Art. 11117++ — Zusätzliche kV‑ und Direkt‑HVL‑Messung

Überblick
Die QUART didoEASY Serie sind Röntgen‑Multimeter, entwickelt für präzise dosimetrische Messungen ohne die Komplexität eines vollständigen Dosisgerätesystems. Sie sind für Service‑ und Qualitätssicherungsaufgaben (QA) an R&F‑, Dental‑ und Mammographie‑Geräten vorgesehen und liefern schnelle Messergebnisse ohne Voreinstellungen.

Betrieb

• Positionieren Sie den Detektor und schalten Sie das didoEASY‑Messgerät ein.
• Stellen Sie das Röntgengerät auf die gewünschten Parameter ein.
• Führen Sie die Exposition durch und lesen Sie alle Messwerte auf dem Display ab.

Detektor und Messhinweise
Der R‑Detektor kompensiert automatisch die gängigen medizinischen Strahlqualitäten (RQR und RQA Serien, IEC 61267:2005). Der M‑Detektor kompensiert automatisch für Mo/Mo‑Mammographie‑Qualität; Korrekturfaktoren werden für andere Qualitäten bereitgestellt. Der Detektor misst außerdem das integrierte Dosis‑Breiten‑Produkt (DWP) an dentalen Panoramasystemen (Funktion vergleichbar mit der QUART dido2000 Serie).

Technische Daten
Allgemeine Merkmale

• Expositionen: eine Exposition zur Erfassung aller Parameter
• Modus: Auto‑Start, Auto‑Stop & Auto‑Reset
• Stromversorgung: wiederaufladbarer Li‑Ion Akku
• Akkulaufzeit: ca. 120 h bis zur Nachladung
• Basisgröße: 17 x 7 x 4.5 cm (L x B x H)
• Systemgewicht: 200 g
• Detektorgröße: 6.0 x 1.8 x 0.5 cm (L x B x H)

Spezifikationen — didoEASY MR (Basisconfiguration)

• Dosis: 0.99 µGy – 999 mGy (Unsicherheit: ±5% @ 25–40 kV (M) & @ 50–150 kV (R); Auflösung: 0.01 µGy)
• DLP*: 0.99 µGycm – 999 mGycm (Unsicherheit: ±5% @ 50–120 kV; Auflösung: 0.01 µGycm)
• Dosisrate: 0.5 µGy/s – 999 mGy/s (Unsicherheit: ±5% @ 50–150 kV; Auflösung: 0.1 µGy/s)
• Zeit: 1.0 ms – 296 s (Unsicherheit: ±1.4 ms; Auflösung: 0.1 ms)

Spezifikationen — didoEASY+ MR (zusätzliche kV‑Messung)

• Dosis, DLP, Dosisrate und Zeit: gleiche Bereiche, Unsicherheiten und Auflösungen wie in der Basisconfiguration
• Pulse: 1 – 9999 (Unsicherheit: ±1 Pulse)
• Pulsrate: 0.1 – 250 Pulse/s (Unsicherheit: ±0.1 Pulse/s)
• kVp / PPV Messbereiche: 25 – 35 kV (M‑Detektoren); 50 – 130 kV (R‑Detektoren). Unsicherheit: ±5% an kalibrierten Referenzpunkten; Auflösung: 0.1 kV. Expositionsbedingungen: Mammo (Mo/Mo; HVL 0.2 – 0.45 mm Al eq.) und R&F (HVL 1.5 – 10.5 mm Al eq.) mit bereitgestellten Korrekturfaktoren.

Spezifikationen — didoEASY++ MR (kV und Direkt‑HVL Messung)

• Dosis, DLP, Dosisrate, Zeit, Pulse und Pulsrate: gleiche Bereiche und Unsicherheiten wie didoEASY+ MR
• kVp / PPV Messbereiche: 25 – 35 kV (M); 40 – 125 kV (R). Unsicherheit: ±5% an kalibrierten Punkten; Auflösung: 0.1 kV.
• Direkt‑HVL:
• R: 1.1 – 13.3 mm Al (HVL Ausgang; Unsicherheit: ±10%; Auflösung: 0.1 mm Al); interne Filter 1.5 – 50 mm Al; 40–125 kV
• M: 0.2 – 0.45 mm Al (HVL Ausgang; Unsicherheit: ±10%; Auflösung: 0.1 mm Al); interne Filter Mo/Mo; 25–35 kV

Technische Zusammenfassung

• Serie: X‑Ray Multi‑Meter Serie für Service und QA in R&F, Dental und Mammographie
• Modi: Auto‑Start, Auto‑Stop, Auto‑Reset
• Batterie: wiederaufladbar Li‑Ion, ~120 Stunden Betrieb
• Physik: Basis 17 x 7 x 4.5 cm; Gewicht 200 g; Detektor 6.0 x 1.8 x 0.5 cm
• Dosisbereich: 0.99 µGy – 999 mGy (±5% typische Unsicherheit in den angegebenen kV‑Bereichen)
• DLP‑Bereich: 0.99 µGycm – 999 mGycm (±5% typische Unsicherheit)
• Dosisratenbereich: 0.5 µGy/s – 999 mGy/s (±5% typische Unsicherheit)
• Zeitbereich: 1.0 ms – 296 s (±1.4 ms Unsicherheit)
• Pulse: 1–9999 (±1 Pulse); Pulsrate: 0.1–250 Pulse/s (±0.1 Pulse/s)
• kVp/PPV und Direkt‑HVL Messung verfügbar in erweiterten Versionen (didoEASY+ MR, didoEASY++ MR) mit spezifizierten Bereichen und Unsicherheiten
• Detektorkompensation: R‑Detektor für RQR/RQA‑Qualitäten; M‑Detektor für Mo/Mo Mammographie‑Qualität
