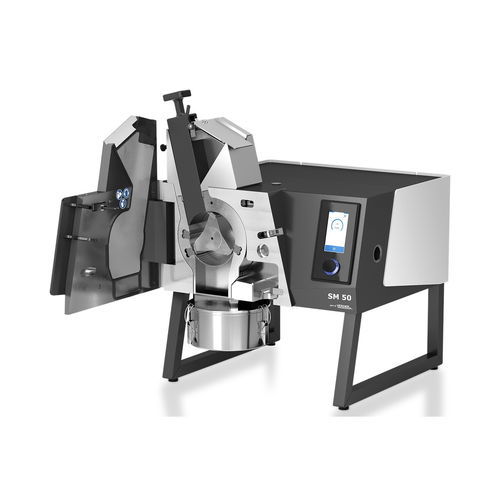

Rotormühle SM 50

SchneidScheibenZyklon

Übersicht
Die SM 50 ist eine Tisch-Schnittmühle für Labor und kleine Produktion zur Größereduktion. Sie verfügt über eine abnehmbare Push-Fit-Mahlkammer und das Total Access Concept für schnelle Reinigung, einen 1,5 kW-Antrieb mit stufenloser Drehzahl, einen integrierten Zyklon für hohe Probenrückgewinnung und werkzeuglose Bauteilentnahme zur Minimierung von Kontamination und Ausfallzeiten.

Hauptvorteile

• Abnehmbare Push-Fit-Mahlkammer ermöglicht vollständige Außenreinigung und reduziert Kreuzkontamination.
• EasyInspect-Trichter nimmt Proben bis 50 mm auf und chargenweise bis ca. 200 ml für kontrollierten Durchsatz.
• Integrierter Push-Fit-Zyklon sorgt für effizienten Materialtransport zum Auffangbehälter mit minimalen Resten, ohne externe Schläuche.
• Leistungsstarker 1,5 kW-Motor mit variabler Drehzahl (500–4.000 min-1) für breite Einsatzbereiche.
• Großer Rotor (129,5 mm) und hohe Umfangsgeschwindigkeit (bis 27,1 m/s) für hohe Schnittleistung und Durchsatz.
• Rotor, Siebe und Zyklonkomponenten werkzeuglos demontierbar für schnelle Wechselzeiten.

Reinigungs- / Betriebsarten

• Oberflächenreinigung: Tür öffnen für Bürsten, Absaugen oder Druckluft.
• Intensive Reinigung: Rotor, Siebe, Zyklon und Mahlkammer (Push-Fit) entfernen für vollständige Außenreinigung.
• Parallelreinigung: Zweites Mahlsatz-Set verwenden, um Proben zu verarbeiten, während das andere Set gereinigt wird.

Probenrückgewinnung & Durchflussregelung
Optimierte innere Geometrie und integrierter Zyklon ermöglichen bis zu 100 % Probenrückgewinnung (abhängig von Material und Konfiguration). Die chargenweise Beschickung des Trichters wirkt als Durchflussregelung und verbessert Mahlleistung und Zyklontrennung.

Anwendungen & Materialien
Geeignet zur Größereduktion durch Schneiden in Bereichen wie Landwirtschaft, Chemie/Plastik, Baustoffe, Elektronik, Recycling/Umwelt, Lebensmittel/Feed, Pharma/Biotech/Medtech und Energie. Verarbeitet weiche, mittelharte, zähe, elastische und faserige Materialien (z. B. Futtermittel, Kunststoffspielzeug, Wurzeln, Federn, elektronische Bauteile, dichte Monolithen).

Zubehör & Optionen

• Mahlkammern (Push-Fit) in Edelstahl, verschleißfestem Stahl, schwermetallfreiem Material.
• Integrierter Zyklon mit GL55-Gewinde für 250 / 500 ml Glasflaschen oder 3 l Auffangbehälter per Adapter.
• Schwerkraftkammer-Option für grobes Vorzerkleinern (kein Zyklon).
• Rotoren: Parallelabschnitt-Rotor und 3-Scheiben-Rotor mit reversiblen Hartmetallplatten.
• Siebe: trapezförmige Öffnungen 0,25 / 0,50 / 0,75 / 1,00 mm; quadratische Öffnungen 2 / 4 / 6 / 8 / 10 mm.
• Sammler: Glasbehälter 0,25 l / 0,5 l (nicht für Schwerkraftkammer) und 3 l Auffangbehälter.

Funktionsprinzip
Proben werden chargenweise über den EasyInspect-Trichter zugeführt und mit einem Kolben in die Mahlkammer transportiert. Die Zerkleinerung erfolgt zwischen Rotorblättern und stationären doppelt wirkenden Schneidleisten. Die Rotorvarianten (3-Scheiben bzw. Parallelabschnitt) kombinieren Schneid- und Scherwirkung. Die Zyklontechnik unterstützt den Übertrag in den Auffangbehälter und reduziert Staubemissionen.

Technische Daten

• Anwendungen: Größereduktion durch Schneiden
• Anwendungsgebiete: Landwirtschaft, Chemie/Plastik, Baustoffe, Elektronik, Recycling/Umwelt, Lebensmittel/Feed, Pharma/Biotech/Medtech, Energie
• Beschickungsmaterial: weich, mittelhart, zäh, elastisch, faserig
• Reduktionsprinzip: Scheren, Schneiden
• Max. Beschickungsgröße*: 50 mm
• Endfeinheit*: 0,25 – 10 mm (je nach Sieb)
• Drehzahl (50 Hz / 60 Hz): 500 – 4.000 min-1
• Umfangsgeschwindigkeit Rotor: 4,3 – 27,1 m/s
• Rotordurchmesser: 129,5 mm
• Antriebsleistung: 1,5 kW (3~ Asynchronmotor mit Frequenzumrichter; Option einphasig erhältlich)
• Schutzart: IP 20
• Abmessungen (B x H x T): 565 x 750 x 530 mm (mit Rahmen und Trichter)
• Nettogewicht: 80 kg
• Normen: CE
• *abhängig von Beschickungsmaterial und Konfiguration

Technische Spezifikationen

• Modell: SM 50
• Antriebsleistung: 1,5 kW
• Drehzahlbereich: 500 – 4.000 min-1
• Rotordurchmesser: 129,5 mm
• Umfangsgeschwindigkeit: 4,3 – 27,1 m/s
• Max. Beschickungsgröße: 50 mm
• Endfeinheit: 0,25 – 10 mm (je nach Sieb)
• Sammler-Optionen: Glas 0,25 l / 0,5 l, Auffangbehälter 3 l
• Integrierter Zyklon mit GL55-Gewinde
• Gewicht: 80 kg
