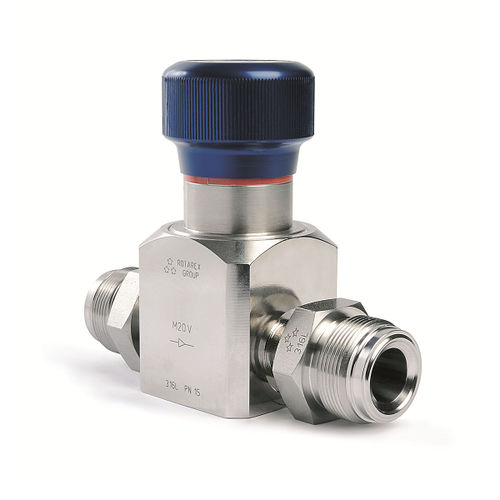

Ventil für medizinische Gase M20

medizinischEdelstahlgrau

M20 ist ein Membranventil für HP- und UHP-Anwendungen. Seine federlose Konstruktion sorgt für die höchste Reinheit des Gases. Das M20 ist für niedrige Drücke bis zu 15 bar geeignet. Es sind zwei Betätigungsarten erhältlich: Drehhandrad oder pneumatischer Antrieb. Die wichtigsten Vorteile 100% Helium-Dichtheitsprüfung durchgeführt Erhältlich in den Größen 3/4" bis 1", um eine Vielzahl von Anschlüssen zu unterstützen Zusammenbau, Prüfung und Verpackung im Reinraum: Klasse ISO 4 Individuelle Seriennummer für vollständige Rückverfolgbarkeit Elektropolierte Oberflächenrauhigkeit gemäß SEMI F19 UHP Grade Ausgezeichnete Spülbarkeit durch optionale Spülanschlüsse Flüssigkeitsspezifisches Sitzmaterial als Standardoption Auswechselbarer Sitz UHP Material - Semi F20 Option verfügbar Spezifikationen Max. Betriebsdruck Siehe Tabelle oben Öffnungsdruck des pneumatischen Antriebs 5 bis 7 bar Temperaturbereich Siehe Tabelle oben Durchflussmenge (cv) 3,5 Nenndurchmesser des Sitzes 20 mm (0,79") Berstdruck >700 bar (10152 psig) Zertifizierte max. Heliumleckrate über den Sitz (bei max. Druck) ≤ 1 x 10-9 mbar.l/s Zertifizierte max. Heliumleckrate nach innen (bei max. Druck) ≤ 1 x 10-9 mbar.l/s Zertifizierte max. Helium-Außenleckrate ≤ 1 x 10-9 mbar.l/s
