Instrumentenset für orthopädische Chirurgie SI-1444

Unfallchirurgieaus Edelstahlautoklavierbar

Übersicht

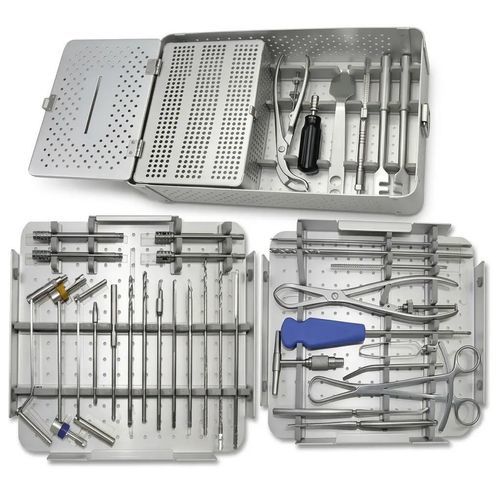

Der Instrumentensatz für große Fragmente SI-1444 ist ein vollständiges Trauma-Orthopädie-Kit zur Fixation mit 4,5 mm kortikalen und 6,5 mm spongiösen Großfragment-Schraubensystemen. Geliefert in einer chirurgischen Sterilisationsbox, umfasst das Set Bohr-, Gewindeschneid-, Führungs-, Mess-, Repositions- und Plattenformungsinstrumente für den operativen Einsatz.

Hauptmerkmale

• Komplette Ausstattung für Großfragment-Eingriffe: Bohren, Gewindeschneiden, Führungsbuchsen, Tiefenmessung, Reposition, Retraktion, Plattenbiegen und Schraubenhandhabung
• Zwei Ø3,2 mm und zwei Ø4,5 mm Bohrer (150 mm) für Pilot- und Hauptlöcher
• Kortex- und spongiöse Gewindeschneider (4,5 mm und 6,5 mm) zur Gewindevorbereitung vor der Verschraubung
• 4,5 mm DCP-Bohrschablone mit Neutral- und Lastmodus für dynamische Kompressionsplatten
• Universelle und doppelte Bohrhülsen in Standard-Großfragmentgrößen
• Drei Biegevorlagen (11×120, 12×155, 12×212 mm) zur Vorformung von Platten
• Tiefenmaß 0–90 mm für präzise Schraubenlängenwahl
• Ratschen-Reduktionszangen (spitz und gezahnt) und selbstzentrierende Knochenhaltezangen
• Periosthebel und Hohmann-Retraktoren zur Weichteilhandhabung und Feldexposition
• Sechskantschraubendreher 3,5 mm, Extraktionsschraube, Schnellkupplungs-T-Griff und Schraubendrehereinsatz für Schraubenvorgänge
• 8 mm Hohlbohrer zur Vorbereitung kanülierter Aufnahmen
• Chirurgische Sterilisationsbox mit organisierten Einsätzen

Instrumentenkategorien

• Bohr- und Führungsinstrumente — zwei Ø3,2 mm und zwei Ø4,5 mm Bohrer (150 mm); Universal-Bohrführung Ø3,2/4,5; Doppelbohrhülse Ø3,2/6,5; 4,5 mm DCP-Bohrführung (Neutral und Last); Senker Ø8.
• Gewindeschneide-Instrumente — Gewindeschneider Cortex 4,5 mm; Gewindeschneider Spongiös 6,5 mm.
• Messinstrumente — Tiefenmaß 0–90 mm; Biegevorlagen 11×120 mm, 12×155 mm, 12×212 mm.
• Repositions- und Knochensicherungsinstrumente — Ratschen-Reduktionszangen (210 mm: spitz und gezahnt); selbstzentrierende Knochensicherungszangen (260 mm, 2 Stk); Schraubenzange.
• Retraktions- und Periosthebungsinstrumente — Hohmann-Retraktoren (44 mm, 2 Stk); Periostheber 8 mm rund und 16 mm flach.
• Instrumente zum Einsetzen und Entfernen von Schrauben — Sechskantschraubendreher 3,5 mm; Schraubendrehereinsatz 4,5; Schnellkupplungs-T-Griff; Extraktionsschraube für Sechskant 3,5 mm (konstruktiv konisch).
• Plattenformungsinstrumente — Biegeisen (L/R) und drei Biegevorlagen für intraoperative Konturierung.
• Lagerung und Sterilisation — Chirurgische Sterilisationsbox mit perforiertem Innendeckel und Instrumenteneinsätzen.

Vollständiger Lieferumfang

• Bohrer Ø3,2 × 150 mm — 2
• Bohrer Ø4,5 × 150 mm — 2
• Senker Ø8 — 1
• Gewindeschneider Cortex 4,5 mm — 1
• Gewindeschneider Spongiös 6,5 mm — 1
• Schraubenzange — 1
• 4,5 mm DCP-Bohrführung (Neutral und Last) — 1
• Doppelbohrhülse Ø3,2/6,5 — 1
• Universal-Bohrführung Ø3,2/4,5 — 1
• Vorlage 11 × 120 mm — 1
• Vorlage 12 × 155 mm — 1
• Vorlage 12 × 212 mm — 1
• Tiefenmaß 0–90 mm — 1
• Extraktionsschraube für Sechskant 3,5 mm (kegelig) — 1
• Hohlbohrer 8 mm — 1
• Schraubendreher, Sechskant 3,5 mm — 1
• Reduktionszange mit Spitzen, breit, Ratsche, 210 mm — 1
• Reduktionszange mit gezahnter Backe, Ratsche, 210 mm — 1
• Selbstzentrierende Knochensicherungzange, 260 mm — 2
• Periostheber 8 mm, rund — 1
• Periostheber 16 mm, flach — 1
• Hohmann-Retraktor, Breite 44 mm — 2
• Biegeisen L/R — 1
• Schnellkupplungs-T-Griff — 1
• Schraubendrehereinsatz 4,5 — 1
• Chirurgische Sterilisationsbox — 1

Materialien und Konstruktion
Die Instrumente werden aus deutschem Edelstahl gefertigt. Eine chirurgische Sterilisationsbox mit organisierten Einsätzen und perforiertem Innendeckel wird zur Unterstützung der Sterilisationsprozesse mitgeliefert. Der Hersteller gibt auf der Produktseite keine spezifische Stahlsorte an.

Technische Spezifikationen

• Vorgesehene Fixierungssysteme: Großfragmentplatten und -schrauben (4,5 mm kortikal, 6,5 mm spongiös)
• Bohrer: Ø3,2 mm (×2) und Ø4,5 mm (×2), Länge 150 mm
• Tiefenmaßbereich: 0–90 mm
• Biegevorlagen: 11×120 mm, 12×155 mm, 12×212 mm
• DCP-Bohrführung: 4,5 mm mit Neutral- und Lastmodus
• Bohrhülsen: universal Ø3,2/4,5 und doppelt Ø3,2/6,5
• Gewindeschneider: Cortex 4,5 mm, Spongiös 6,5 mm
• Reduktionszangen: Ratschen-Typ, 210 mm (spitz und gezahnt)
• Knochensicherungzangen: selbstzentrierend, 260 mm (2 Stk)
• Hohmann-Retraktoren: Breite 44 mm (2 Stk)
• Hohlbohrer: 8 mm
• Schraubendreiber-Antrieb: Sechskant 3,5 mm; beinhaltet Einsatz 4,5 und Schnellkupplungs-T-Griff
• Chirurgische Sterilisationsbox mit perforiertem Innendeckel und Einsätzen
• SKU: SI-1444
