Laufraster mit Flachbildsensor

Übersicht
Röntgen‑Streustrahlen‑Gitter sind Zubehör für radiographische und fluoroskopische Systeme, die gestreute Strahlung reduzieren, um den Kontrast und die diagnostische Aussagekraft zu verbessern. Newheek liefert runde Gitter für Bildverstärker und rechteckige Gitter mit Hohlgriff für tragbare und fluoroskopische Geräte; Abmessungen und Parameter sind an medizinische und veterinärmedizinische Anwendungen anpassbar.

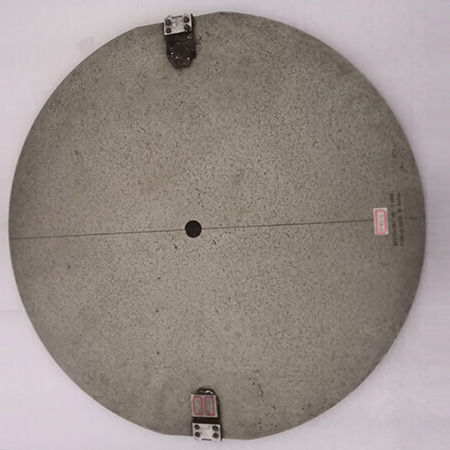

Runde Gitter für Bildverstärker

• Ø242 mm — Gitterverhältnisse 8:1, 10:1, 12:1; Fokusdistanz (F.D.) 0,7–1,8 m (optional); für 9" Bildverstärker
• Ø266 mm — Gitterverhältnisse 8:1, 10:1, 12:1; F.D. 0,7–1,8 m (optional); für 12" Bildverstärker

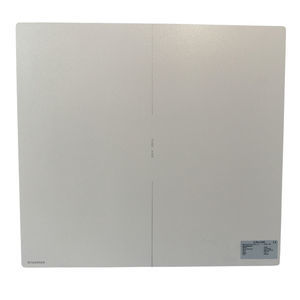

Rechteckiges Gitter mit Hohlgriff

• 498,5 × 449 mm (Beispiel) — Gitterverhältnisse 8:1, 10:1, 12:1; F.D. 0,7–1,8 m (optional); spezielle, in Zoll anpassbare Gitterausführung, ausgestattet mit Hohlgriff für sichere und ergonomische Handhabung im Feld

Funktionsprinzip
Der Primärstrahl durchdringt das Objekt, während gestreute Photonen abgelenkt werden und den Kontrast verschlechtern. Das Gitter besteht aus Bleistreifen als Absorber und einem Zwischenraumfüller: Primärstrahlen passieren die Zwischenräume zum Detektor, schräg einfallende Streustrahlung wird von den Bleistreifen absorbiert. Durch Unterdrückung der Streustrahlung verbessert das Gitter die Kantenschärfe und die diagnostische Sichtbarkeit bei Film, Flachdetektoren oder Verstärkern.

Personalisierungsoptionen

• Gitterdichten: 40 L/cm (103 L/in)
• 52 L/cm (132 L/in)
• 60 L/cm (152 L/in)

Anwendung & Vorteile

• Verbessert radiographischen und fluoroskopischen Kontrast durch Unterdrückung der Streustrahlung
• Runde Abmessungen passend für 9" und 12" Bildverstärker für optimale Ausrichtung
• Rechteckiges, griffbereites Design für mobile Einheiten und Feldeinsatz
• Verschiedene Gitterverhältnisse und Fokusdistanzen zur Anpassung an klinische Protokolle
• Maßanfertigungen von Abmessungen und Parametern auf Anfrage
• Kompatibel mit Bildverstärkern, Filmkassetten und digitalen Flachdetektoren

Zusammenfassung
Newheek bietet runde und rechteckige Anti‑Streugitter mit Hohlgriff als anpassbare Optionen für Fluoroskopie, mobile Radiographie und Spezialgeräte. Konfigurierbare Gitterverhältnisse, Dichten und Fokusdistanzen ermöglichen eine optimierte Kontraststeuerung für klinische und veterinärmedizinische Röntgenuntersuchungen.

Technische Daten

• Typen: Runde Gitter (für Bildverstärker) und rechteckige Gitter mit Hohlgriff
• Runde Größen: Ø242 mm (für 9" Bildverstärker), Ø266 mm (für 12" Bildverstärker)
• Beispiel rechteckige Größe: 498,5 × 449 mm (anpassbar)
• Verfügbare Gitterverhältnisse: 8:1, 10:1, 12:1
• Fokusdistanz (F.D.): 0,7–1,8 m (optional/anpassbar)
• Gitterdichten: 40 L/cm, 52 L/cm, 60 L/cm (Äquivalente: 103, 132, 152 L/in)
• Konstruktion: Bleistreifen als Absorber mit Zwischenraumfüller
• Anwendungen: Bildverstärker‑Fluoroskopie, mobile Röntgeneinheiten, tragbare Radiographie, Filmkassetten, digitale Flachdetektoren
• Individualisierung: Größe, Dichte, Gitterverhältnis und Fokusdistanz auf Anfrage verfügbar
